MAGIRUS-DEUTZ 170 D11 4X4

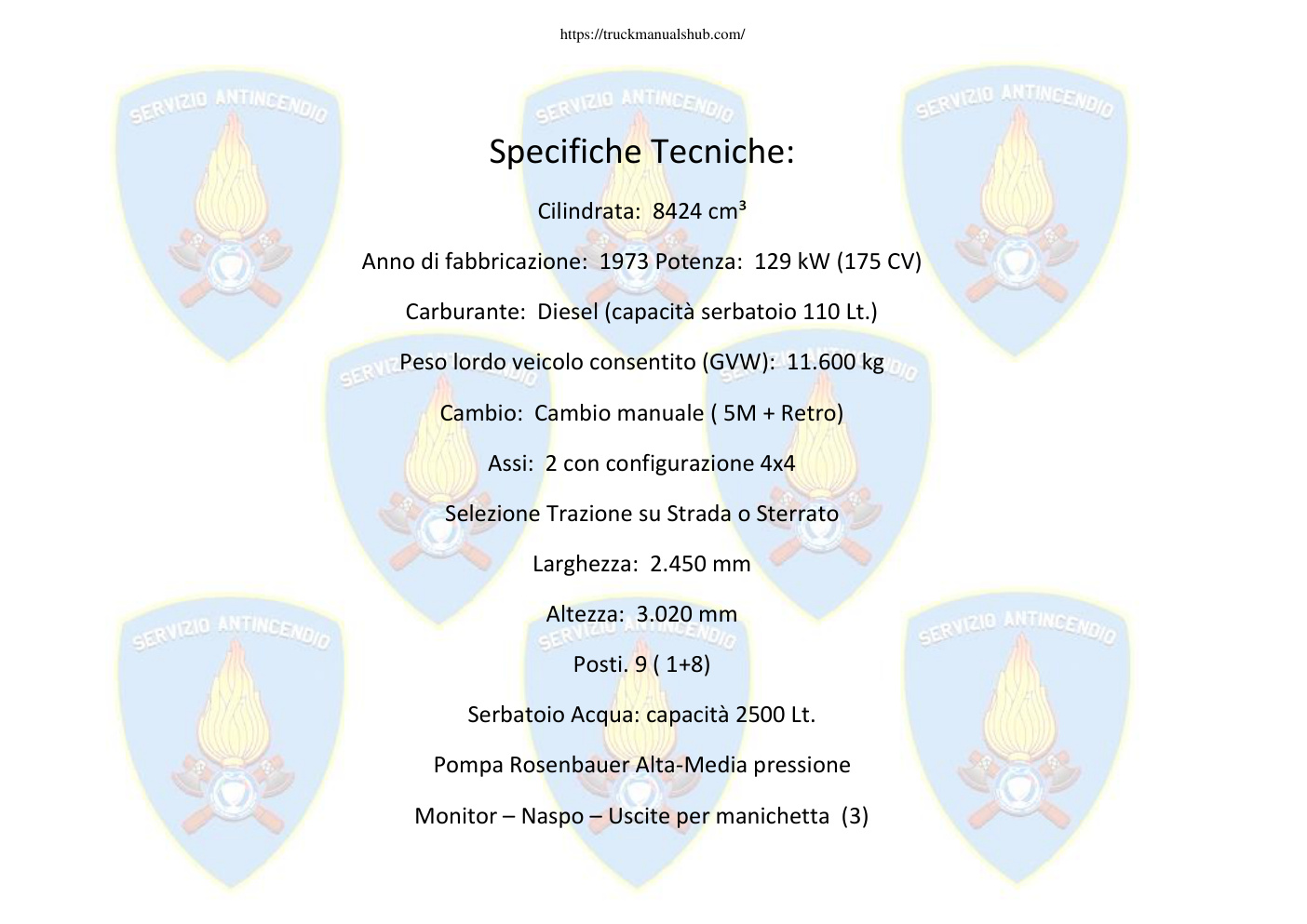

Aero Club Belluno “ Arturo Dell’Oro” AUTOMEZZO IDROSCHIUMA Manuale d’Uso e Ordinaria Manutenzione Seconda Edizione Revisione Maggio 2020 Specifiche Tecniche: Cilindrata: 8424 cm³ Anno di fabbricazione: 1973 Potenza: 129 kW (175 CV) Carburante: Diesel (capacità serbatoio 110 Lt.) Peso lordo veicolo consentito (GVW): 11.600 kg Cambio: Cambio manuale (5M + Retro) Assi: 2 con configurazione 4x4 Selezione Trazione su Strada o Sterrato Larghezza: 2.450 mm Altezza: 3.020 mm Posti. 9 (1+8) Serbatoio Acqua: capacità 2500 Lt. Pompa Rosenbauer Alta-Media pressione Monitor – Naspo – Uscite per manichetta (3)

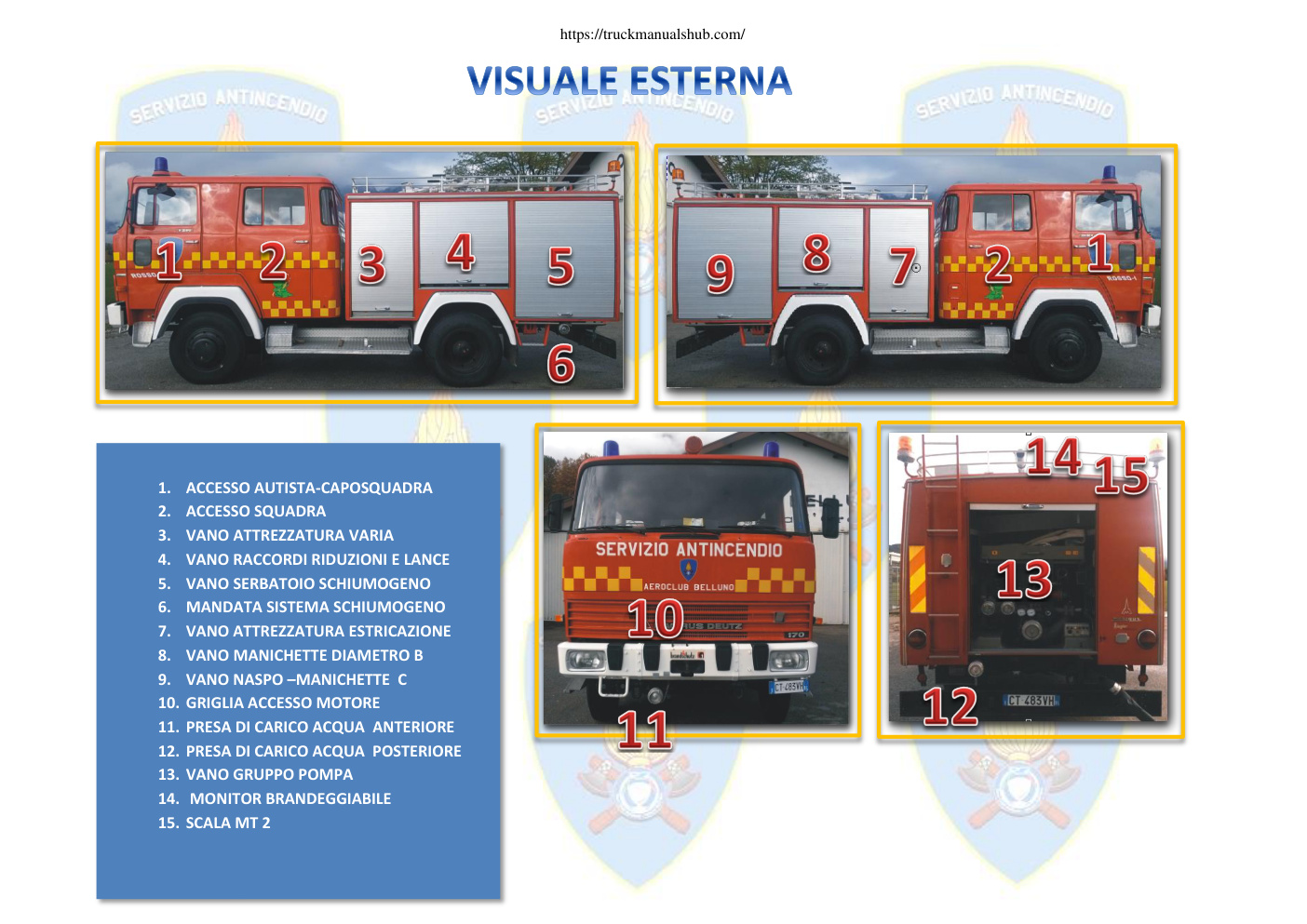

https://truckmanualshub.com/ Aero Club Belluno “ Arturo Dell’Oro” AUTOMEZZO IDROSCHIUMA MAGIRUS-DEUTZ 170 D11 4X4 Manuale d’Uso e Ordinaria Manutenzione Seconda Edizione Revisione Maggio 2020 https://truckmanualshub.com/ Specifiche Tecniche: Cilindrata: 8424 cm³ Anno di fabbricazione: 1973 Potenza: 129 kW (175 CV) Carburante: Diesel (capacità serbatoio 110 Lt.) Peso lordo veicolo consentito (GVW): 11.600 kg Cambio: Cambio manuale ( 5M + Retro) Assi: 2 con configurazione 4x4 Selezione Trazione su Strada o Sterrato Larghezza: 2.450 mm Altezza: 3.020 mm Posti. 9 ( 1+8) Serbatoio Acqua: capacità 2500 Lt. Pompa Rosenbauer Alta-Media pressione Monitor – Naspo – Uscite per manichetta (3) https://truckmanualshub.com/ 1. ACCESSO AUTISTA-CAPOSQUADRA 2. ACCESSO SQUADRA 3. VANO ATTREZZATURA VARIA 4. VANO RACCORDI RIDUZIONI E LANCE 5. VANO SERBATOIO SCHIUMOGENO 6. MANDATA SISTEMA SCHIUMOGENO 7. VANO ATTREZZATURA ESTRICAZIONE 8. VANO MANICHETTE DIAMETRO B 9. VANO NASPO –MANICHETTE C 10. GRIGLIA ACCESSO MOTORE 11. PRESA DI CARICO ACQUA ANTERIORE 12. PRESA DI CARICO ACQUA POSTERIORE 13. VANO GRUPPO POMPA 14. MONITOR BRANDEGGIABILE 15. SCALA MT 2 https://truckmanualshub.com/ A. LAMPEGGIANTI ON-OFF…
