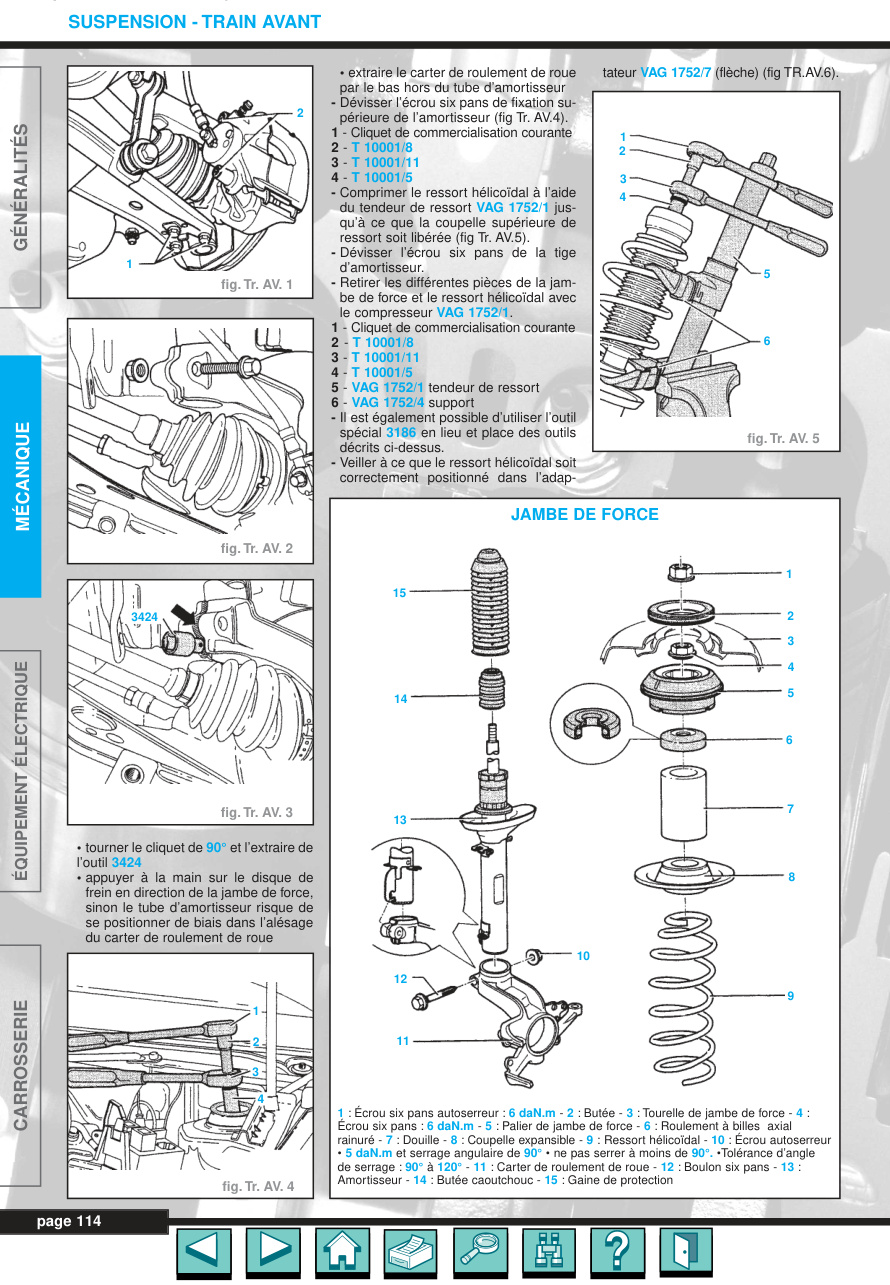

SUSPENSION - TRAIN AVANT CARACTÉRISTIQUES - Suspension avant par ressorts hélicoïdaux et amortisseurs télescopiques constituant les jambes de force du train avant, de type Mac-Pherson. Le train avant est complété par deux triangles inférieurs fixés sur le berceau et reliés à la barre GÉNÉRALITÉS stabilisatrice par des tiges de couplage en plastiques. Couples de serrage (en daN.m) 1 Palier de fixation du berceau TRAIN AVANT 2 Écrou à souder dans la carros- 3 Patin métal-caoutchouc 4 Écrou autoserreur 1 5 Vis six pans M 14 x 1,5 x 63 - 10 daN.m et serrage angulaire de 25 26 27 6 Palier AR de bras de guidage 7 Vis six pans M 12 x 1,5 x 70 - 7 daN.m et serrage angulaire de 90° 8 Tôle avec écrous MÉCANIQUE 16 9 Écrou autoserreur: 4,5 daN.m 10 Rotule d’essieu 11 Vis six pans 3 5 - 2 daN.m et serrage angulaire de 12 Bras de guidage 13 Biellette de barre stabilisatrice 28 4 6 14 Vis six pans

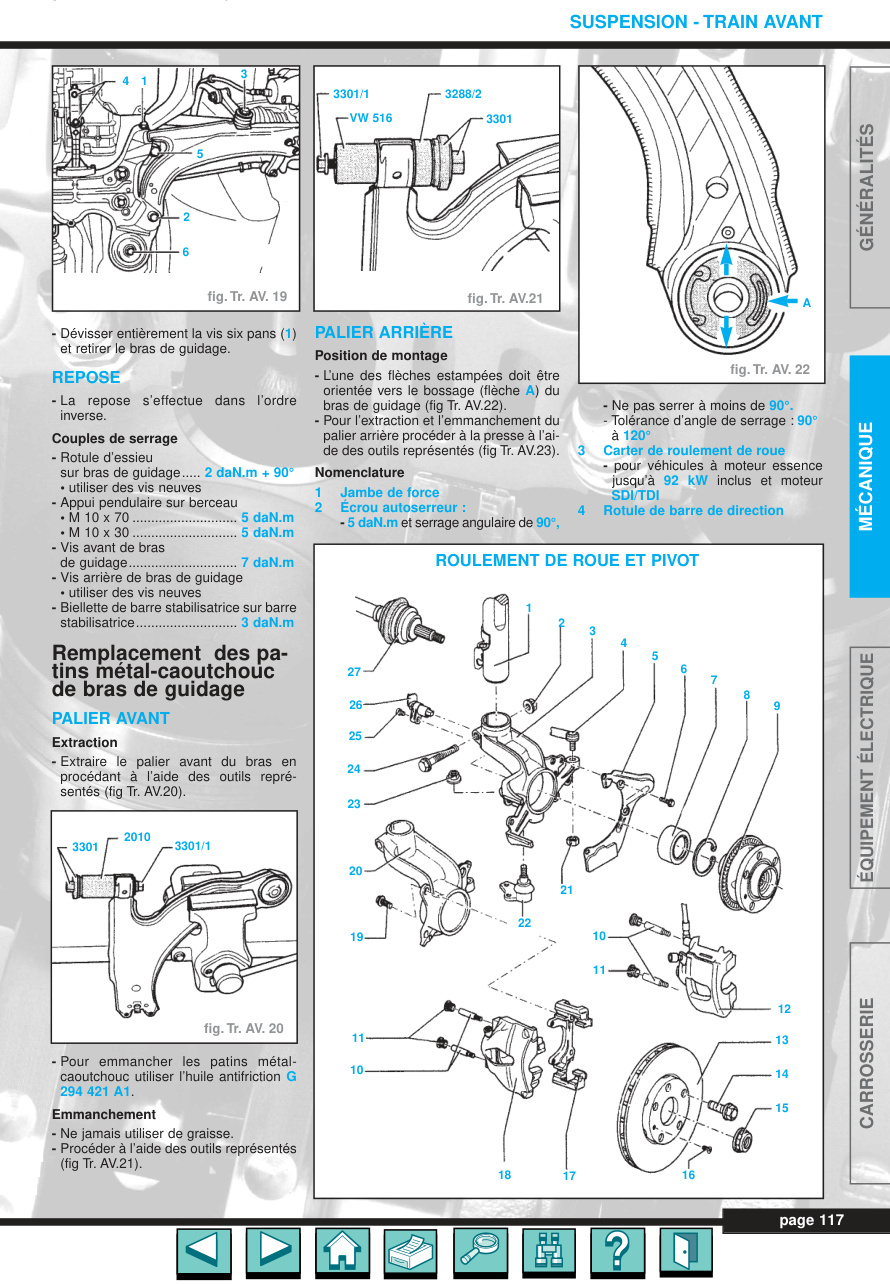

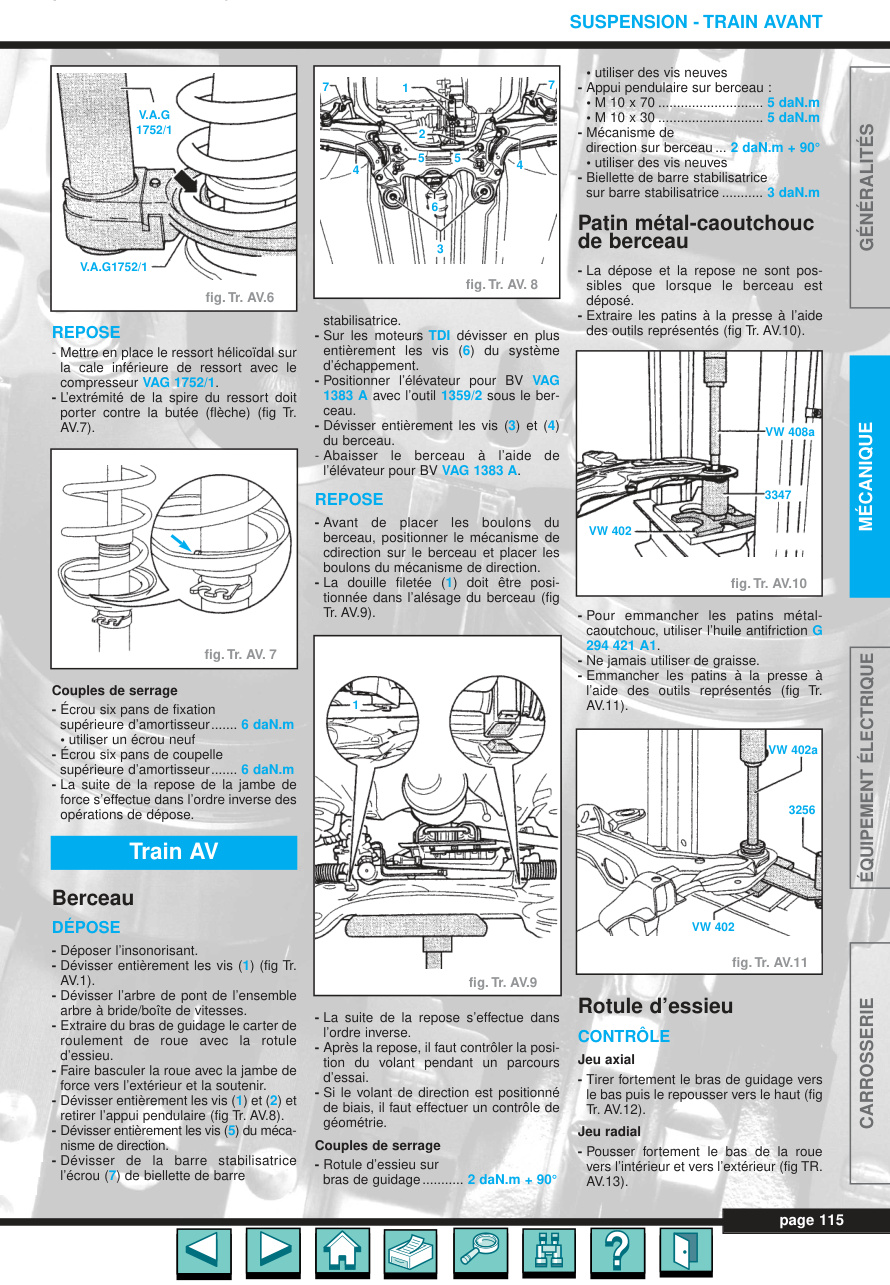

q g SUSPENSION - TRAIN AVANT CARACTÉRISTIQUES Généralités - Suspension avant par ressorts hélicoïdaux et amortisseurs télescopiques constituant les jambes de force du train avant, de type Mac-Pherson. Le train avant est complété par deux triangles inférieurs fixés sur le berceau et reliés à la barre GÉNÉRALITÉS stabilisatrice par des tiges de couplage en plastiques. Couples de serrage (en daN.m) - Voir encadré 1 Palier de fixation du berceau TRAIN AVANT 2 Écrou à souder dans la carros- serie 3 Patin métal-caoutchouc 4 Écrou autoserreur 1 5 Vis six pans M 14 x 1,5 x 63 - 10 daN.m et serrage angulaire de 2 90° 25 26 27 6 Palier AR de bras de guidage 7 Vis six pans M 12 x 1,5 x 70 - 7 daN.m et serrage angulaire de 90° 8 Tôle avec écrous MÉCANIQUE 16 9 Écrou autoserreur : 4,5 daN.m 10 Rotule d’essieu 11 Vis six pans 3 5 - 2 daN.m et serrage angulaire de 90° 12 Bras de guidage 13 Biellette de barre stabilisatrice 28 4 6 14 Vis six pans : 4,5 daN.m 15 Écrou autoserreur : 3 daN.m 24 16 Barre stabilisatrice 17 Vis six pans creux 7 18 Vis six pans M 14 x 1,5 x 95 - 10 daN.m et serrage angulaire de 23 90° 19 Palier AV de bras de guidage 18 8 20 Vis six pans M 12 x 1,5 x 82 ÉLECTRIQUE 24 - 7…
