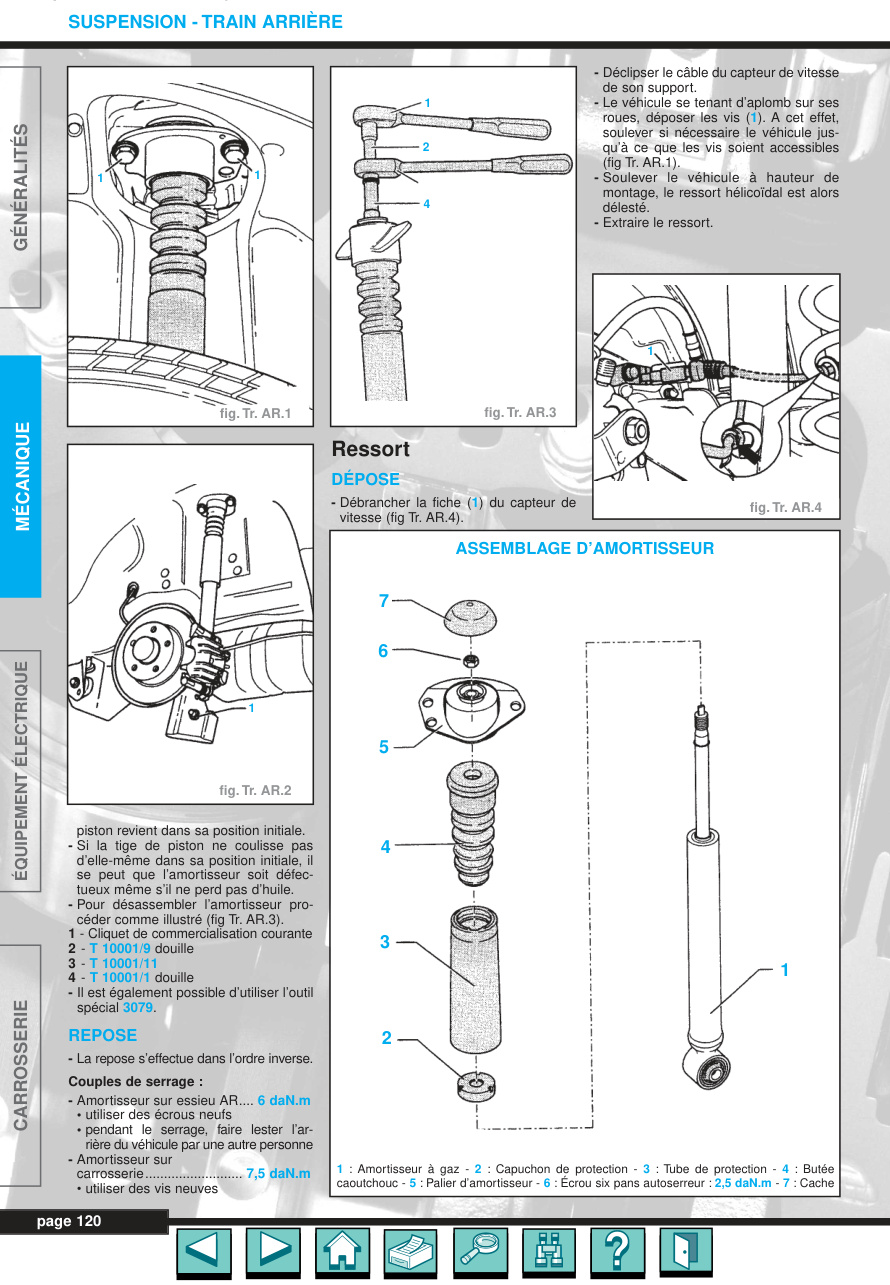

SUSPENSION - TRAIN ARRIÈRE CARACTÉRISTIQUES - Train arrière à bras combinés. - Amortisseurs et ressorts distincts. - Patin de train arrière en caoutchouc et carter en plastique avec inclinaison de 25° par rapport au train permettant GÉNÉRALITÉS d'optimiser le comportement en virage. Couples de serrage (en daN.m) 1 Boulon de roue: 12 daN.m TRAIN ARRIÈRE 2 Vis à empreinte cruciforme 3 Disque de frein 4 Capuchon antipoussière 22 5 Écrou douze pans autoserreur: 17,5 daN.m 24 6 Moyeu de roue avec roulement de 25 7 Vis six pans: 6 daN.m 8 Flasque de protection 9 Support de câble de frein à main 10 Câble de frein à main 11 Écrou six pans autoserreur: 23 8 daN.m MÉCANIQUE 20 26 12 Vis six pans: 7,5 daN.m 13 Vis six pans: 8 daN.m 14 Palier de fixation du train AR 17 19 15 Support de câble de frein à main 16 Patin métal-caoutchouc 18 27 17 Corps d’essieu 18 Capteur de vitesse 19 Vis six pans

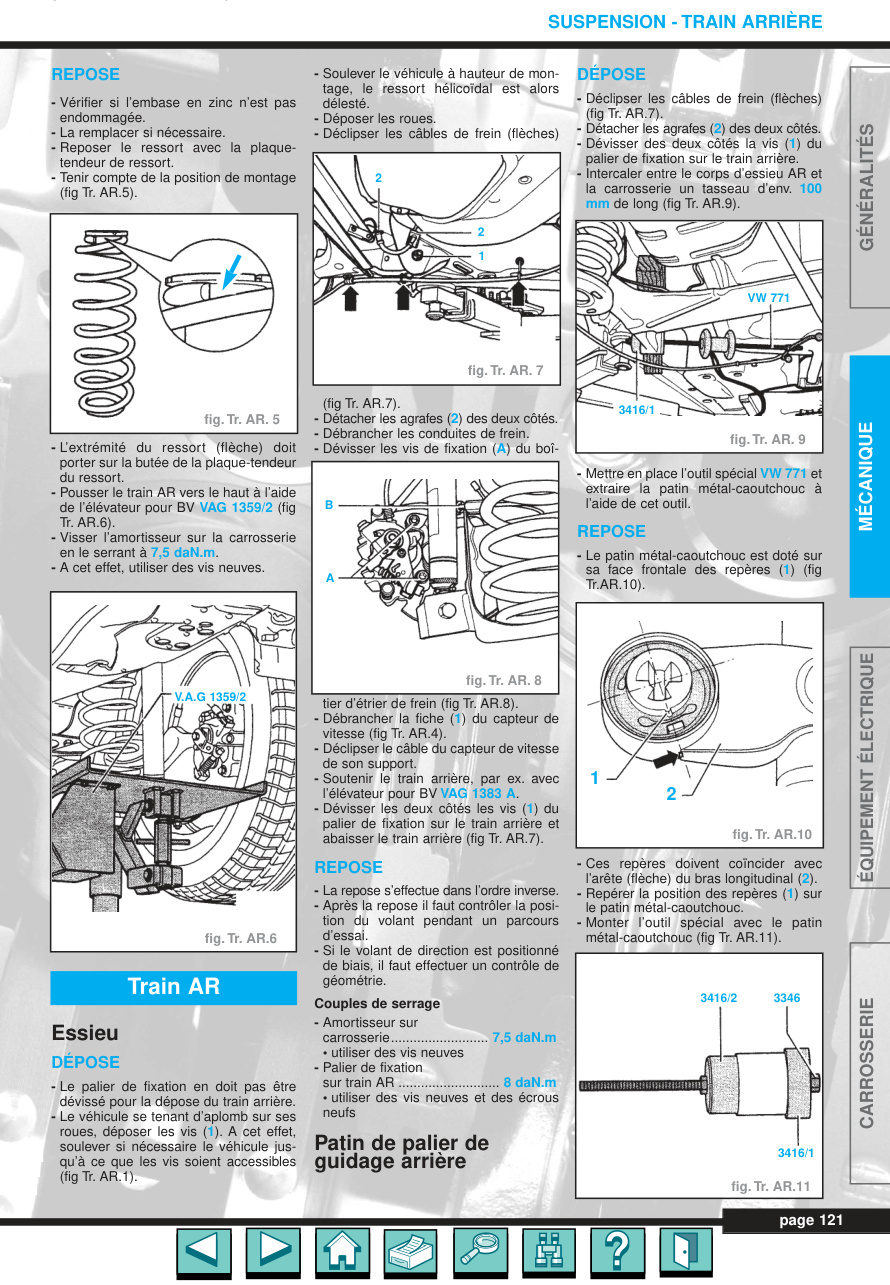

q g SUSPENSION - TRAIN ARRIÈRE CARACTÉRISTIQUES Généralités - Train arrière à bras combinés. - Amortisseurs et ressorts distincts. - Patin de train arrière en caoutchouc et carter en plastique avec inclinaison de 25° par rapport au train permettant GÉNÉRALITÉS d'optimiser le comportement en virage. Couples de serrage (en daN.m) 1 Boulon de roue : 12 daN.m TRAIN ARRIÈRE 2 Vis à empreinte cruciforme 3 Disque de frein 4 Capuchon antipoussière 22 5 Écrou douze pans autoserreur : 17,5 daN.m 24 6 Moyeu de roue avec roulement de 21 roue 25 7 Vis six pans : 6 daN.m 8 Flasque de protection 9 Support de câble de frein à main 10 Câble de frein à main 11 Écrou six pans autoserreur : 23 8 daN.m MÉCANIQUE 20 26 12 Vis six pans : 7,5 daN.m 13 Vis six pans : 8 daN.m 14 Palier de fixation du train AR 17 19 15 Support de câble de frein à main 16 Patin métal-caoutchouc 18 27 17 Corps d’essieu 18 Capteur de vitesse 19 Vis six pans creux : 0,8 daN.m 20 Embase 21 Ressort hélicoïdal 22 Plaque-tendeur de ressort 28 23 Vis six pans : 6 daN.m 16 15 24 Vis six pans :7,5 daN.m 25 Amortisseur 14 26 Écrou six pans ÉLECTRIQUE 27 Tourillon de fusée 11 13 28 Protecteur antigravillons 29 29 Vis six pans creux :…
