C1-1 OPERATION DEVICE/ JUG BS HERA AE

Nom du fichier : Sinotruk HOWO Truck Parts Catalogue.pdf

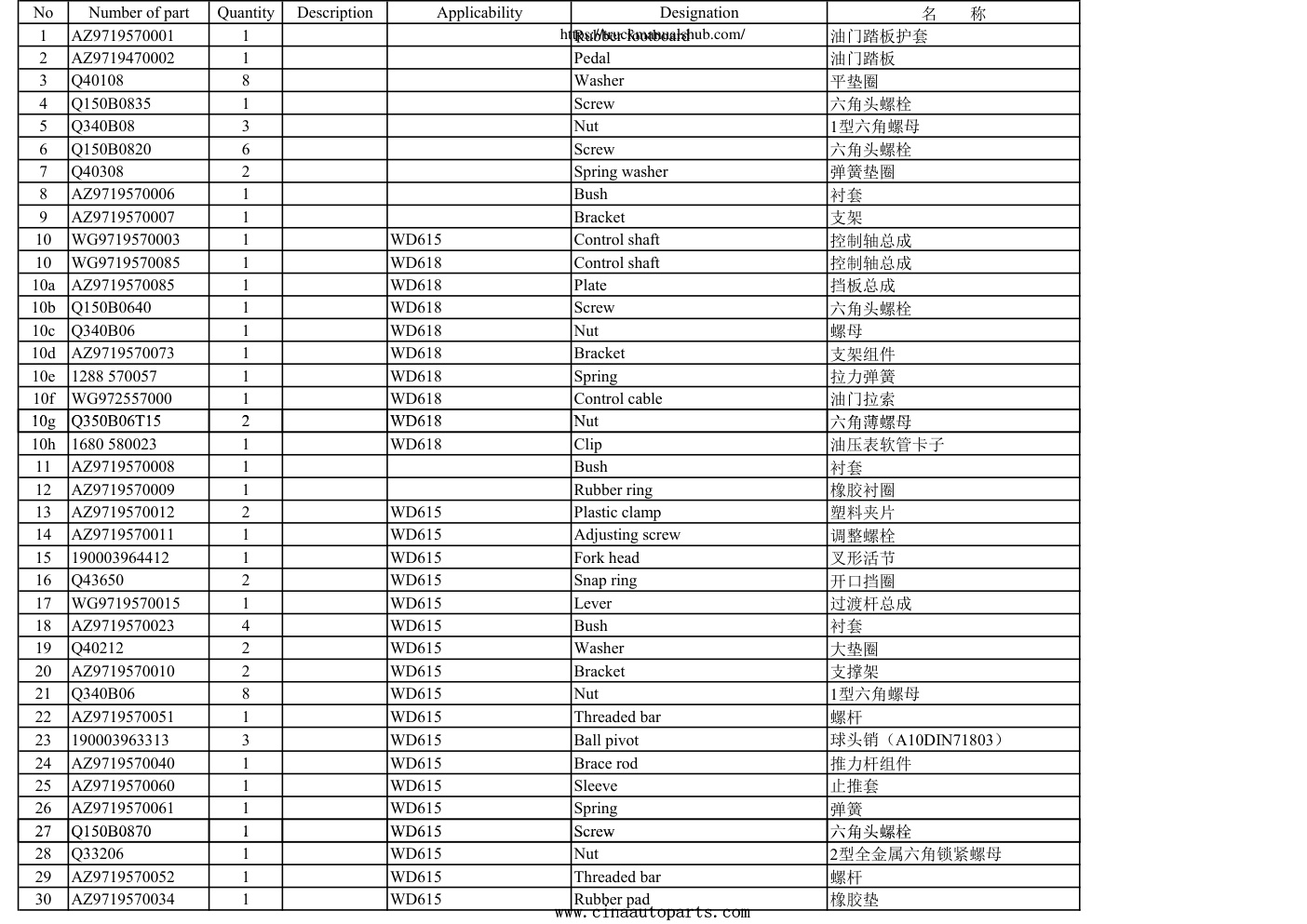

No Number of part Quantity Description Applicability Designation 名称 1 AZ9719570001 1 footboard 油门踏板护套 2 AZ9719470002 1 Pedal 油门踏板 3 Q40108 8 Washer 平垫圈 4 Q150B0835 1 Screw 六角头螺栓 5 Q340B08 3 Nut 1型六角螺母 6 Q150B0820 6 Screw 六角头螺栓 7 Q40308 2 Spring washer 弹簧垫圈 8 AZ9719570006 1 Bush 衬套 9 AZ9719570007 1 Bracket 支架 10 WG9719570003 1 WD615 Control shaft 控制轴总成 10 WG9719570085 1 WD618 Control shaft 控制轴总成 10a AZ9719570085 1 WD618 Plate 挡板总成 10b Q150B0640 1 WD618 Screw 六角头螺栓 10c Q340B06 1 WD618 Nut 螺母 10d AZ9719570073 1 WD618 Bracket 支架组件 10e 1288 570057 1 WD618 Spring 拉力弹簧 10f WG972557000 1 WD618 Control cable 油门拉索 1010g Q350B06T15Q350B06T15 22 WD618WD618 NNutt 六角薄螺母六角薄螺母 10h 1680 580023 1 WD618 Clip 油压表软管卡子 11 AZ9719570008 1 Bush 衬套 12 AZ9719570009 1 Rubber ring 橡胶衬圈 13 AZ9719570012 2 WD615 Plastic clamp 塑料夹片 14 AZ9719570011 1 WD615 Adjusting screw 调整螺栓 15 19000

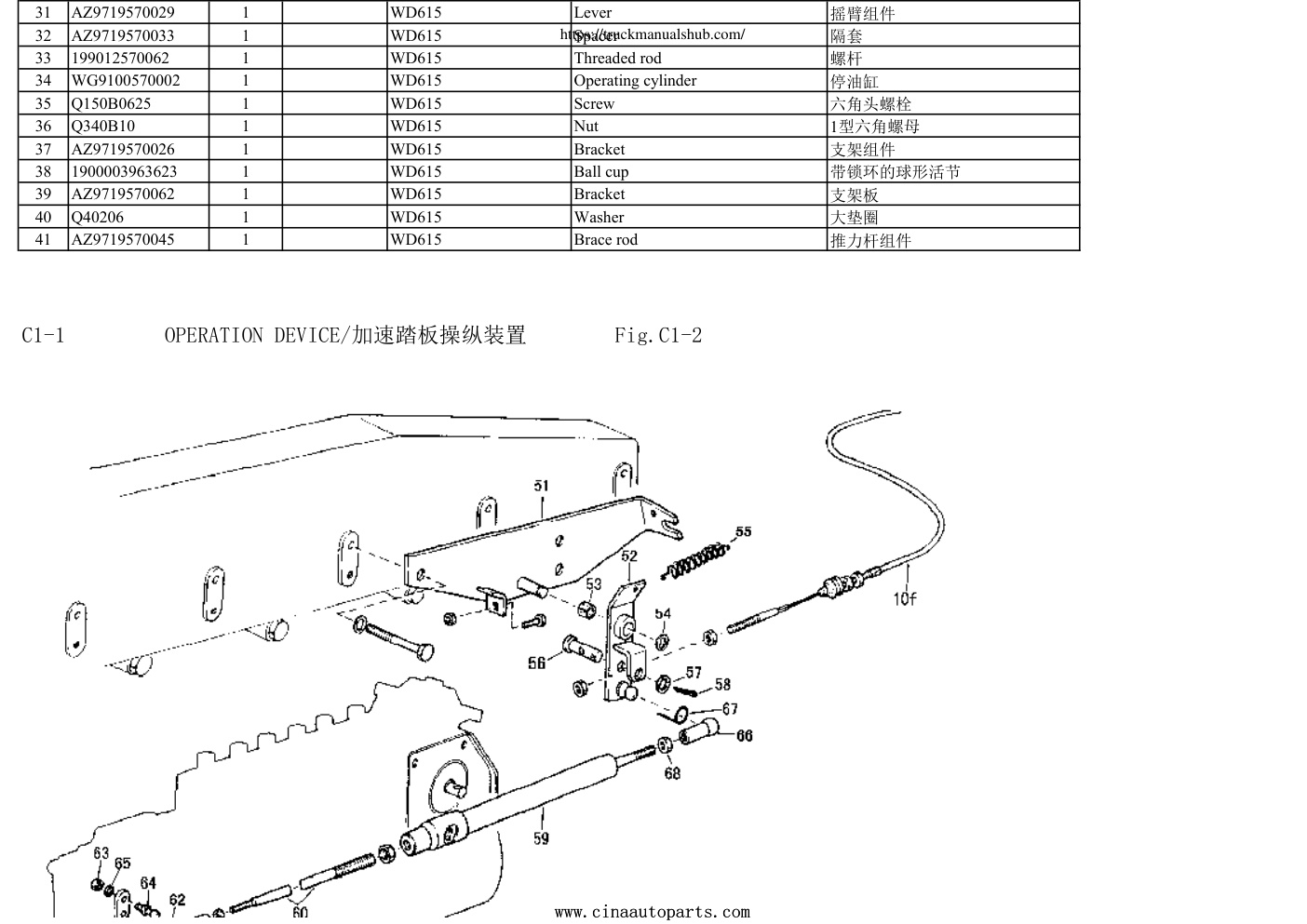

C1-1 OPERATION DEVICE/加速踏板操纵装置 Fig.C1-1 https://truckmanualshub.com/ C1-1 OPERATION DEVICE/加速踏板操纵装置 www.cinaautoparts.comwww.cinaautoparts.com No Number of part Quantity Description Applicability Designation 名称 1 AZ9719570001 1 https://truckmanualshub.com/Rubber footboard 油门踏板护套 2 AZ9719470002 1 Pedal 油门踏板 3 Q40108 8 Washer 平垫圈 4 Q150B0835 1 Screw 六角头螺栓 5 Q340B08 3 Nut 1型六角螺母 6 Q150B0820 6 Screw 六角头螺栓 7 Q40308 2 Spring washer 弹簧垫圈 8 AZ9719570006 1 Bush 衬套 9 AZ9719570007 1 Bracket 支架 10 WG9719570003 1 WD615 Control shaft 控制轴总成 10 WG9719570085 1 WD618 Control shaft 控制轴总成 10a AZ9719570085 1 WD618 Plate 挡板总成 10b Q150B0640 1 WD618 Screw 六角头螺栓 10c Q340B06 1 WD618 Nut 螺母 10d AZ9719570073 1 WD618 Bracket 支架组件 10e 1288 570057 1 WD618 Spring 拉力弹簧 10f WG972557000 1 WD618 Control cable 油门拉索 1010g Q350B06T15Q350B06T15 22 WD618WD618 NNutt 六角薄螺母六角薄螺母 10h 1680 580023 1 WD618 Clip 油压表软管卡子 11 AZ9719570008 1 Bush 衬套 12 AZ9719570009 1 Rubber ring 橡胶衬圈 13 AZ9719570012 2 WD615 Plastic clamp 塑料夹片 14 AZ9719570011 1 WD615 Adjusting screw 调整螺栓 15 190003964412 1 WD615 Fork head 叉形活节 16 Q43650 2 WD615 Snap ring 开口挡圈 17 WG9719570015 1 WD615 Lever 过渡杆总成 18 AZ9719570023 4 WD615 Bush 衬套 19 Q40212 2 WD615 Washer…

252 pages 3,62 Mo PDF créé le 08/12/2015
