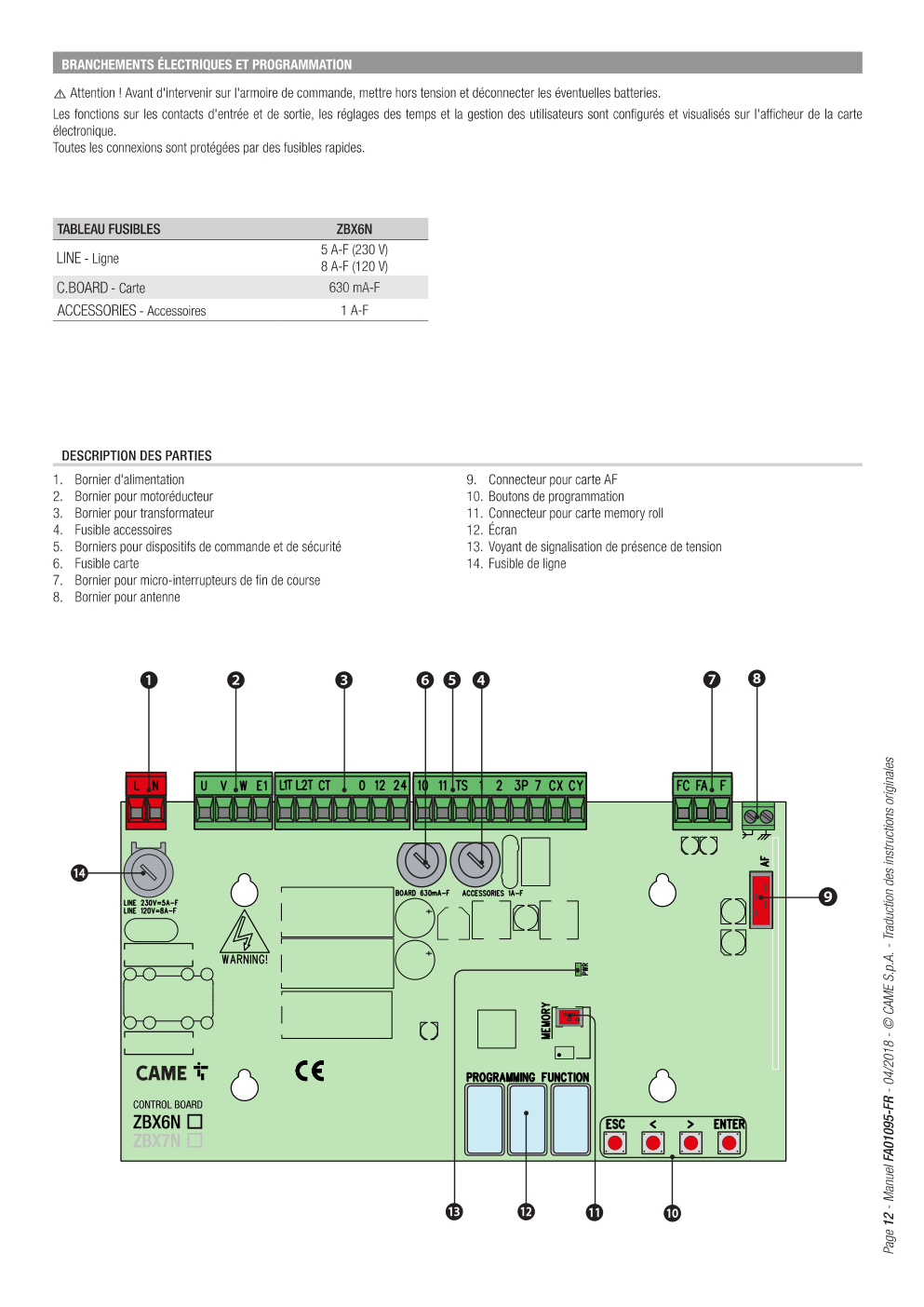

Automatisme pour portails coulissants FA01096-FR MANUEL D'INSTALLATION F BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION À Attention! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries. Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur de la carte Toutes les connexions sont protégées par des fusibles rapides. TABLEAU FUSIBLES ZBX6N | 5 A-F (230 V) LINE - Ligne BA (120) - Carte 630 mA-F ACCESSORIES - Accessoires 1AF DESCRIPTION DES PARTIES Bornier d'alimentation Bornier pour motoréducteur Bornier pour transformateur Fusible accessoires Bornier pour antenne Borniers pour dispositifs de commande et de sécurité 9. Connecteur pour carte AF 10. Boutons de programmation 11. Connecteur pour carte memory roll 13. Voyant de signalisation

Automatisme pour portails coulissants FA01096-FR Série BX CE BX-68 me) Français MANUEL D'INSTALLATION F BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION À Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries. Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur de la carte électronique. Toutes les connexions sont protégées par des fusibles rapides. TABLEAU FUSIBLES ZBX6N | 5 A-F (230 V) LINE - Ligne BA (120) C.BOARD - Carte 630 mA-F ACCESSORIES - Accessoires 1AF DESCRIPTION DES PARTIES Bornier d'alimentation Bornier pour motoréducteur Bornier pour transformateur Fusible accessoires Fusible carte DNPDHESD Bornier pour antenne Borniers pour dispositifs de commande et de sécurité 9. Connecteur pour carte AF 10. Boutons de programmation 11. Connecteur pour carte memory roll 12. Ecran 13. Voyant de signalisation de présence de tension 14. Fusible de ligne Bornier pour micro-interrupteurs de fin de course Page 12 - Manuel FA01095-FR - 04/2018 - © CAME S.p.A. - Traduction des instructions originales
