L'EXPERT AUTOMOBILE

CARACTÉRISTIQUES Embrayage monodisque à sec à commande hydraulique. - Moteurs BKY / BUD / BBZ: 200 mm - Moteur BNM: 220 mm - Moteurs BNV / BMS: 216 mm Commande hydraulique alimentée par le réservoir de compensation du circuit de freinage et qui comporte un cylindre émetteur fixé sur le pédalier et un cylindre récepteur fixé sur le carter d’embrayage, muni d’une vis de purge. MÉCANIQUE Ingrédients Couples de serrage (en daN.m) LIQUIDE D’EMBRAYAGE/DE FREIN Mécanisme sur volant: 2. Boîte de vitesse sur moteur: Capacité: - M 12 x 55: 8 Respect des repères de niveau «MIN» et «MAX» sur le réservoir. - M 12 x 150: 8 - M 10 x 58 (sur 1.4 TDI): 4 Préconisation: - M 10 x 50: 4 Liquide synthétique répondant aux spécifications DOT 4. - M 6 x 8: 1. Cylindre récepteur: 2. Périodicité d’entretien: ÉLECTRIQUE Remplacement et purge tous les 2 ans. MÉTHODES DE RÉPARATION La réfection de l’em

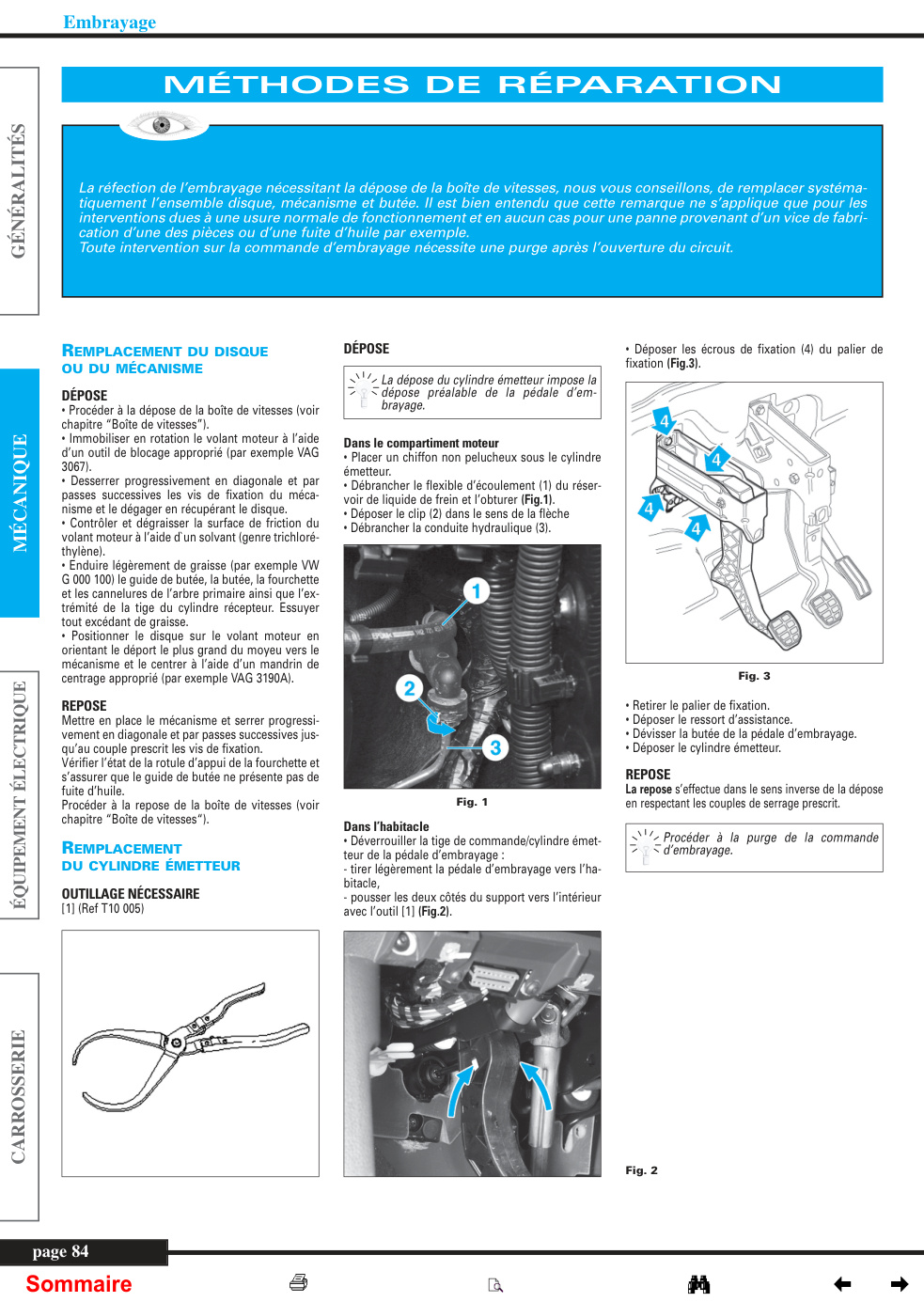

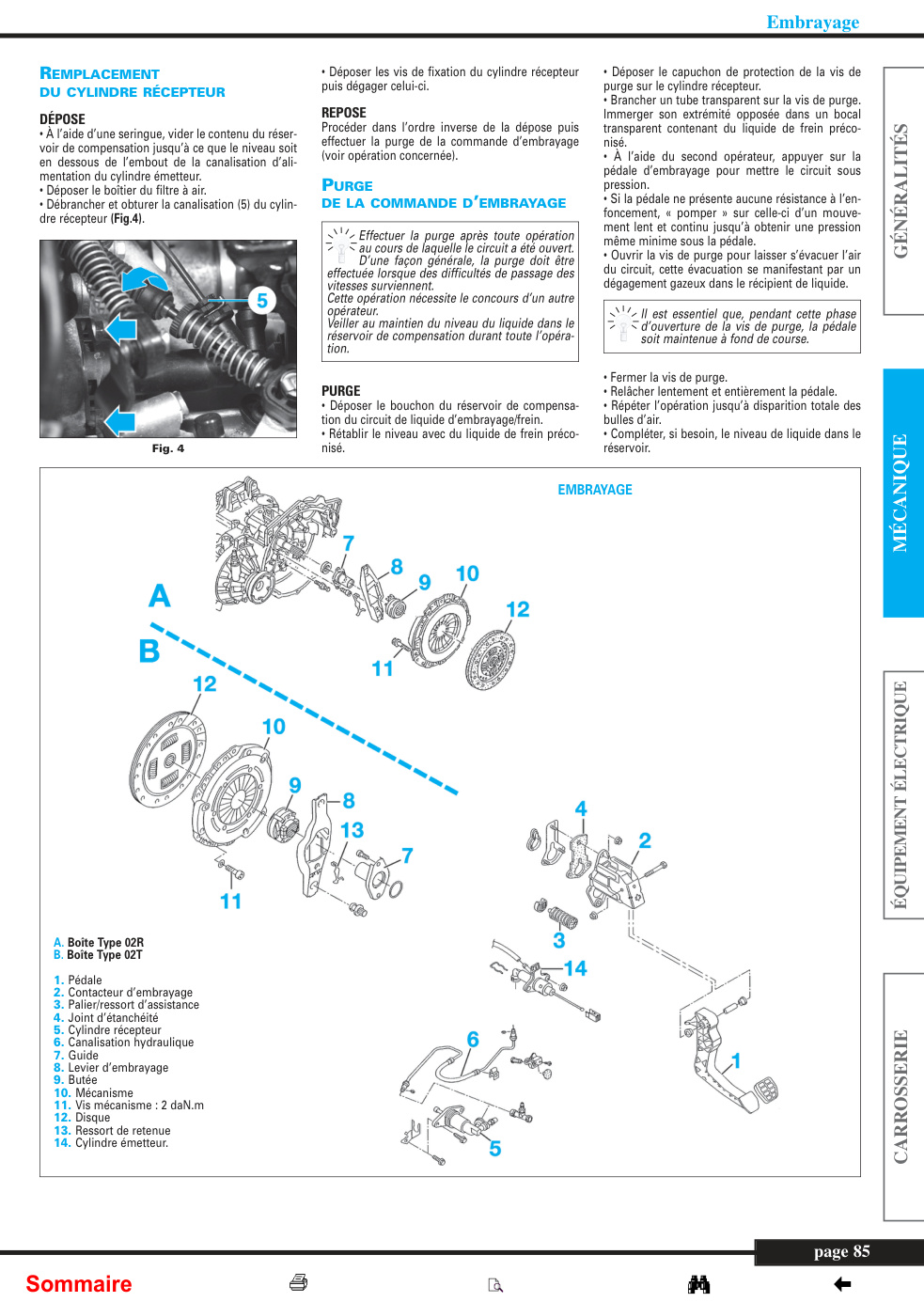

CHAPITRE 2 GÉNÉRALITÉS Embrayage CARACTÉRISTIQUES Embrayage monodisque à sec à commande hydraulique. DISQUE Diamètre : - Moteurs BKY / BUD / BBZ : 200 mm - Moteur BNM : 220 mm - Moteurs BNV / BMS : 216 mm COMMANDE Commande hydraulique alimentée par le réservoir de compensation du circuit de freinage et qui comporte un cylindre émetteur fixé sur le pédalier et un cylindre récepteur fixé sur le carter d’embrayage, muni d’une vis de purge. MÉCANIQUE Ingrédients Couples de serrage (en daN.m) LIQUIDE D’EMBRAYAGE/DE FREIN Mécanisme sur volant : 2. Boîte de vitesse sur moteur : Capacité : - M 12 x 55 : 8 Respect des repères de niveau «MIN» et «MAX» sur le réservoir. - M 12 x 150 : 8 - M 10 x 58 (sur 1.4 TDI) : 4 Préconisation : - M 10 x 50 : 4 Liquide synthétique répondant aux spécifications DOT 4. - M 6 x 8 : 1. Cylindre récepteur : 2. Périodicité d’entretien : ÉLECTRIQUE Remplacement et purge tous les 2 ans. ÉQUIPEMENT CARROSSERIE page 83 Sommaire Embrayage MÉTHODES DE RÉPARATION La réfection de l’embrayage nécessitant la dépose de la boîte de vitesses, nous vous conseillons, de remplacer systéma- tiquement l’ensemble disque, mécanisme et butée. Il est bien entendu que cette remarque…
