CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par 2 arbres comportant un joint homocinétique ou un tripode. Ingrédients Couples de serrage (en daN.m) LUBRIFICATION DES JOINTS HOMOCINÉTIQUES Transmission sur bride de boîte: - vis M8: 1 + 4 Quantité de graisse (Graisse G 052 738 A2) - vis M10: 1 + 7. Écrou de transmission *: 20 + 180° Joint extérieur Joint intérieur Vis de roue: 12. ÉLECTRIQUE Quantité totale 120 g 90 g * Vis ou écrous à remplacer à chaque démontage. Dans le joint 80 g 50 g Dans le soufflet 40 g 60 g MÉTHODES DE RÉPARATION Prendre soin de ne pas endommager les soufflets des joints homocinétiques lors de la dépose d’une transmission. Le remplacement d’un soufflet de transmission ne peut être envisagé que lorsque celui-ci a été endommagé récemment afin d’être sûr de l’état mécanique du joint homocinétique concerné et donc de la fiabilité de la

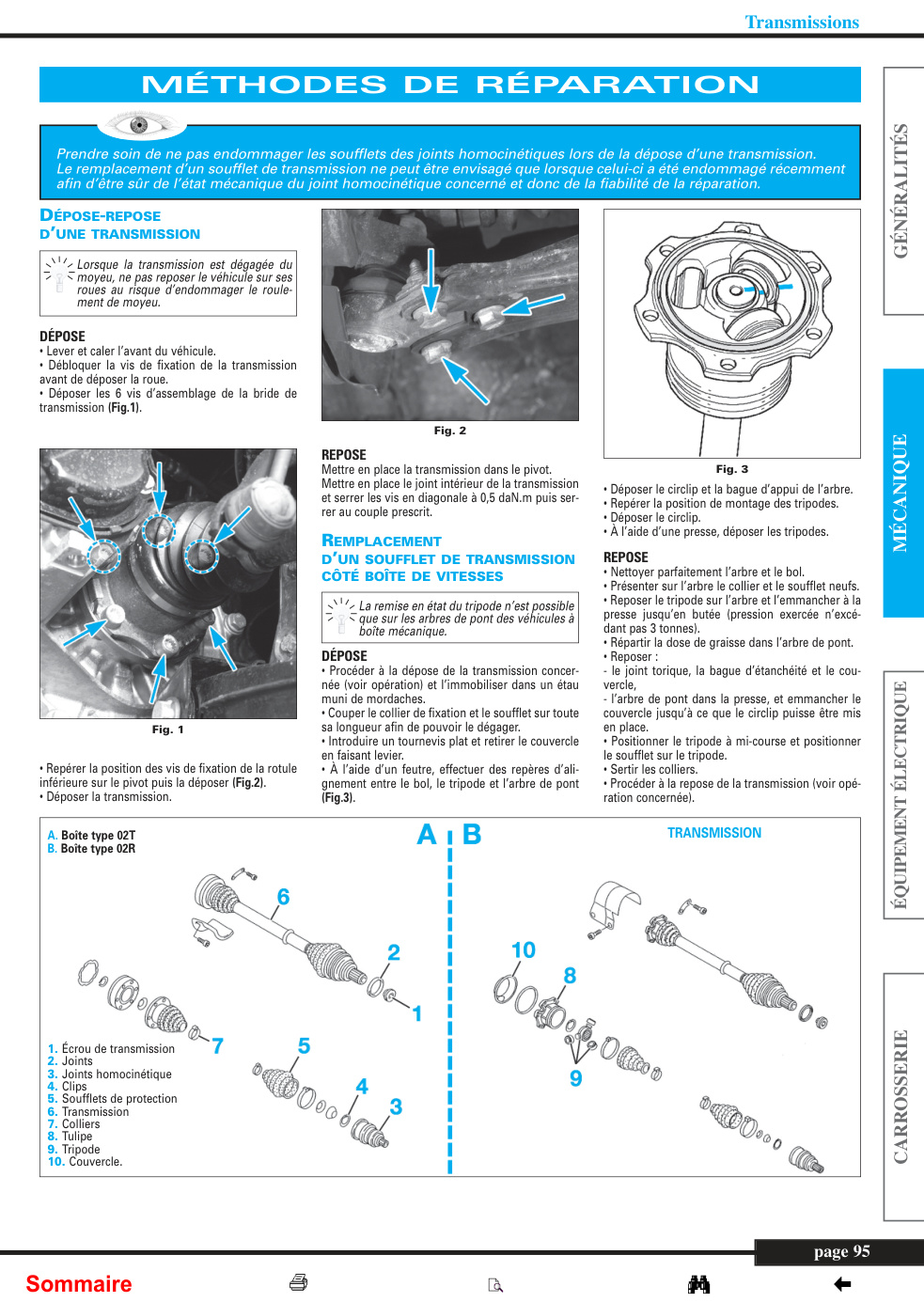

CHAPITRE 4 GÉNÉRALITÉS Transmissions CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par 2 arbres comportant un joint homocinétique ou un tripode. MÉCANIQUE Ingrédients Couples de serrage (en daN.m) LUBRIFICATION DES JOINTS HOMOCINÉTIQUES Transmission sur bride de boîte : - vis M8 : 1 + 4 Quantité de graisse (Graisse G 052 738 A2) - vis M10 : 1 + 7. Écrou de transmission *: 20 + 180° Joint extérieur Joint intérieur Vis de roue : 12. ÉLECTRIQUE Quantité totale 120 g 90 g * Vis ou écrous à remplacer à chaque démontage. Dans le joint 80 g 50 g Dans le soufflet 40 g 60 g ÉQUIPEMENT CARROSSERIE page 94 Sommaire Transmissions MÉTHODES DE RÉPARATION Prendre soin de ne pas endommager les soufflets des joints homocinétiques lors de la dépose d’une transmission. Le remplacement d’un soufflet de transmission ne peut être envisagé que lorsque celui-ci a été endommagé récemment afin d’être sûr de l’état mécanique du joint homocinétique concerné et donc de la fiabilité de la réparation. DÉPOSE-REPOSE D’UNE TRANSMISSION GÉNÉRALITÉS Lorsque la transmission est dégagée du moyeu, ne pas reposer le véhicule sur ses roues au risque d’endommager le roule- ment de moyeu.…
