Désignation des plaquettes et porte-plaquettes I] Introduction Un outil d’usinage à plaquettes carbure est le plus souvent composé des mêmes éléments, à savoir: • Une plaquette • Un porte-plaquettes • Un porte outil Insert Insert holder Tool holder Plaquette Porte-plaquette Porte-outil Cependant, les fabricants d’outils mettent à notre disposition une multitude de plaquettes et de porte- plaquettes differents. En temps que technicien d’usinage, nous serons amené à reconnaitre et aussi à choisir le type d’outil le plus adapté à une opération d’usinage donnée afin de commander chez le fabricant l’outil Pour nous simplifier la tâche, les fabricant d’outils utilisent un système de codes pour reconnaitre les plaquettes et les portes-plaquettes standards. Ce système est normalisé (ISO 1832:2012 pour les plaquettes et ISO 5608:2012 pour les porte-plaquettes de tournage) Exemple de codes de pla

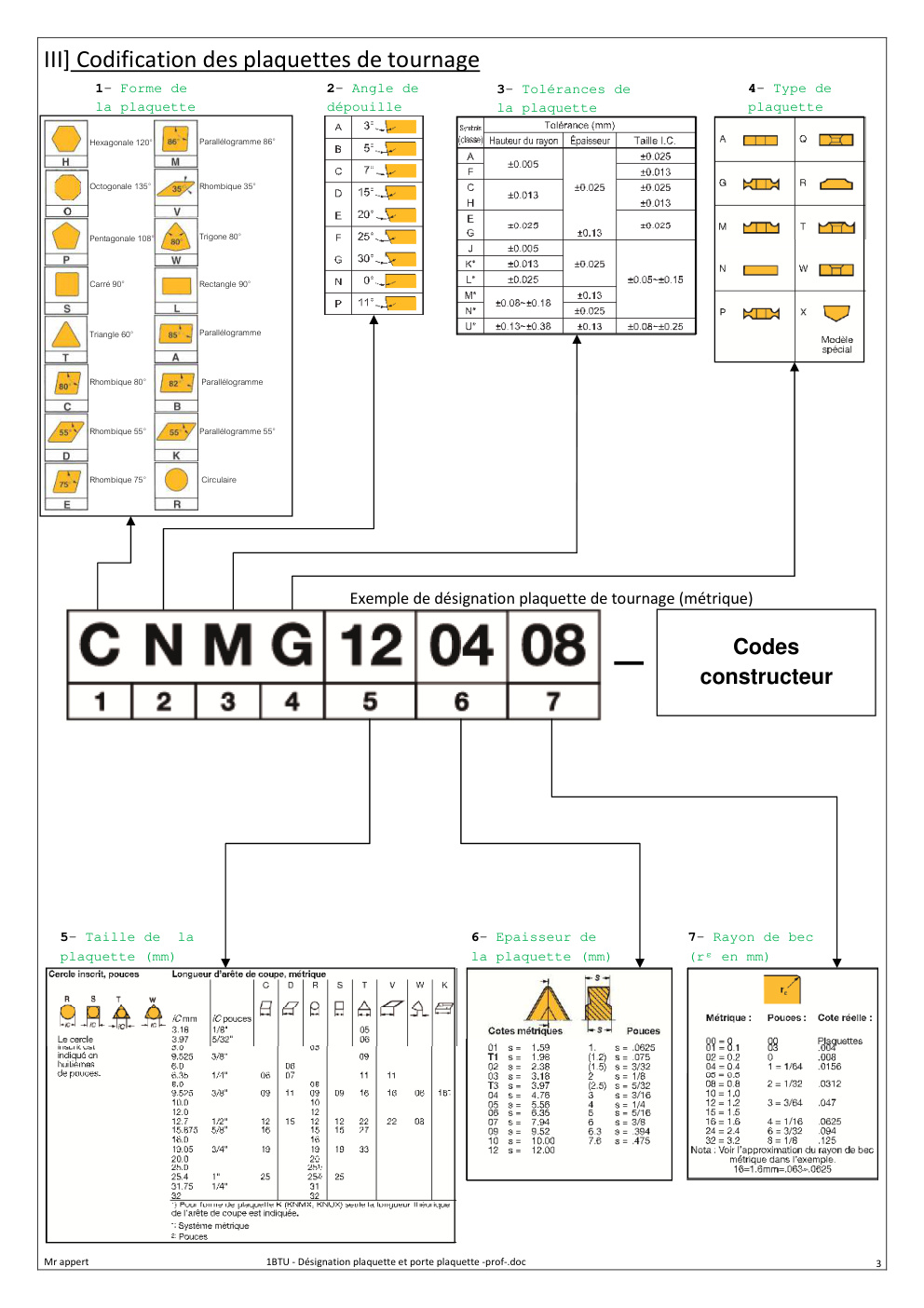

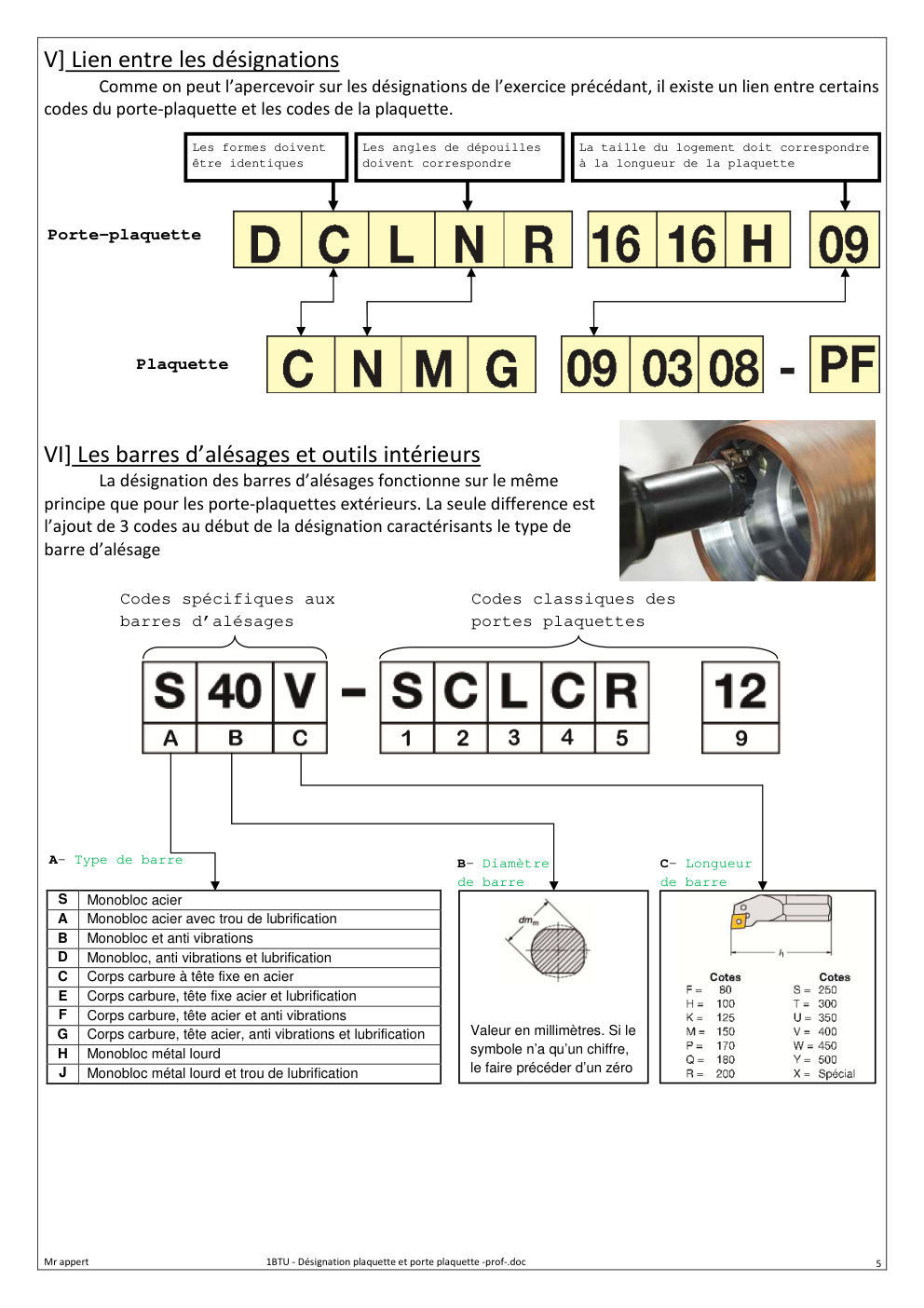

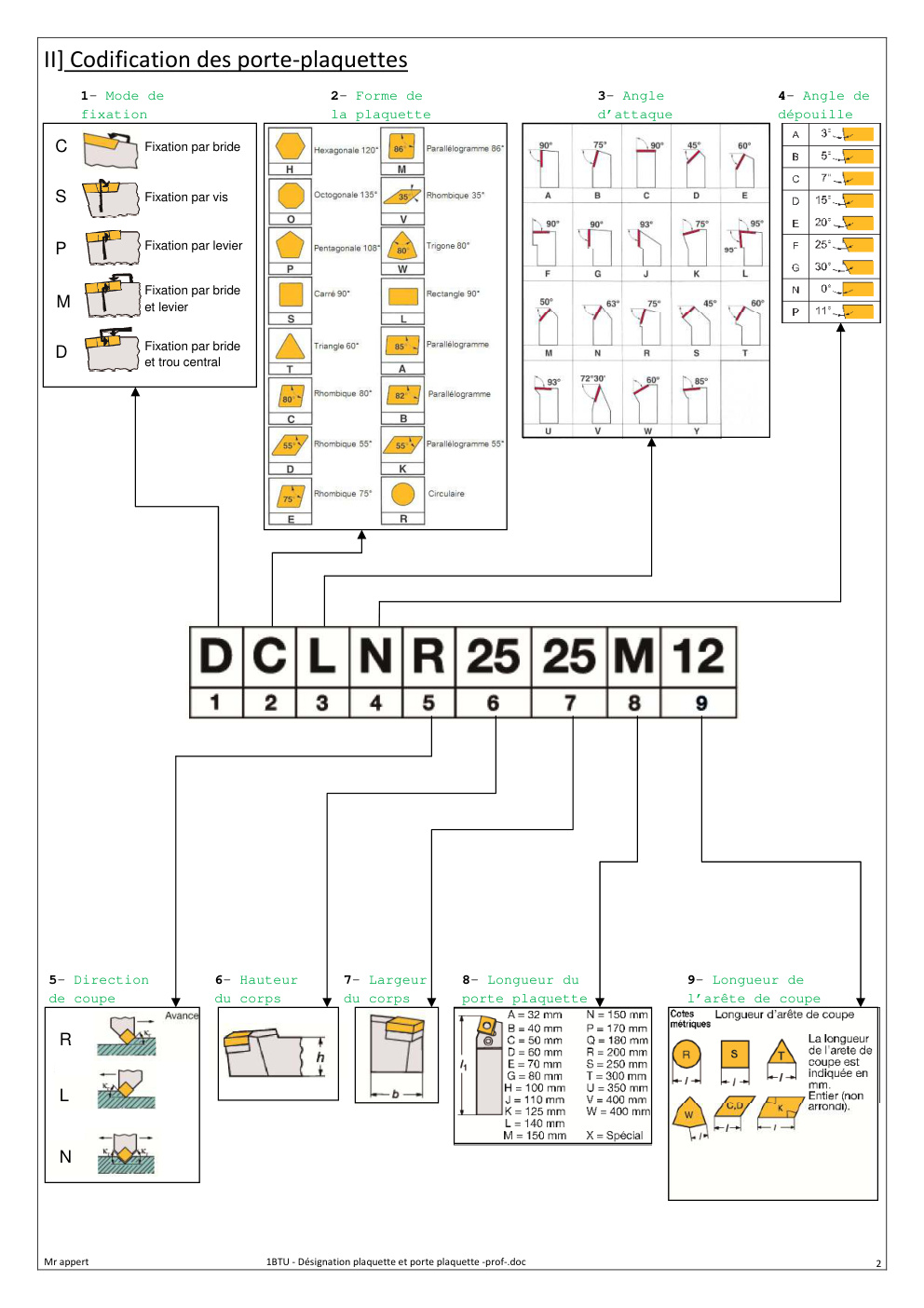

SYNTHESE Désignation des plaquettes et porte-plaquettes I] Introduction Un outil d’usinage à plaquettes carbure est le plus souvent composé des mêmes éléments, à savoir : • Une plaquette • Un porte-plaquettes • Un porte outil Insert Insert holder Tool holder Plaquette Porte-plaquette Porte-outil Cependant, les fabricants d’outils mettent à notre disposition une multitude de plaquettes et de porte- plaquettes differents. En temps que technicien d’usinage, nous serons amené à reconnaitre et aussi à choisir le type d’outil le plus adapté à une opération d’usinage donnée afin de commander chez le fabricant l’outil idéal. Pour nous simplifier la tâche, les fabricant d’outils utilisent un système de codes pour reconnaitre les plaquettes et les portes-plaquettes standards. Ce système est normalisé (ISO 1832:2012 pour les plaquettes et ISO 5608:2012 pour les porte-plaquettes de tournage) Exemple de codes de plaquettes et de porte-plaquettes • Plaquette de fraisage : ADKT 1505 PDR-HM • Plaquette de tournage : CNMG 12 04 08–MM H13A • Porte-plaquettes : PCLNR 20 20 K 12 Nous allons voir dans ce chapitre comment décoder ces références afin d’obtenir un maximum d’information sur les outils Mr…
