Alcera 6 F & U

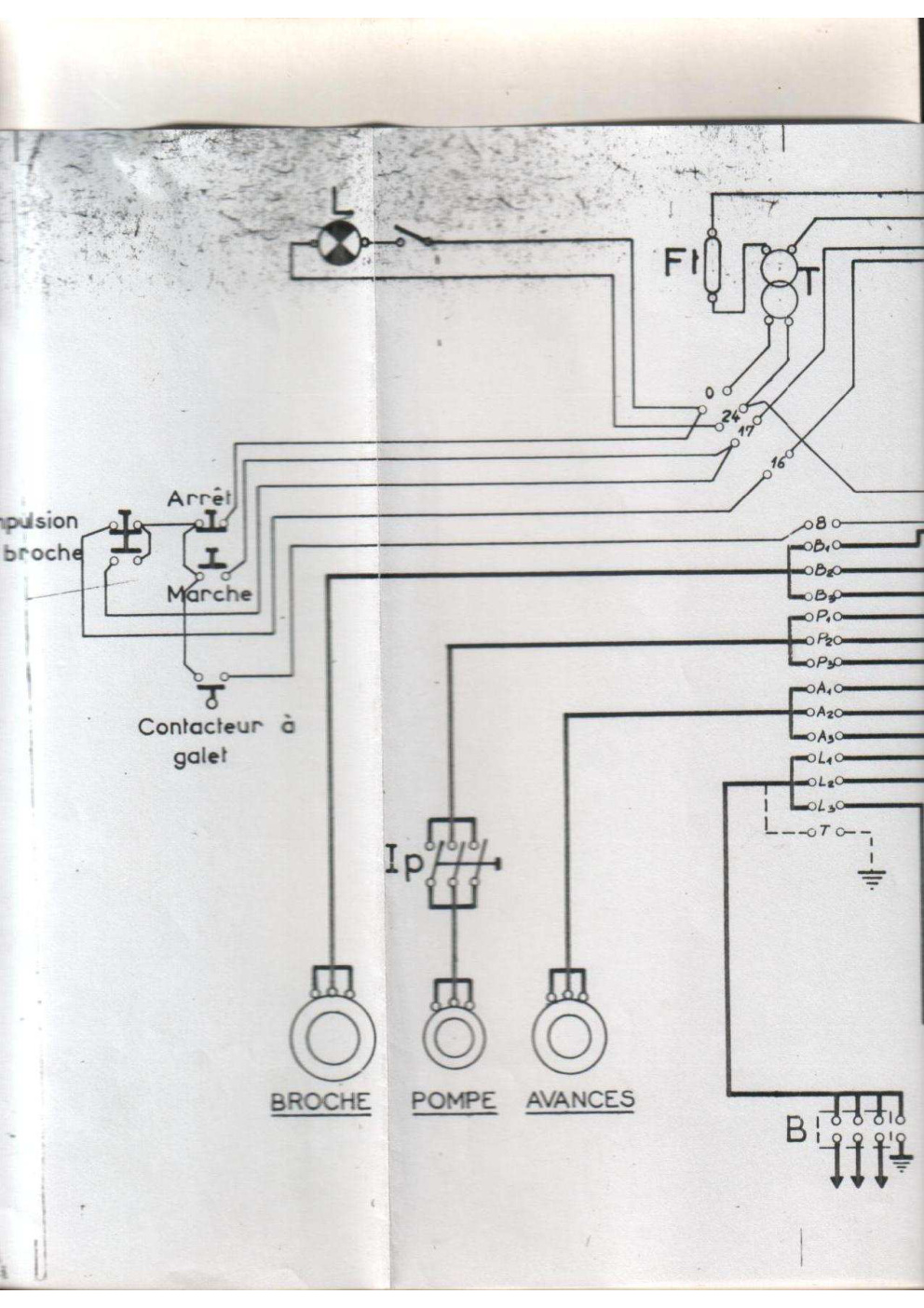

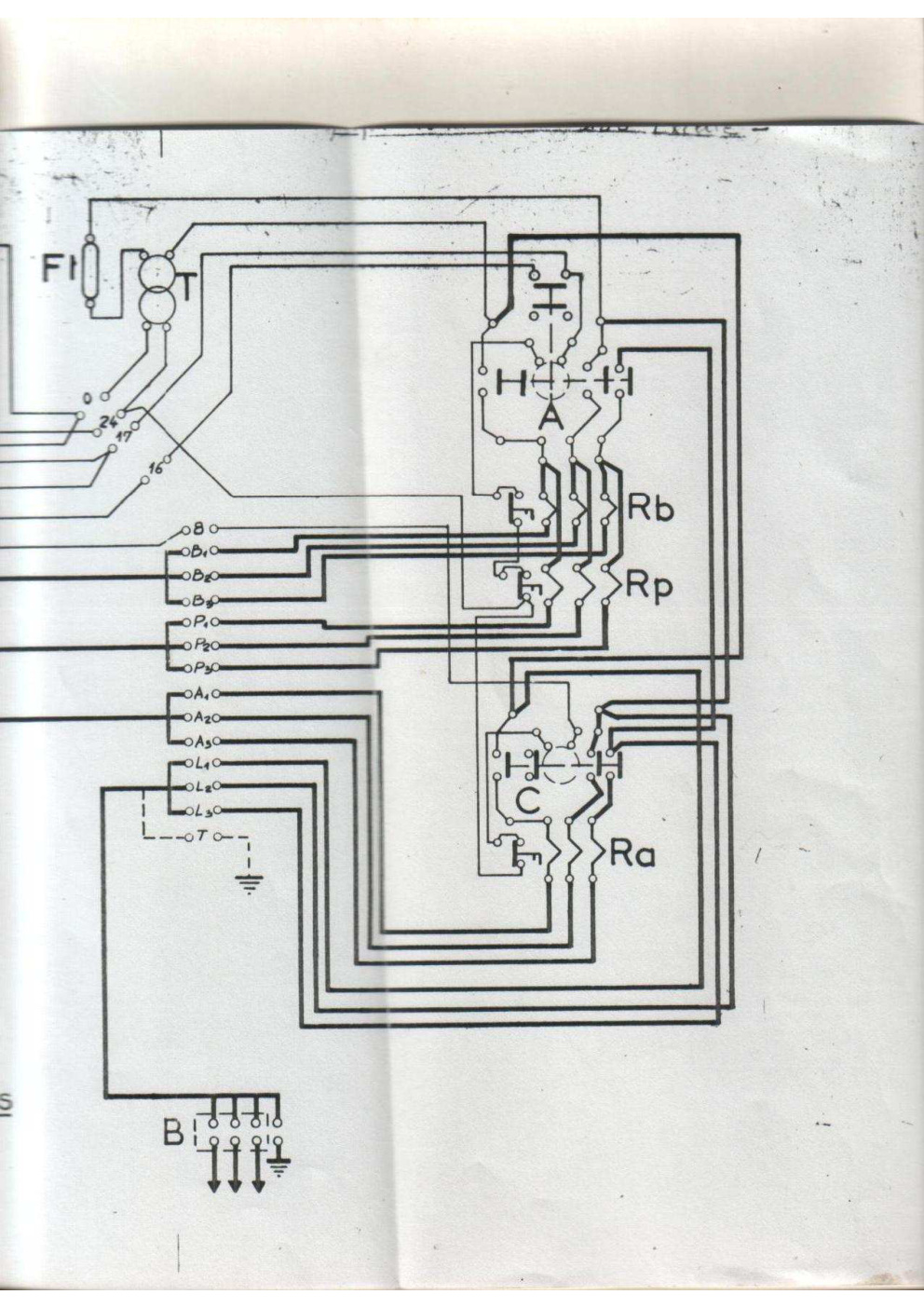

entree 220 ou 380 V sortie 24V- 120 VA Ft-Fusibles du transformateur 2A L -Lampe d'éclairage VELDE ” A-C-Discontacteurs DRTD ND1 / dA 100 Rb-Relais thermique de broche calibre 8 à 16A pour 220V 5 à 9A pour 380V Ra—Relais thermique des avances calibre 5 à SA pour 220 V 3 à 55Apour 380 \ Rp-Relais thermique de pompe réglage 220V - 0,9A B-Boite à bornes défaut sur le circuit de pompe arrete le Dans ce _ CS ————— moteur de broche ans ce cas rearmer le relais Rp EUSES ALCERA - DELLE - BELFORT AL.6 BROCHE POMPE AVANCES

| | | | enh entree 220 ou 380 V sortie 24V- 120 VA Ft-Fusibles du transformateur 2A L -Lampe d'éclairage VELDE ” A-C-Discontacteurs DRTD ND1 / dA 100 L_ FRAIS Rb-Relais thermique de broche calibre 8 à 16A pour 220V 5 à 9A pour 380V Ra—Relais thermique des avances calibre 5 à SA pour 220 V 3 à 55Apour 380 \ Rp-Relais thermique de pompe réglage 220V - 0,9A U n ‘380V - 0,5A B-Boite à bornes défaut sur le circuit de pompe arrete le Un _ deg se D Dans ce _ CS ————— moteur de broche ph ee ans ce cas rearmer le relais Rp EUSES ALCERA - DELLE - T.de BELFORT AL.6 Contacteur à galet BROCHE POMPE AVANCES i... | |
