BOB2124 / BOB2124 E BOB3024 / BOB3024 E TECHNOLOGY TO OPEN

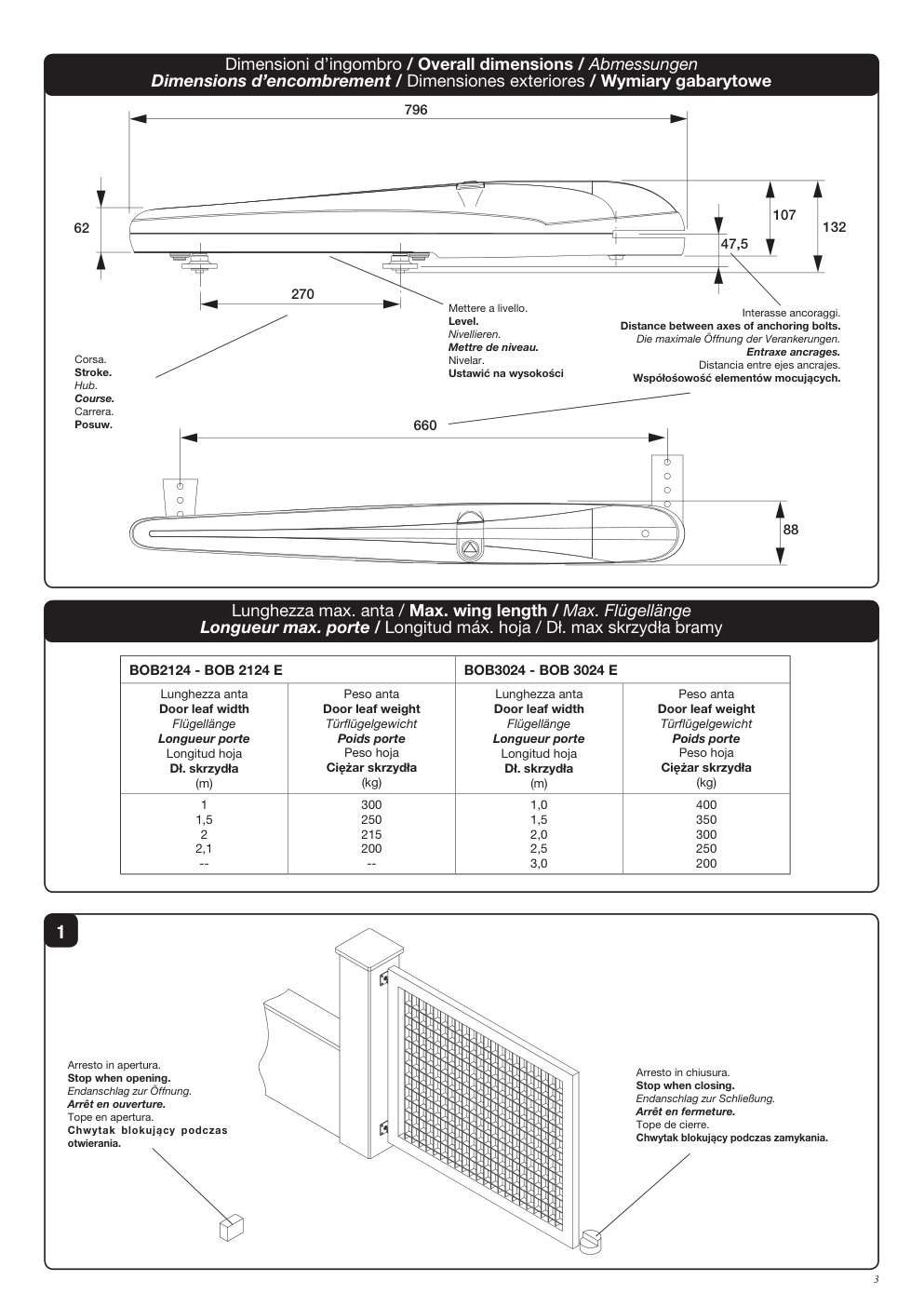

L8542717 04/2011 R0 BOB2124 / BOB2124 E BOB3024 / BOB3024 E UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI Dimensioni d’ingombro / Overall dimensions / Abmessungen Dimensions d’encombrement / Dimensiones exteriores / Wymiary gabarytowe 796 107 62 132 47,5 270 Mettere a livello. Interasse ancoraggi. Level. Distance between axes of anchoring bolts. Nivellieren. Die maximale Öffnung der Verankerungen. Mettre de niveau. Entraxe ancrages. Corsa. Nivelar. Distancia entre ejes ancrajes. Stroke. Ustawić na wysokości Współośowość elementów mocujących. Hub. Course. Carrera. Posuw. 660 88 Lunghezza max. anta / Max. wing length / Max. Flügellänge Longueur max. porte / Longitud máx. hoja / Dł. max skrzydła bramy BOB2124 - BOB 2124 E BOB3024 - BOB 3024 E Lunghezza anta Peso anta Lunghezza anta Peso anta Door leaf width Door leaf weight Door leaf width Door leaf weight Flügellänge Türflügelgewicht Flügellänge Türflügelgewicht Longueur porte Poids porte Longueur porte Poids porte Longitud hoja Peso hoja Longitud hoja Peso hoja Dł. skrzydła Ciężar skrzydła Dł. skrzydła Ciężar skrzydła (m) (kg) (m) (kg) 1 300 1,0 400 1,5 250 1,5 350 2 215 2,0 300 2,1 200 2,5 250 --…
