UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI

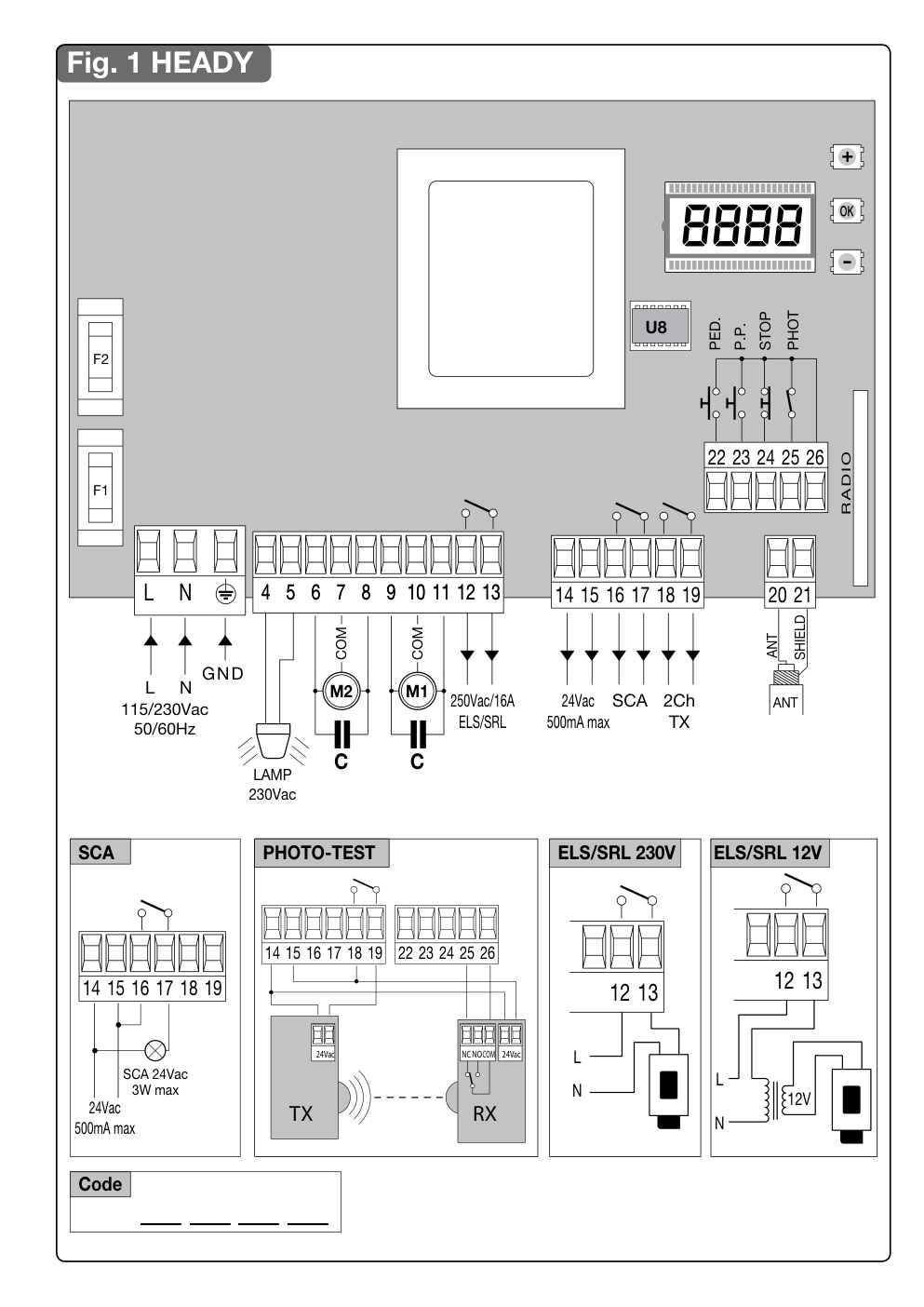

L8542912 07/2013 rev 5 HEADY UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI Fig. 1 HEADY U8 PED. P.P. STOP PHOT F2 22 23 24 25 26 F1 RADIO L N 44 55 66 77 88 99 1010 1111 1212 1313 14 15 16 17 18 19 20 21 COM COM ANT SHIELD GND L N M2 M1 250Vac/16A 24Vac SCA 2Ch ANT 115/230Vac ELS/SRL 500mA max TX 50/60Hz C C LAMP 230Vac SCA PHOTO-TEST ELS/SRL 230V ELS/SRL 12V 14 15 16 17 18 19 22 23 24 25 26 12 13 14 15 16 17 18 19 12 13 24Vac NCNO COM 24Vac L SCA 24Vac L 3W max N 12V 24Vac TX RX 500mA max N Code ____ HEADY C E B D A Rimuovere le 4 viti A , quindi rimuovere il coperchio B Enlever les 4 vis A puis enlever le couvercle B Sul fondo del contenitore centrale sono presenti 4 predisposi- Au fond du boîtier de la centrale se trouvent 4 ouvertures spé- zioni (C) da rompere con un cacciavite. ciales (C) qu’il faut creuser à l’aide d’un tournevis. Posare il fondo alla parete e segnare i 4 punti di foratura. Appuyer le fond du boîtier contre le mur et marquer avec 4 Eseguire 4 fori ed inserire 4 tasselli (E), fissare la centrale con signes les points de perçage. le 4 viti D. Tasselli e viti sono fornite in dotazione. Percer les 4 trous et insérer les 4…
