Notice Tour SONIM T10 NUM 20T 7 PAGE 1/12

REICHENBACHERT pace Tour à torsader H.Reichenbacher kg,Esbach Notice Tour PAGE REICHENBACHER - Le moteur principal: en bas de la machine - Reglage vitesse de travail: - en tournant ce volant vers la gauche, la vitesse de travail

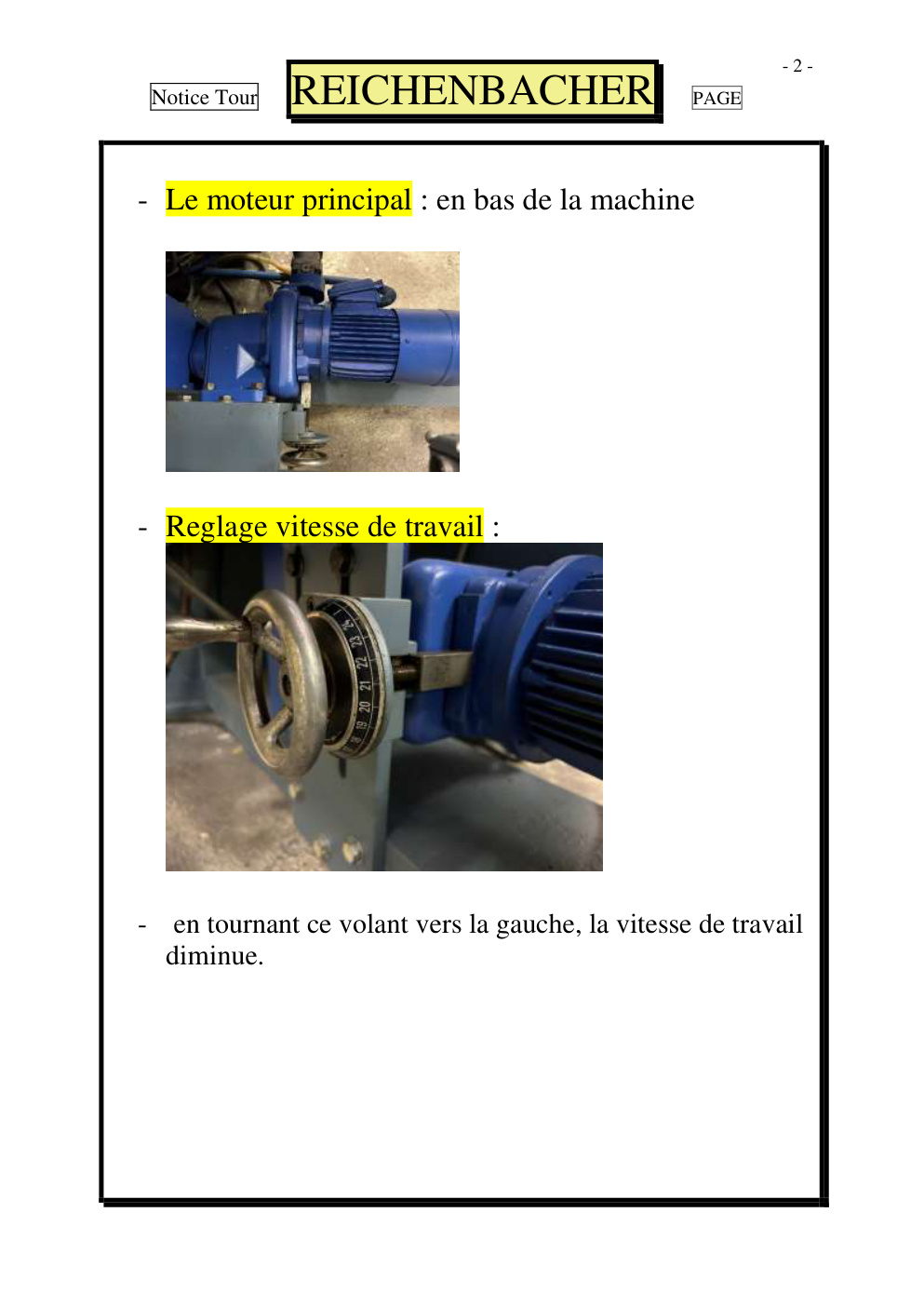

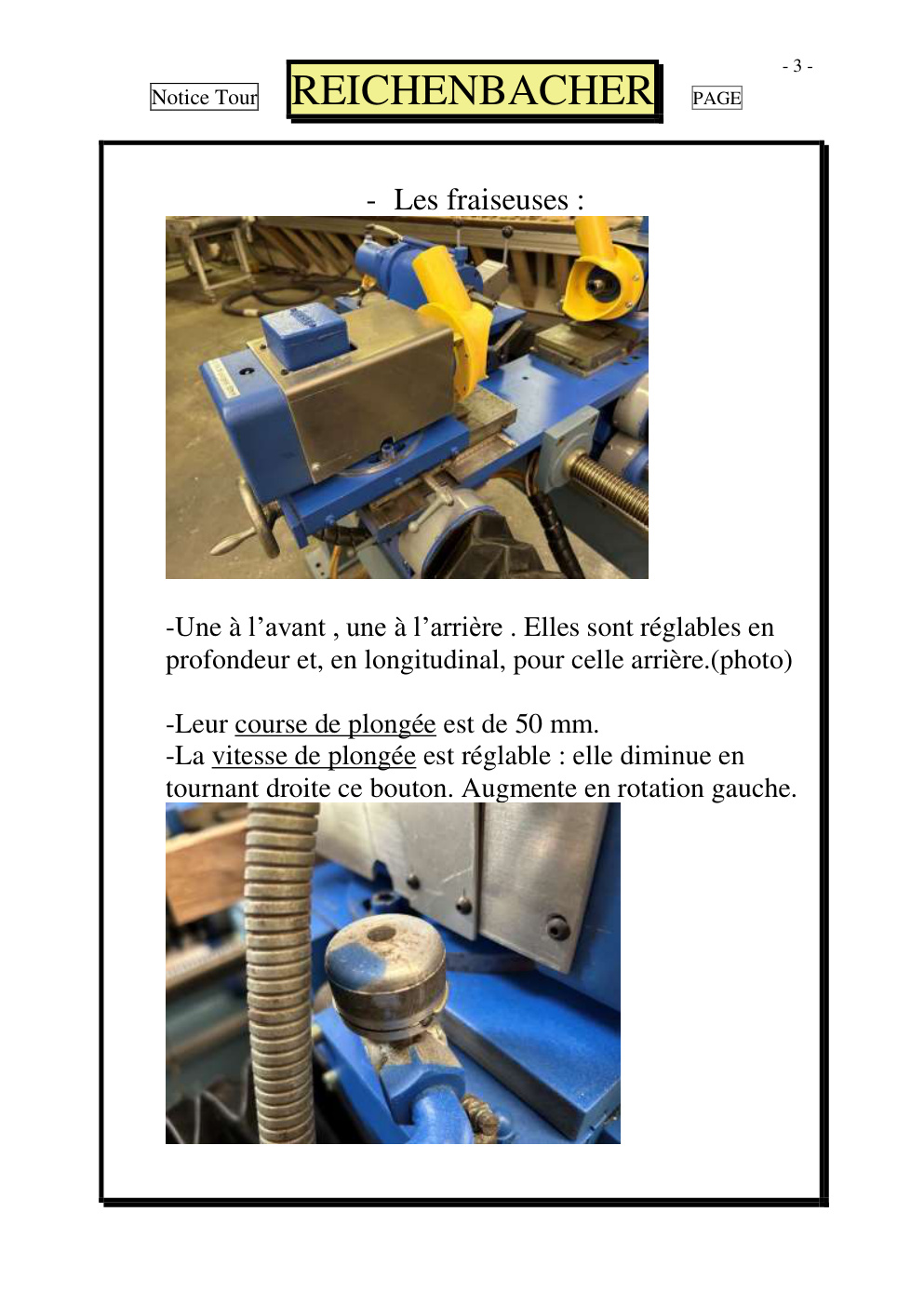

- 1 - Notice Tour PAGE REICHENBACHER Descriptif Tour à torsader Type R700 Machine n°721 H .Reichenbacher kg,Esbach Coburg - 2 - Notice Tour PAGE REICHENBACHER - Le moteur principal : en bas de la machine - Reglage vitesse de travail : - en tournant ce volant vers la gauche, la vitesse de travail diminue. - 3 - Notice Tour PAGE REICHENBACHER - Les fraiseuses : -Une à l’avant , une à l’arrière . Elles sont réglables en profondeur et, en longitudinal, pour celle arrière.(photo) -Leur course de plongée est de 50 mm. -La vitesse de plongée est réglable : elle diminue en tournant droite ce bouton. Augmente en rotation gauche. - 4 - Notice Tour PAGE REICHENBACHER « Le Pas » de deplacement Il est réglable par l’intermédiaire du positionnement et du choix des rapports de pignon placés sur les arbres de commande : - 5 - Notice Tour PAGE REICHENBACHER -Il est possible de faire tant des torses a droite qu’a gauche en basculant, avant /arrière, ce selecteur : Le doigt de blocage (déplacable en desserrant la vis BTR centrale) est destiné a immobiler la broche, pour faire une ou des rainures longitudinales - 6 - Notice Tour PAGE REICHENBACHER Le Pupitre 1. Sous tension : allumé lorsque la…
