BAC PRO - Cours de technologie Freinage

Assurer la mise à l’arrèt du véhicule. - Transformer l’énergie cinétique emmagasinée par le véhicule en énergie calorifique E= 1/2 mv². 3) PRINCIPE: - Par frottement de deux surfaces: - Une surface solidaire de l’élément tournant. - Une surface solidaire du chassis du véhicule. 4) SCHEMA FONCTIONNEL: RESERVOIR POMPE HYDRAULIQUE VANNE DE PRIORITE ACCUMULATEUR DE FREINAGE DOSEUR DE SUSPENSION FREINAGE ARRIERE FREIN FREIN FREIN FREIN AVANT AVANT ARRIERE ARRIERE GAUCHE DROIT DROIT GAUCHE 5) FONCTIONNEMENT: - Les véhicules sont équipés de freins à disques sur les 4 roues. - L’alimentation en pression des étriers est assurée par le DOSEUR DISTRIBUTEUR. - Les circuits de freins avants et arrières sont séparés. - Le circuit de freinage arrière est alimenté par la suspension arrière. Les éléments suivants permettent l’arrèt du véhicule en cas de défaillance de la source de pression principale

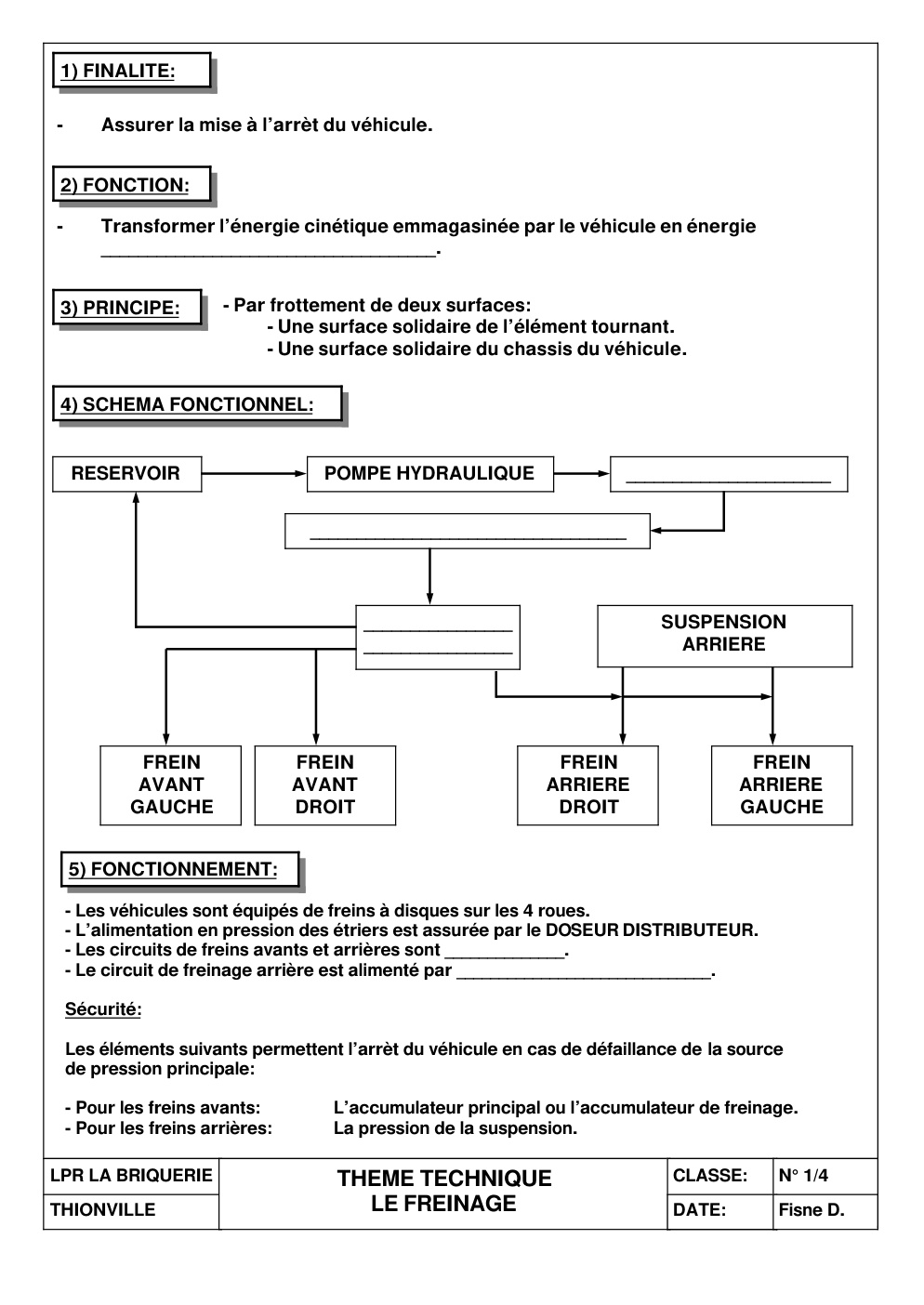

1) FINALITE: - Assurer la mise à l’arrèt du véhicule. 2) FONCTION: - Transformer l’énergie cinétique emmagasinée par le véhicule en énergie calorifique E= 1/2 mv². 3) PRINCIPE: - Par frottement de deux surfaces: - Une surface solidaire de l’élément tournant. - Une surface solidaire du chassis du véhicule. 4) SCHEMA FONCTIONNEL: RESERVOIR POMPE HYDRAULIQUE VANNE DE PRIORITE ACCUMULATEUR DE FREINAGE DOSEUR DE SUSPENSION FREINAGE ARRIERE FREIN FREIN FREIN FREIN AVANT AVANT ARRIERE ARRIERE GAUCHE DROIT DROIT GAUCHE 5) FONCTIONNEMENT: - Les véhicules sont équipés de freins à disques sur les 4 roues. - L’alimentation en pression des étriers est assurée par le DOSEUR DISTRIBUTEUR. - Les circuits de freins avants et arrières sont séparés. - Le circuit de freinage arrière est alimenté par la suspension arrière. Sécurité: Les éléments suivants permettent l’arrèt du véhicule en cas de défaillance de la source de pression principale: - Pour les freins avants: L’accumulateur principal ou l’accumulateur de freinage. - Pour les freins arrières: La pression dela suspension. LPR LA BRIQUERIE THEME TECHNIQUE CLASSE: N° 1/4 THIONVILLE LE FREINAGE DATE: Fisne D. 1) FINALITE: - Assurer la mise à…
