30007357-MANUAL INST DESL THOR INV OMS

1 - DIMENSÕES E PESO - THOR MONOFÁSICO INVERTER MANUAL DE INSTALAÇÃO E OPERAÇÃO A= 370 mm DESLIZANTE THOR MONOFÁSICO INVERTER B=C= 200370 mmmm 1 - 1 ESPECIFICAÇÕES TÉCNICAS Tempo/Operação 1m Peso do Portão Até 1500 Velocidade (m/min) 13 2 - CARACTERISTICAS TÉCNICAS 3 - VERIFICAÇÕES INICIAIS 3.1 - Verificar o local para instalação do automatizador. MODELO: DZ THOR MONOFÁSICO INVERTER Tensão Nominal: 220V ~ 60Hz 3.2 - Verificar a instalação elétrica (Monofásico 220v) Potência Aproximada: 600 W Corrente Nominal: 2,7 A 3.3 - Verificar dimensionamento dos cabos. Rotação do Motor: 1650rpm 3.4 - Verificar para instalações no piso se existe acúmulos de água no local. IPX4 3.5 - Verificar as roldanas e rolamentos do portão se giram livremente. Temperatura de Operação: 3.6 - Verificar o esforço aplicado para abrir ou fechar, não deve ser excessivo. 5°C 60°C 3.7 - Verificar se o piso para a instal

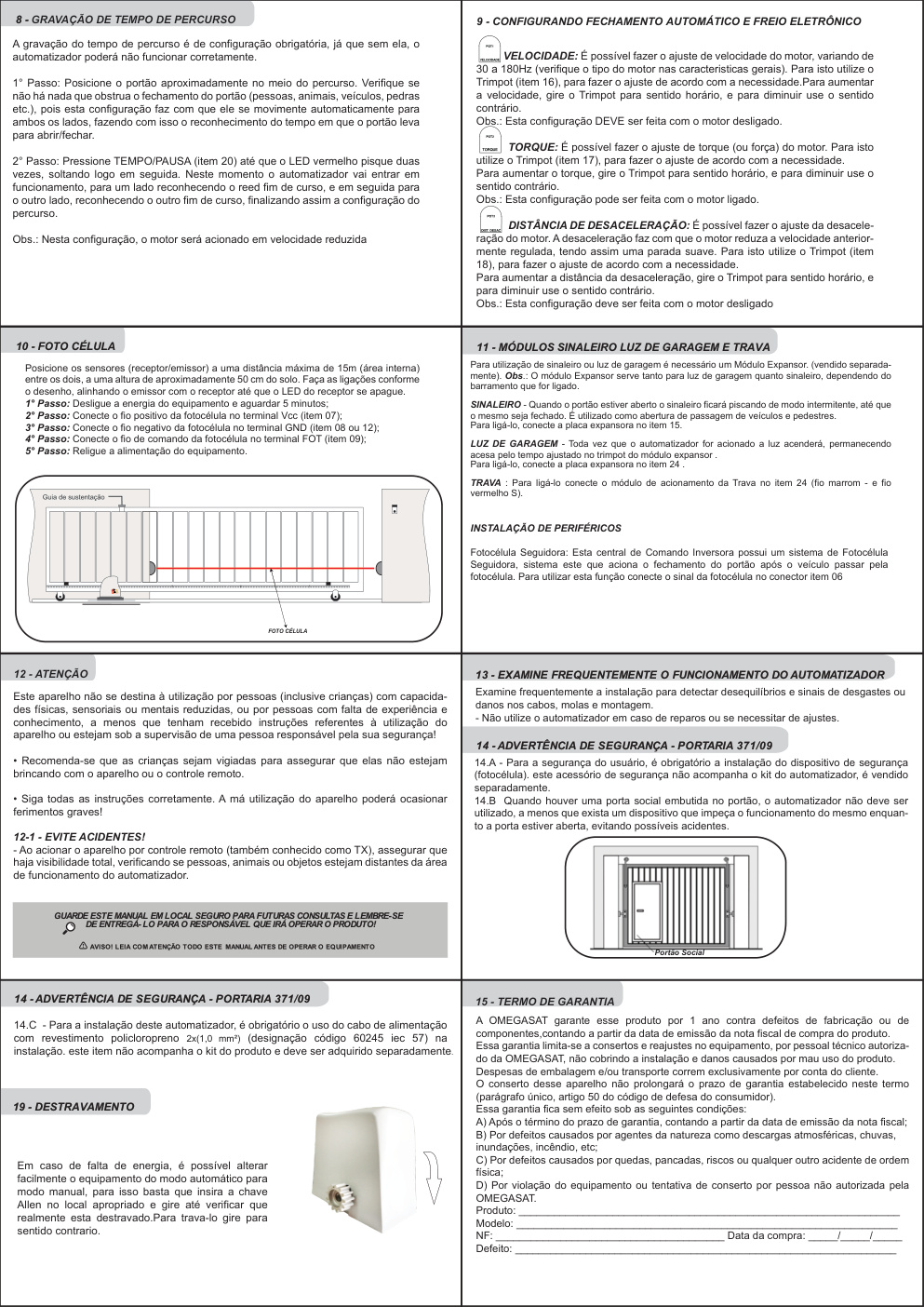

1 - DIMENSÕES E PESO - THOR MONOFÁSICO INVERTER MANUAL DE INSTALAÇÃO E OPERAÇÃO DZ THOR A= 370 mm DESLIZANTE THOR MONOFÁSICO INVERTER B=C= 200370 mmmm Peso= 21 Kg 1 - 1 ESPECIFICAÇÕES TÉCNICAS DZ THOR Tempo/Operação 1m Peso do Portão Até 1500 Velocidade (m/min) 13 Tensão (V) 220 30007357 2 - CARACTERISTICAS TÉCNICAS 3 - VERIFICAÇÕES INICIAIS 3.1 - Verificar o local para instalação do automatizador. MODELO: DZ THOR MONOFÁSICO INVERTER Tensão Nominal: 220V ~ 60Hz 3.2 - Verificar a instalação elétrica (Monofásico 220v) Potência Aproximada: 600 W Corrente Nominal: 2,7 A 3.3 - Verificar dimensionamento dos cabos. Rotação do Motor: 1650rpm 3.4 - Verificar para instalações no piso se existe acúmulos de água no local. Classe 2 IPX4 3.5 - Verificar as roldanas e rolamentos do portão se giram livremente. Temperatura de Operação: 3.6 - Verificar o esforço aplicado para abrir ou fechar, não deve ser excessivo . 5°C 60°C 3.7 - Verificar se o piso para a instalação da máquina está consistente, caso contrário fazer uma base de concreto nas medidas X Y (ver ao lado). Protetor Térmico do Motor: 170°C Carga: 450N 3.8 - Verificar se a temperatura ambiente está adequada conforme especificado na Tempo…
