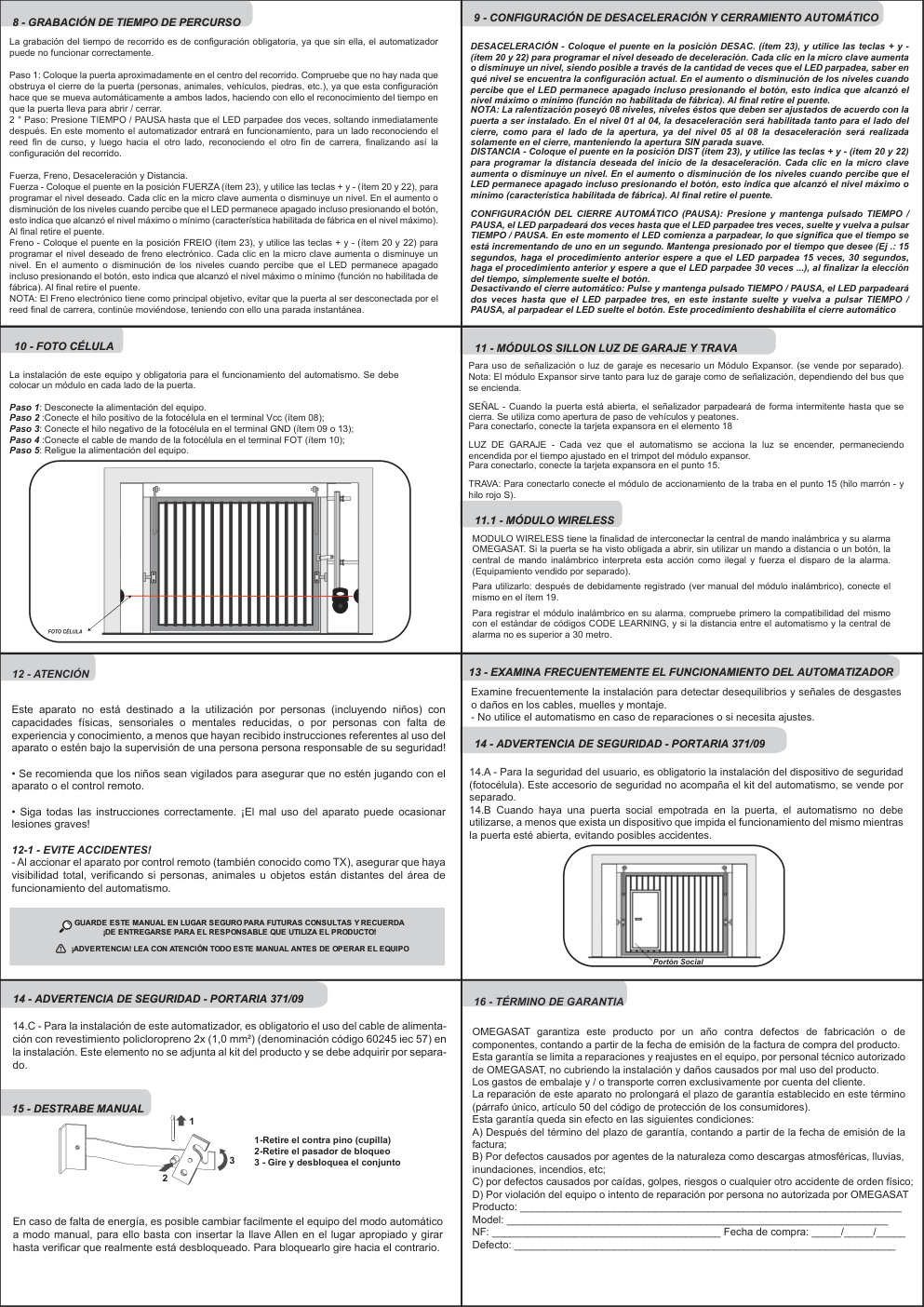

30007367-MANUAL INST BASC EASY ESP OMS

1 - VISIÓN GENERAL MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ESTRUCTURA DEL PORTÓN CUADRO DEL PORTÓN BRAZO DEL PORTÓN BRAZO DEL PORTÓN E SOPORTE 1 TUBO 1 LEVADIZO EASY E SOPORTE 1 ARTICULADOR FIN DE E SOPORTE 2 E SOPORTETUBO 2 2 COLUMNA DEL PORTÓN CUANDO EL PORTÓN ABRIR PARA DENTRO EL BRAZO DE LA MAQUINA DEBE SER DE 2 - CARACTERISTICAS TÉCNICAS 3 - VERIFICACIONES INICIALES 3.1. Comprobar las condiciones para una buena instalación del equipo; 3.2 - Verificar la energía eléctrica (127v / 220v / 380v); 3.3 - Determinar el mejor lugar para la instalación del equipo, (preferiblemente en un lugar con menos flujos MODEL: LEVADIZO EASY de personas); Tensión Nominal: 220V ~ 50Hz 3.4 - Probar la estructura: abrir y cerrar la puerta totalmente, forzar una de las puntas para ver si no tuerce excesivamente; de acuerdo con el dibujo abajo; Potencia Aproximada: 350 W 3.5 - El esfuerzo para abrir y cerrar

1 - VISIÓN GENERAL MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ESTRUCTURA DEL PORTÓN CUADRO DEL PORTÓN BRAZO DEL PORTÓN BRAZO DEL PORTÓN TUBO 1 E SOPORTE 1 TUBO 1 LEVADIZO EASY E SOPORTE 1 BRAZO ARTICULADOR FIN DE CURSO EJE DE GIRO PORTÓN TUBO 2 E SOPORTE 2 E SOPORTETUBO 2 2 EJE DE GIRO COLUMNA DEL PORTÓN CUANDO EL PORTÓN ABRIR PARA DENTRO EL BRAZO DE LA MAQUINA DEBE SER DE 0,5M MAYOR 30007367 2 - CARACTERISTICAS TÉCNICAS 3 - VERIFICACIONES INICIALES 3.1. Comprobar las condiciones para una buena instalación del equipo; 3.2 - Verificar la energía eléctrica (127v / 220v / 380v); 3.3 - Determinar el mejor lugar para la instalación del equipo, (preferiblemente en un lugar con menos flujos MODEL: LEVADIZO EASY de personas); Tensión Nominal: 220V ~ 50Hz 3.4 - Probar la estructura: abrir y cerrar la puerta totalmente, forzar una de las puntas para ver si no tuerce excesivamente; de acuerdo con el dibujo abajo; Potencia Aproximada: 350 W 3.5 - El esfuerzo para abrir y cerrar la puerta tiene que ser igual; Corriente Nominal: 1,6A 3.6 - Verificar el curso de giro del eje de la puerta: Si formales que 1,40m, se recomienda la instalación de Rotación del Motor:1700 rpm una máquina de 2m; de acuerdo…
