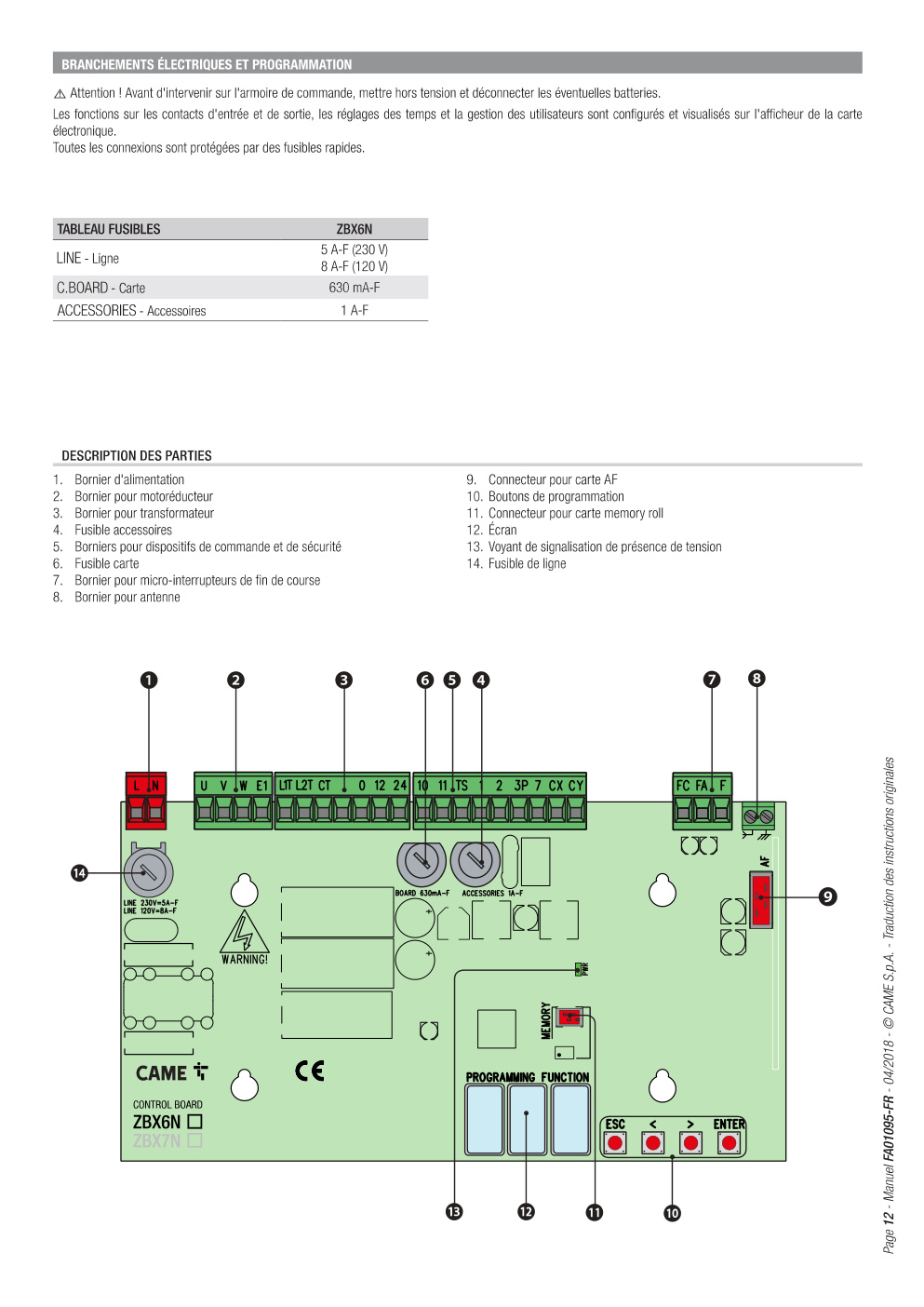

Automatisme pour portails coulissants FA01095-FR MANUEL D'INSTALLATION BRANCHEMENTS ELECTRIQUES ET PROGRAMMATION À Attention! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries. Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur de la carte Toutes les connexions sont protégées par des fusibles rapides. TABLEAU FUSIBLES ZBX6N LINE - Ligne 8 AF (120 V) - Carte 630 mA-F ACCESSORIES - Accessoires 1A-F DESCRIPTION DES PARTIES 1. Bornier d'alimentation 9. Connecteur pour carte AF 2. Bornier pour motoréducteur 10. Boutons de programmation 3. Bornier pour transformateur 11. Connecteur pour carte memory roll 4. Fusible accessoires 12. Ecran 5. Borniers pour dispositifs de commande et de sécurité 13. Voyant de signalisation de prése

| .COM Automatisme pour portails coulissants FA01095-FR Série BX Bees Bee BX-68 MANUEL D'INSTALLATION BRANCHEMENTS ELECTRIQUES ET PROGRAMMATION À Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries. Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur de la carte électronique. Toutes les connexions sont protégées par des fusibles rapides. TABLEAU FUSIBLES ZBX6N 5 A-F (230 V) LINE - Ligne 8 AF (120 V) C.BOARD - Carte 630 mA-F ACCESSORIES - Accessoires 1A-F DESCRIPTION DES PARTIES 1. Bornier d'alimentation 9. Connecteur pour carte AF 2. Bornier pour motoréducteur 10. Boutons de programmation 3. Bornier pour transformateur 11. Connecteur pour carte memory roll 4. Fusible accessoires 12. Ecran 5. Borniers pour dispositifs de commande et de sécurité 13. Voyant de signalisation de présence de tension 6. Fusible carte 14. Fusible de ligne 7. Bornier pour micro-interrupteurs de fin de course 8. Bornier pour antenne 1 2 3 9 Oo CG 7 8 8 —_—ooooS_E__EM|!.~”—"-—".1-".”.WW”22T{w”T a] Es wo UV dW ENV LTT cT | 0 12 241/10 HÎTS | 2…
