Service Manual @m=y SCNNeIder Service Manual LUS WE NIV ré) ff wate 17 cre mag We MIN SO LUI IT IDR LIDIL I Ident-Nr.: 33 624 Ersatzteilliste für Matrix-Drucker DMP 3000 Parts List for Matrix Printer DMP 3000 Best.-Nr. Bezeichnung Description Teile-Nr. Zeich.-Pos. Part.-No. Part.-Nr. Ref.-No. 37106 00-424 Gehäuse-Oberteil Top cabinet 301E0001-3000 1 37107 00-423 Gehäuse-Boden Bottom cabinet 301E0002-3000 2 37108 00-424 Abdeckhaube Dust cover 300D0001-3000 3 3710900-4285 Knopf Papiertransport Rotary knob 304B0001-3000 4 Shield plate 201B0002-2000 5 Heatsink 201B0001-2000 6 Paper Guide 201B0004-2000 7 Metal leg 201B0003-2000 8 Earth tag 201A0005-2000 9 37110 00-5904 Beschr.-Feld Name Nameplate 204A0003-3000 10 32191 00-5904 Beschr.-Feld Funktion Function inlay 305A0011-2000 11 Bottom inlay 305A0003-2000 12 Rubber foot 307A0001-1016 13 Rubber ring 307A1001-2000 14 32192 00-501 Mechanik Druc

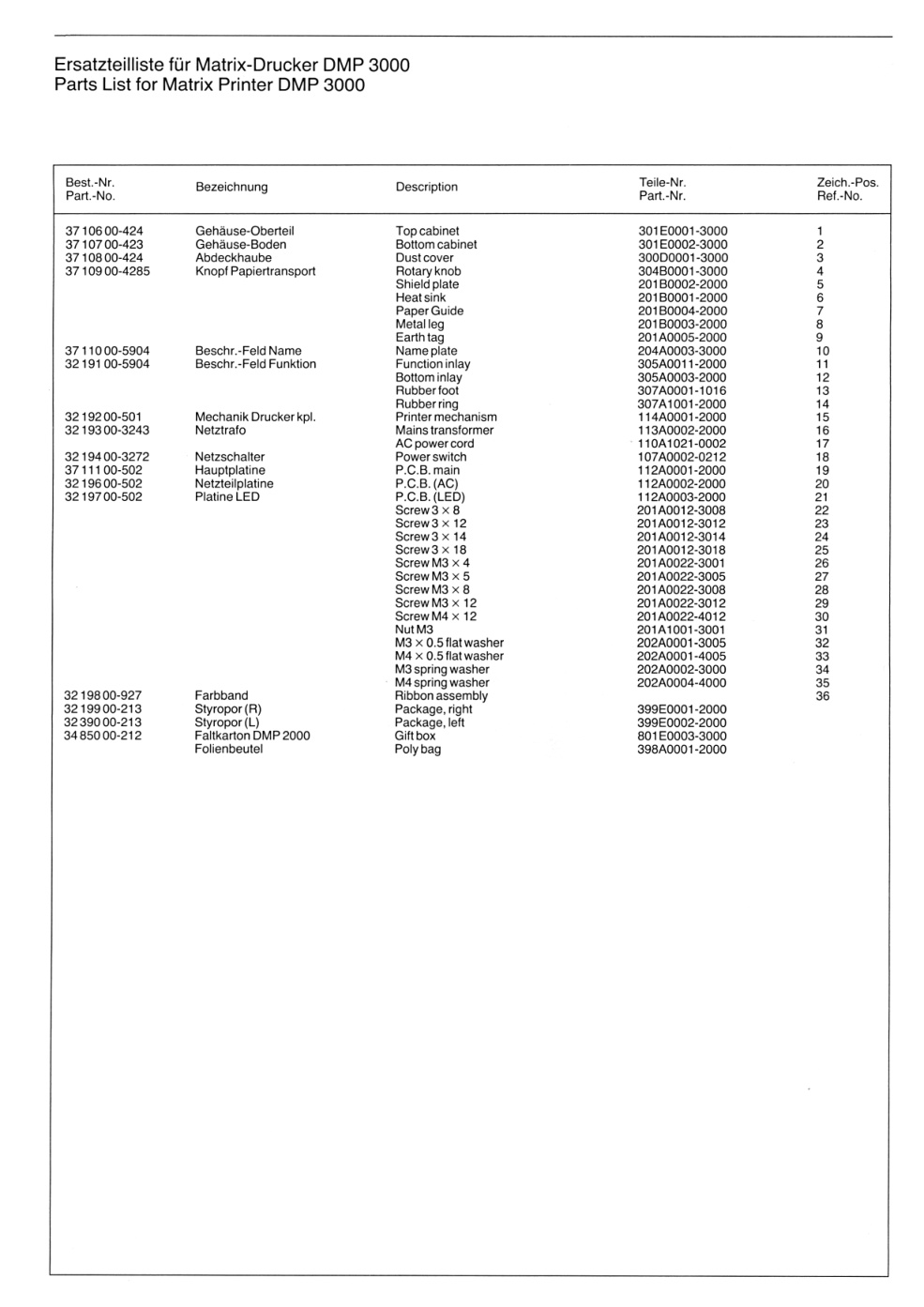

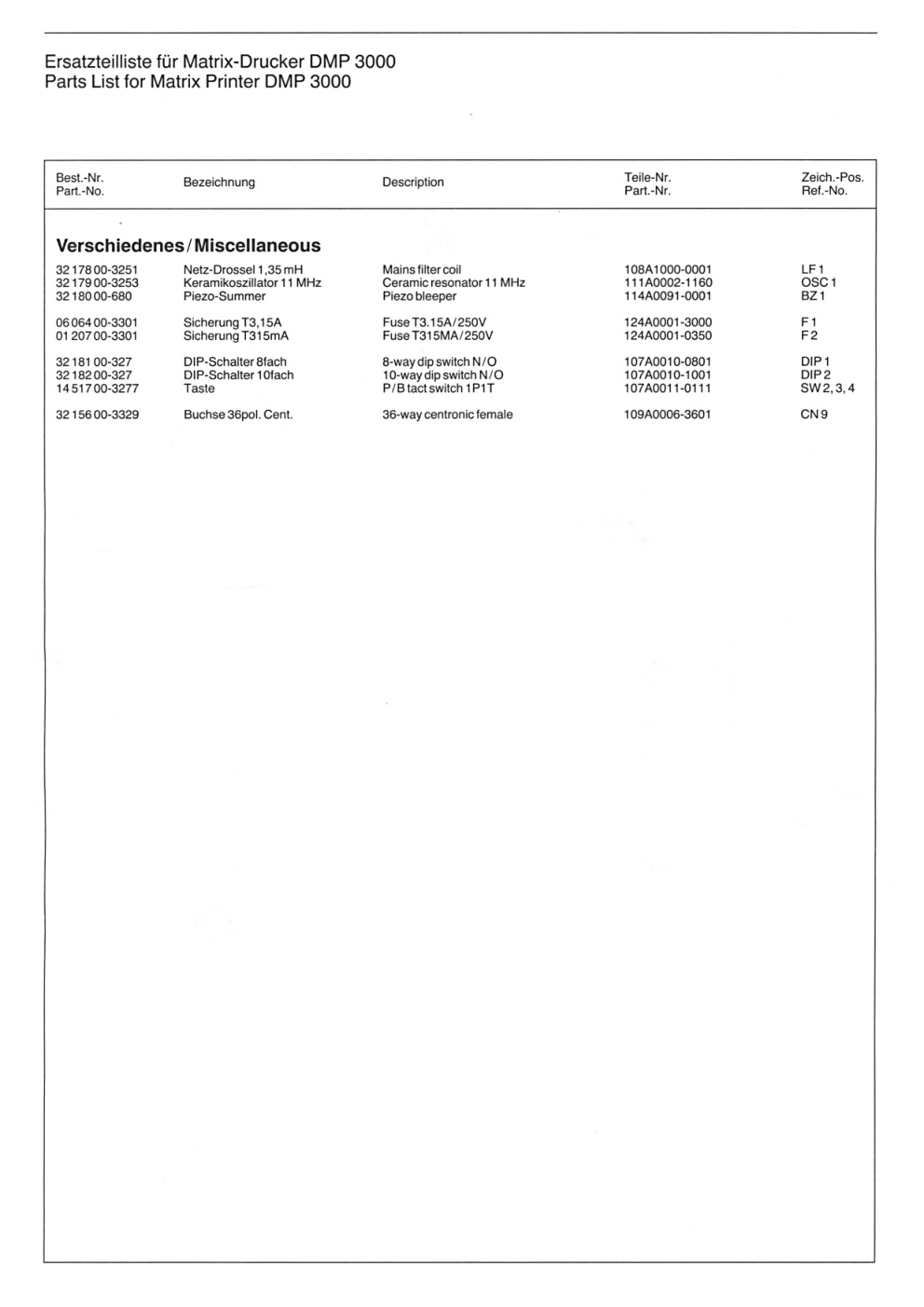

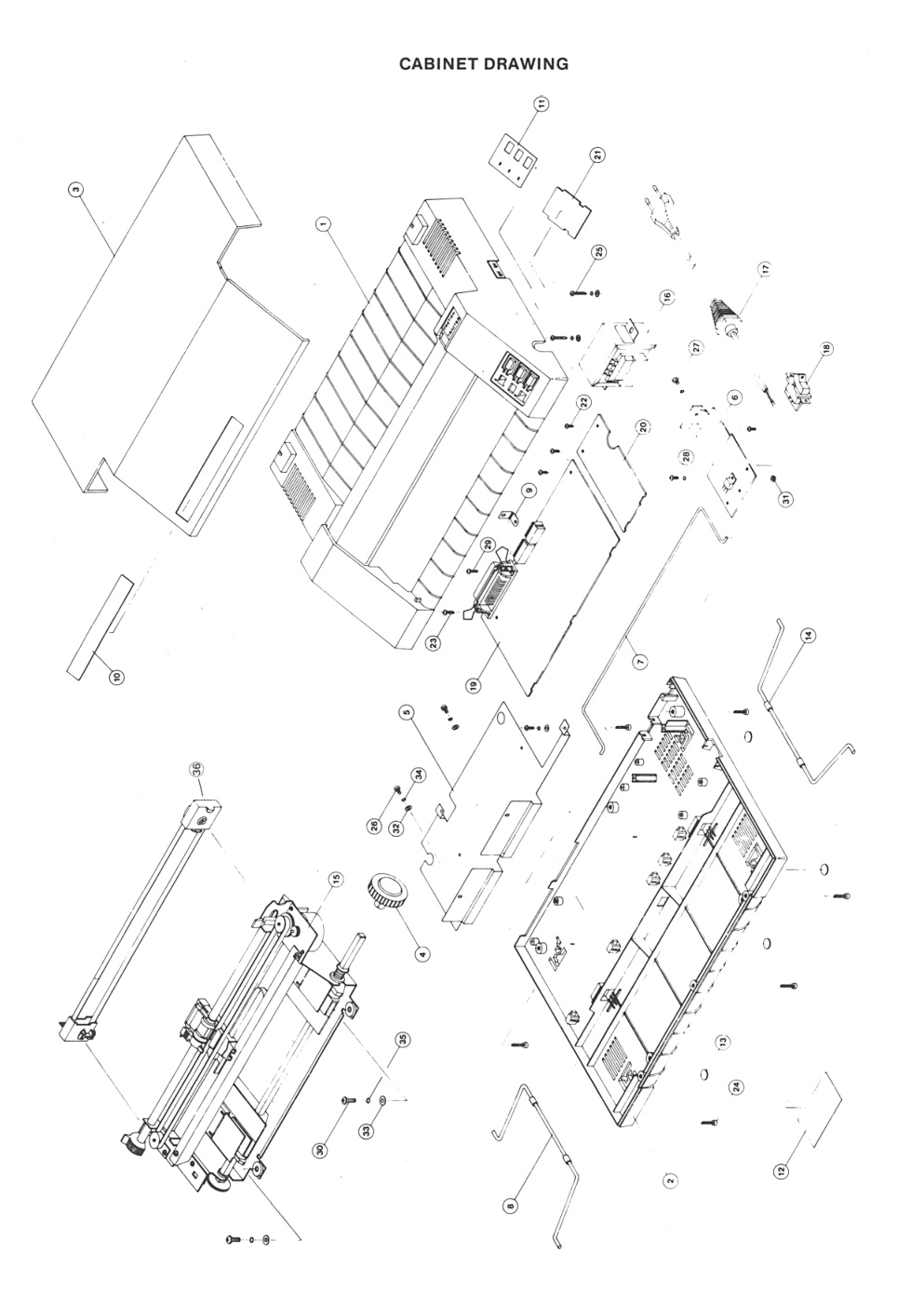

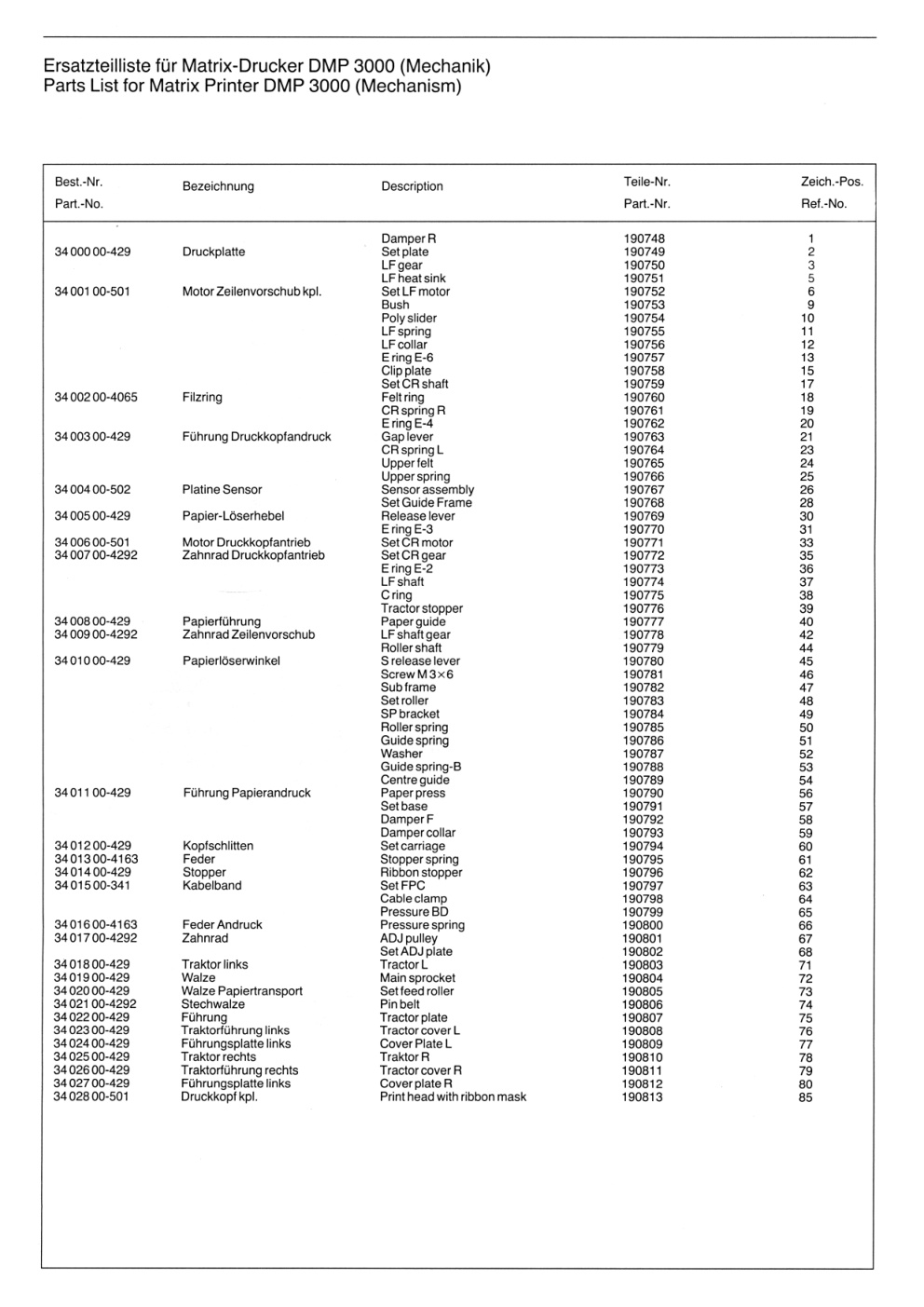

Kundendienst-Handbuch Service Manual Schneider DMP3000 Ä Ident-Nr.:33 624 Ersatzteilliste für Matrix-Drucker DMP 3000 Parts List for Matrix Printer DMP 3000 Best.-Nr. Bezeichnung Description Teile-Nr. Zeich.-Pos. Part.-No. Part.-Nr. Ref.-No. 37106 00-424 Gehäuse-Oberteil Top cabinet 301E0001-3000 1 37107 00-423 Gehäuse-Boden Bottom cabinet 301E0002-3000 2 37108 00-424 Abdeckhaube Dust cover 300D0001-3000 3 3710900-4285 Knopf Papiertransport Rotary knob 304B0001-3000 4 Shield plate 201B0002-2000 5 Heatsink 201B0001-2000 6 Paper Guide 201B0004-2000 7 Metal leg 201B0003-2000 8 Earth tag 201A0005-2000 9 37110 00-5904 Beschr.-Feld Name Nameplate 204A0003-3000 10 32191 00-5904 Beschr.-Feld Funktion Function inlay 305A0011-2000 11 Bottom inlay 305A0003-2000 12 Rubber foot 307A0001-1016 13 Rubber ring 307A1001-2000 14 32192 00-501 Mechanik Drucker kpl. Printer mechanism 114A0001-2000 15 3219300-3243 Netztrafo Mains transformer 113A0002-2000 16 AC power cord 110A1021-0002 17 32194 00-3272 Netzschalter Power switch 107A0002-0212 18 37111 00-502 Hauptplatine P.C.B. main 112A0001-2000 19 32196 00-502 Netzteilplatine P.C.B. (AC) 112A0002-2000 20 3219700-502 Platine LED P.C.B. (LED)…
