Doosan DBC130 Mechanical Repair Manual

Nom du fichier : Doosan DBC130 Mechanical Repair Manual.pdf

Par pc

NC Boring Maintenance Manual

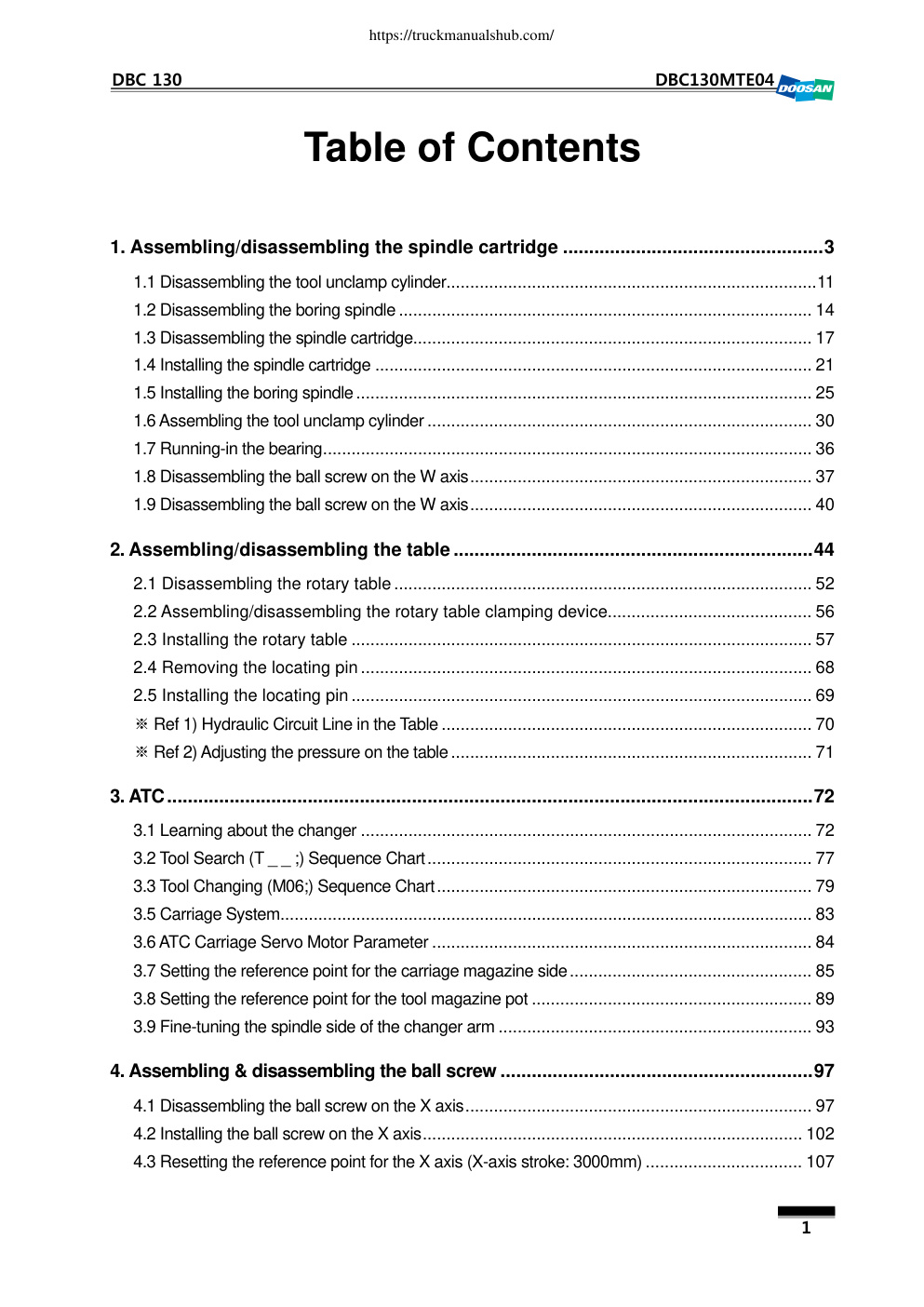

https://truckmanualshub.com/ Machine Tools NC Boring Maintenance Manual (DBC 130) https://truckmanualshub.com/ https://truckmanualshub.com/ DBC 130 DBC130MTE04 Table of Contents 1. Assembling/disassembling the spindle cartridge .................................................. 3 1.1 Disassembling the tool unclamp cylinder.............................................................................. 11 1.2 Disassembling the boring spindle ....................................................................................... 14 1.3 Disassembling the spindle cartridge.................................................................................... 17 1.4 Installing the spindle cartridge ............................................................................................ 21 1.5 Installing the boring spindle ................................................................................................ 25 1.6 Assembling the tool unclamp cylinder ................................................................................. 30 1.7 Running-in the bearing ....................................................................................................... 36 1.8…

157 pages 8,39 Mo PDF créé le 19/10/2012

Mots-clés

doosan dbc130 mechanical repair boring maintenance dbc https

Aperçu du document

Quelques pages ont été sélectionnées automatiquement afin de vérifier le contenu du document avant téléchargement.

10 aperçus
