Korg A5 SERVICE MANUAL ocr

Nom du fichier : Korg_A5_SERVICE_MANUAL-ocr.pdf

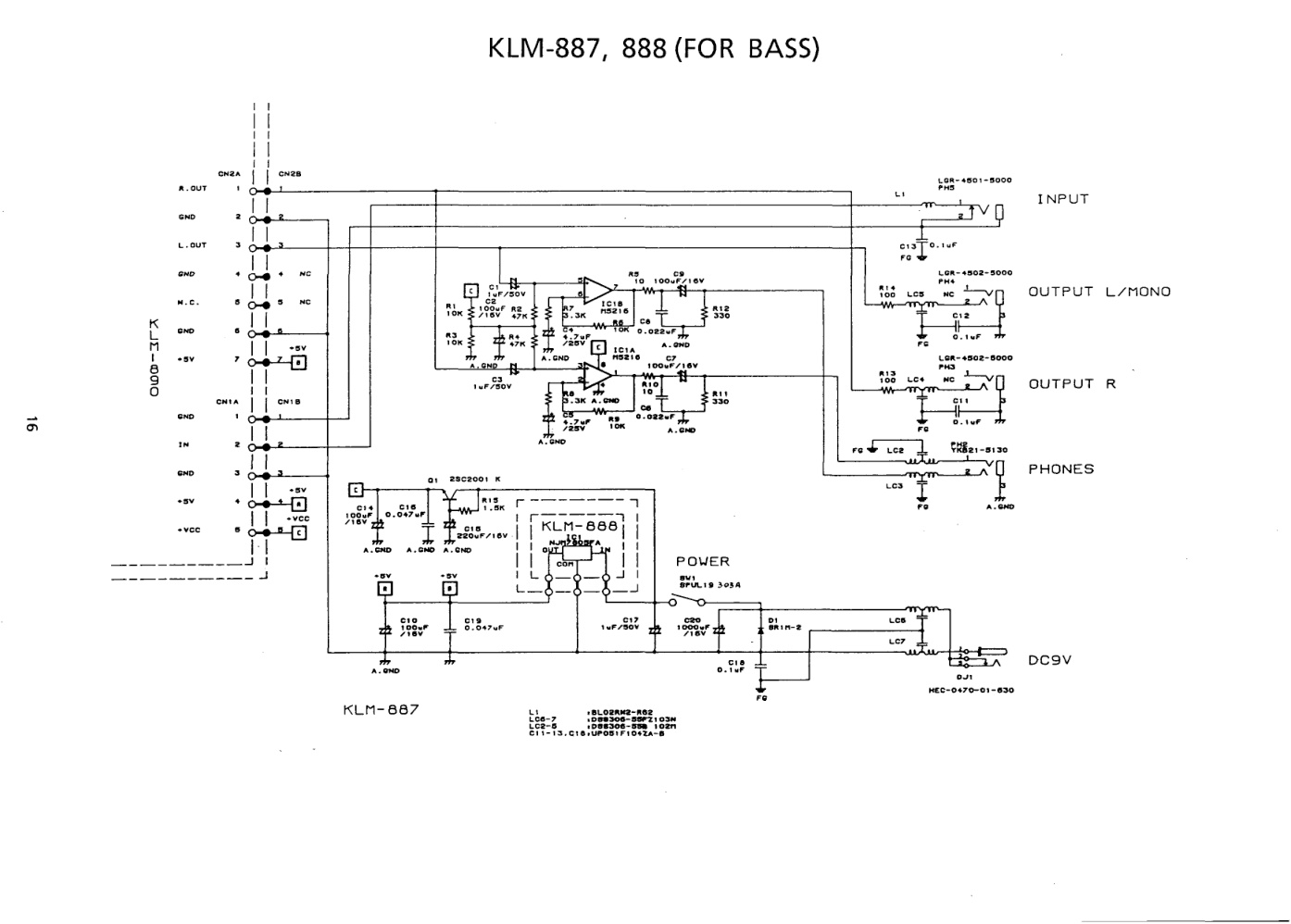

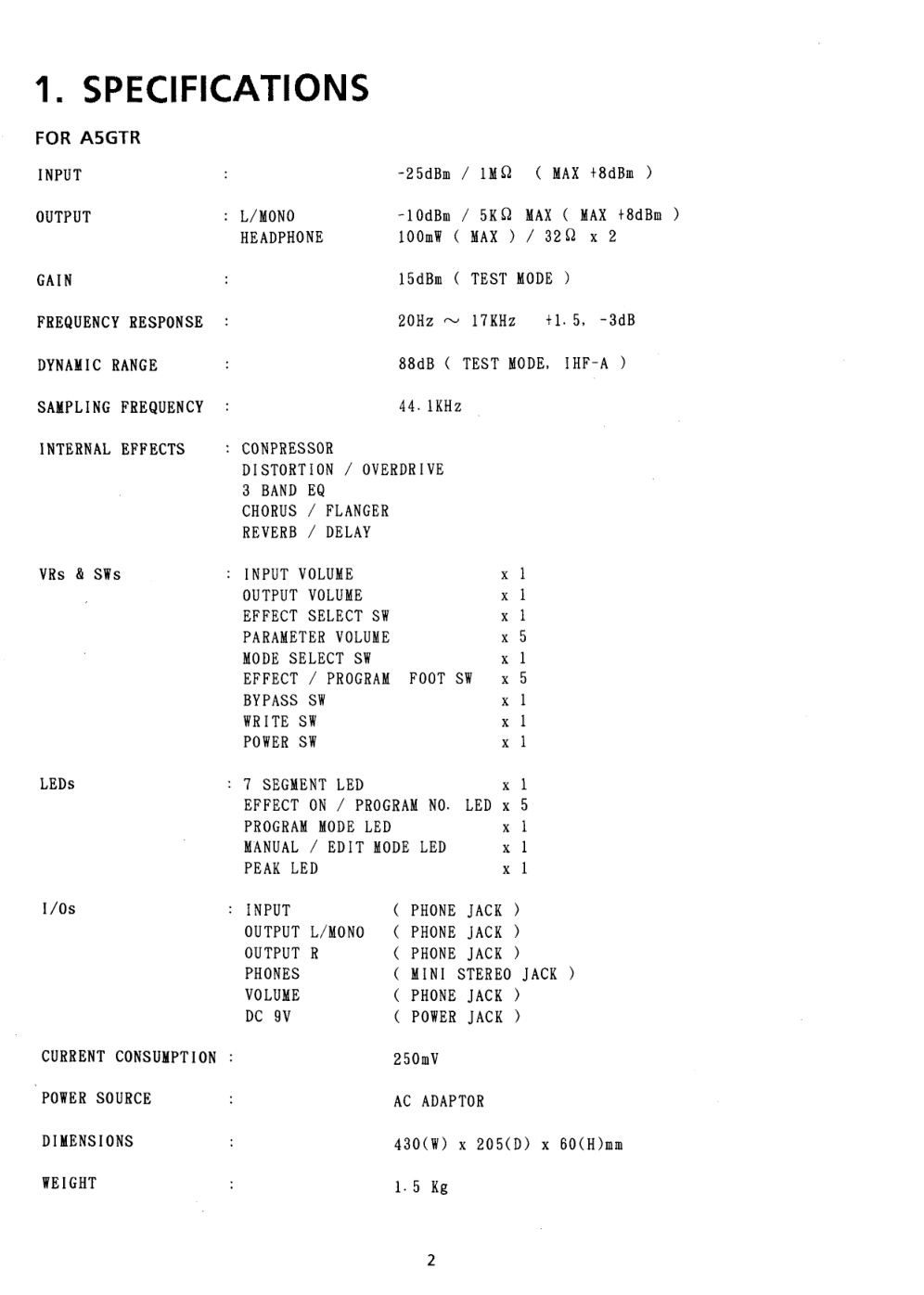

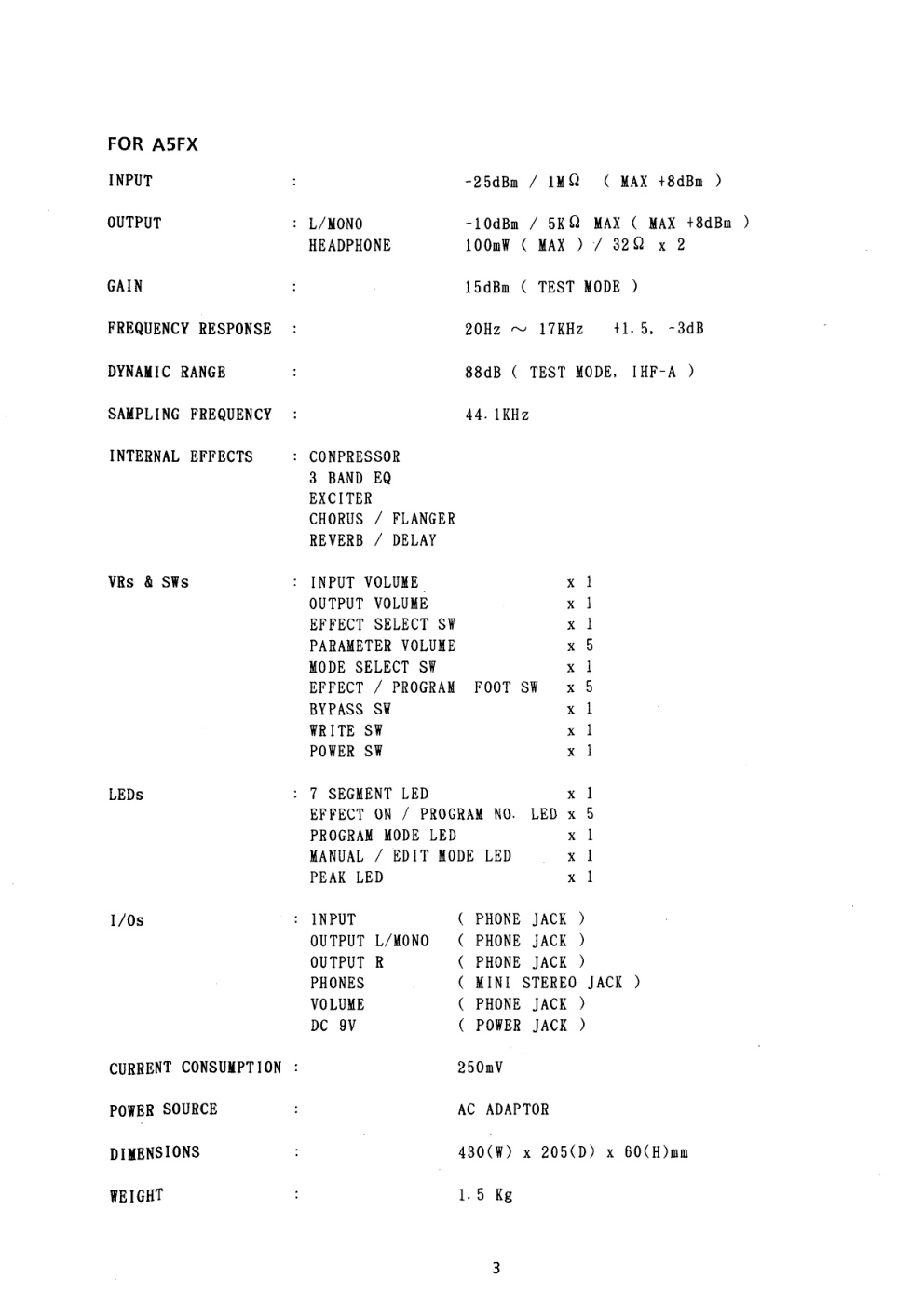

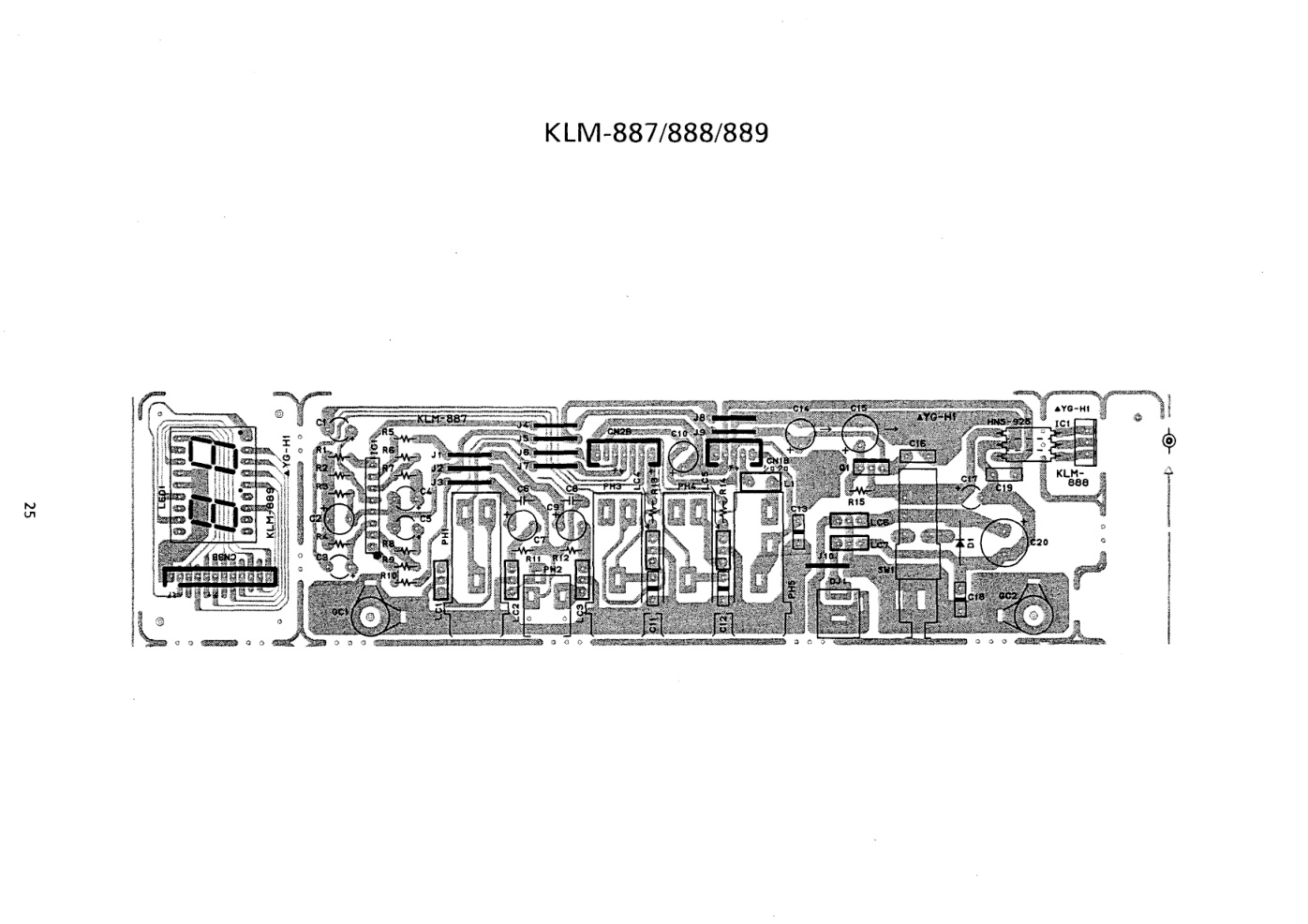

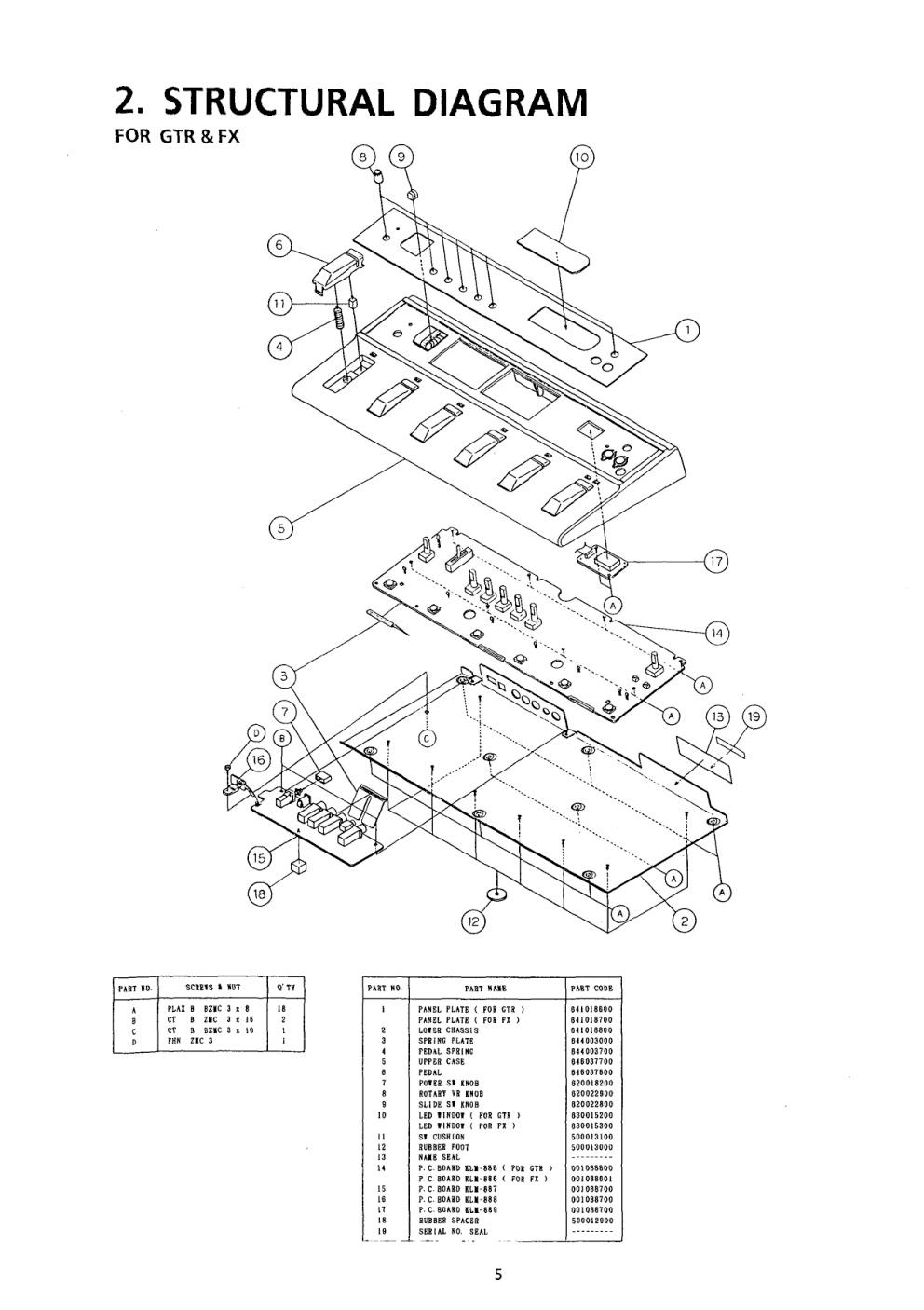

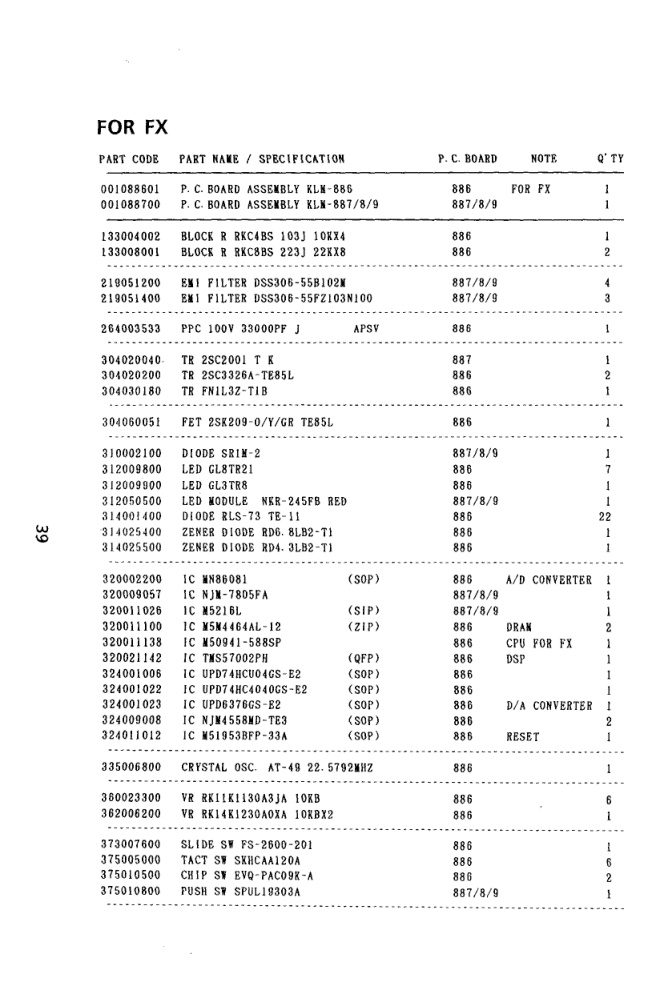

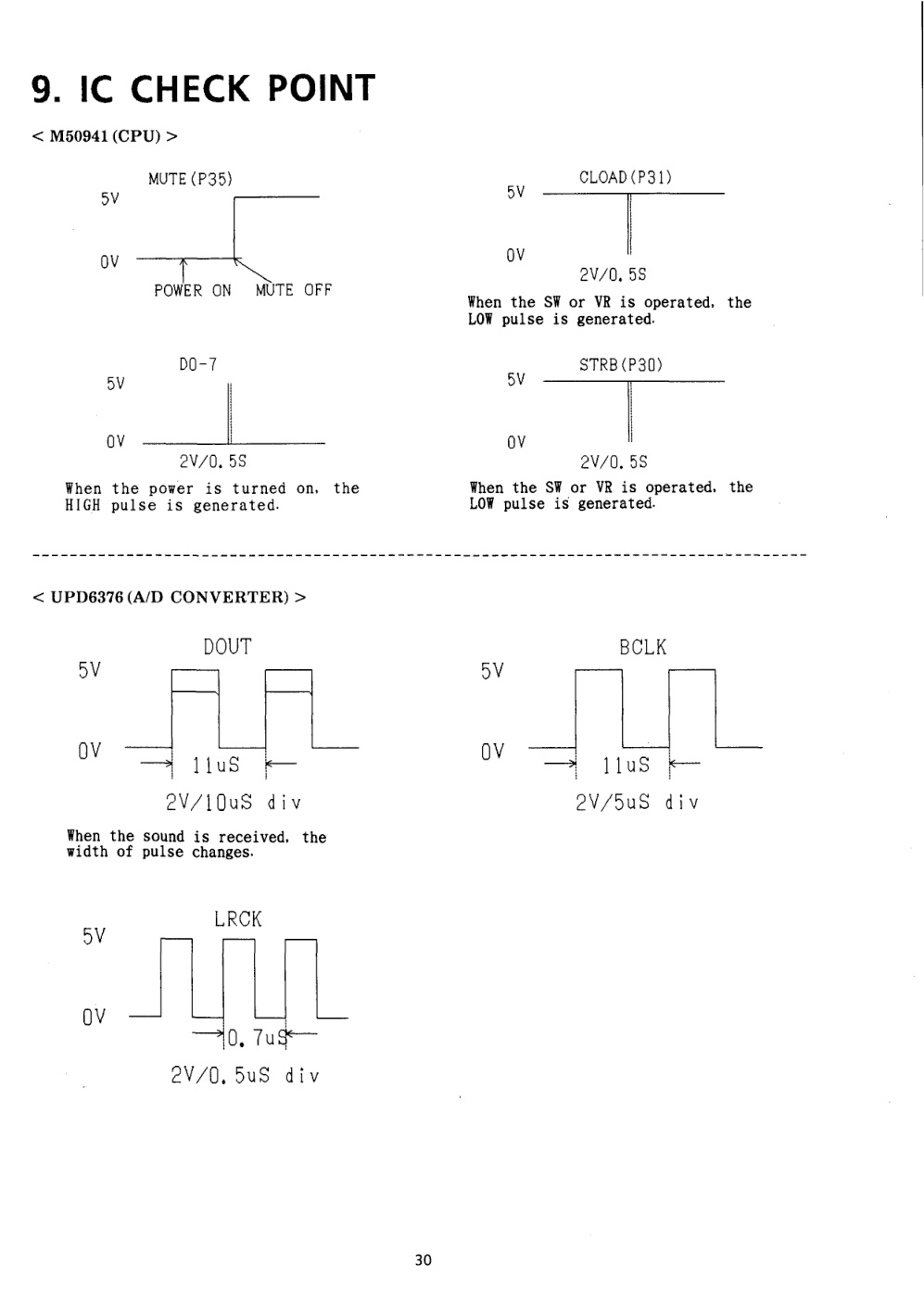

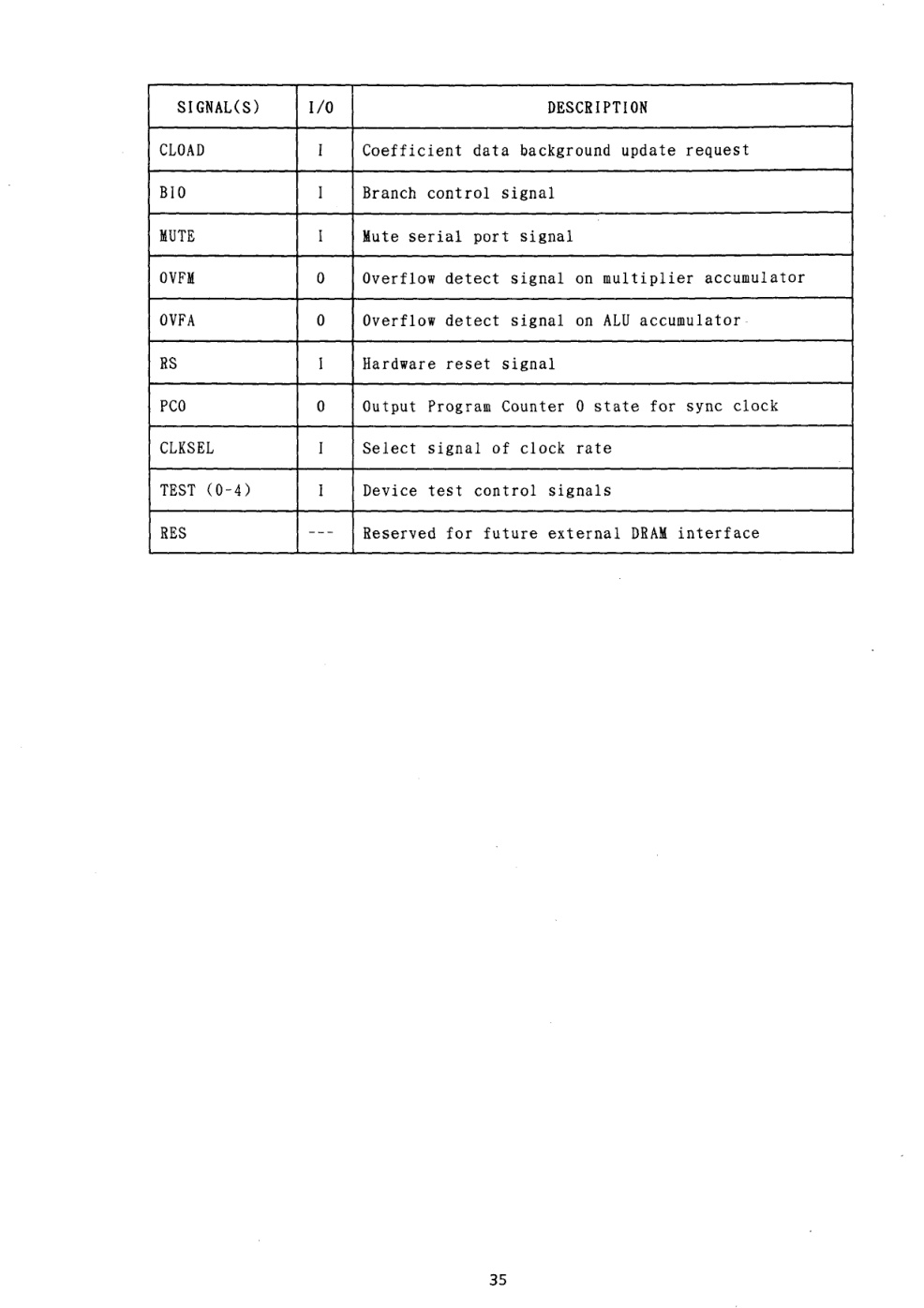

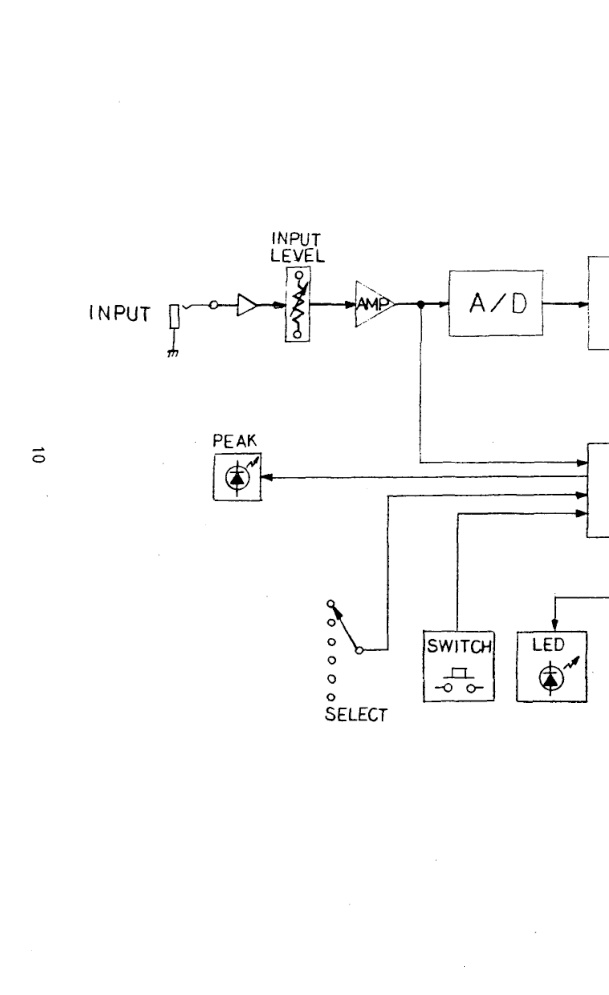

SIGNAL PROCESSOR Guitar / Multi-FX / Bass 1. SPECIFICATIONS.............................................................................. 2 2. STRUCTURAL DIAGRAM................................................................ 5 3. HOWTO DISASSEMBLE.......................................... 7 4. BLOCK DIAGRAM......................................... 9 5. CIRCUIT DIAGRAM...................................................................... 11 6. P. C BOARDS............................................................................... 17 7. CIRCUIT EXPLANATION.............................................................. 26 8. DIAGNOSTIC TEST........................................................................ 28 9. IC CHECK POINT........................................................................... 30 10. REFERENCE DATA....................................................

SERVICE MANUAL PERFORMANCE SIGNAL PROCESSOR Guitar / Multi-FX / Bass CONTENTS 1. SPECIFICATIONS .............................................................................. 2 2. STRUCTURAL DIAGRAM ................................................................ 5 3. HOWTO DISASSEMBLE .......................................... 7 4. BLOCK DIAGRAM ......................................... 9 5. CIRCUIT DIAGRAM ...................................................................... 11 6. P. C BOARDS ............................................................................... 17 7. CIRCUIT EXPLANATION .............................................................. 26 8. DIAGNOSTIC TEST ........................................................................ 28 9. IC CHECK POINT ........................................................................... 30 10. REFERENCE DATA ........................................................................ 32 11.11. PARTSPARTS LISTLIST ........................................................................................................................................................................ 3838 KORG 1. SPECIFICATIONS FOR A5GTR INPUT…

39 pages 2,59 Mo PDF créé le 29/01/2017

Mots-clés

jack mode led max output volume phone diagram test effect program input power service circuit korg specifications 8dbm
