NICE Era Plus EN 2

EN - Instructions and warnings for installation and use IT - Istruzioni ed avvertenze per l’installazione e l’uso FR - Instructions et avertissements pour l’installation et l’utilisation ES - Instrucciones y advertencias para la instalación y el uso DE - Installierungs-und Gebrauchsanleitungen und Hinweise PL - Instrukcje i ostrzeżenia do instalacji i użytkowania NL - Aanwijzingen en aanbevelingen voor installatie en gebruik

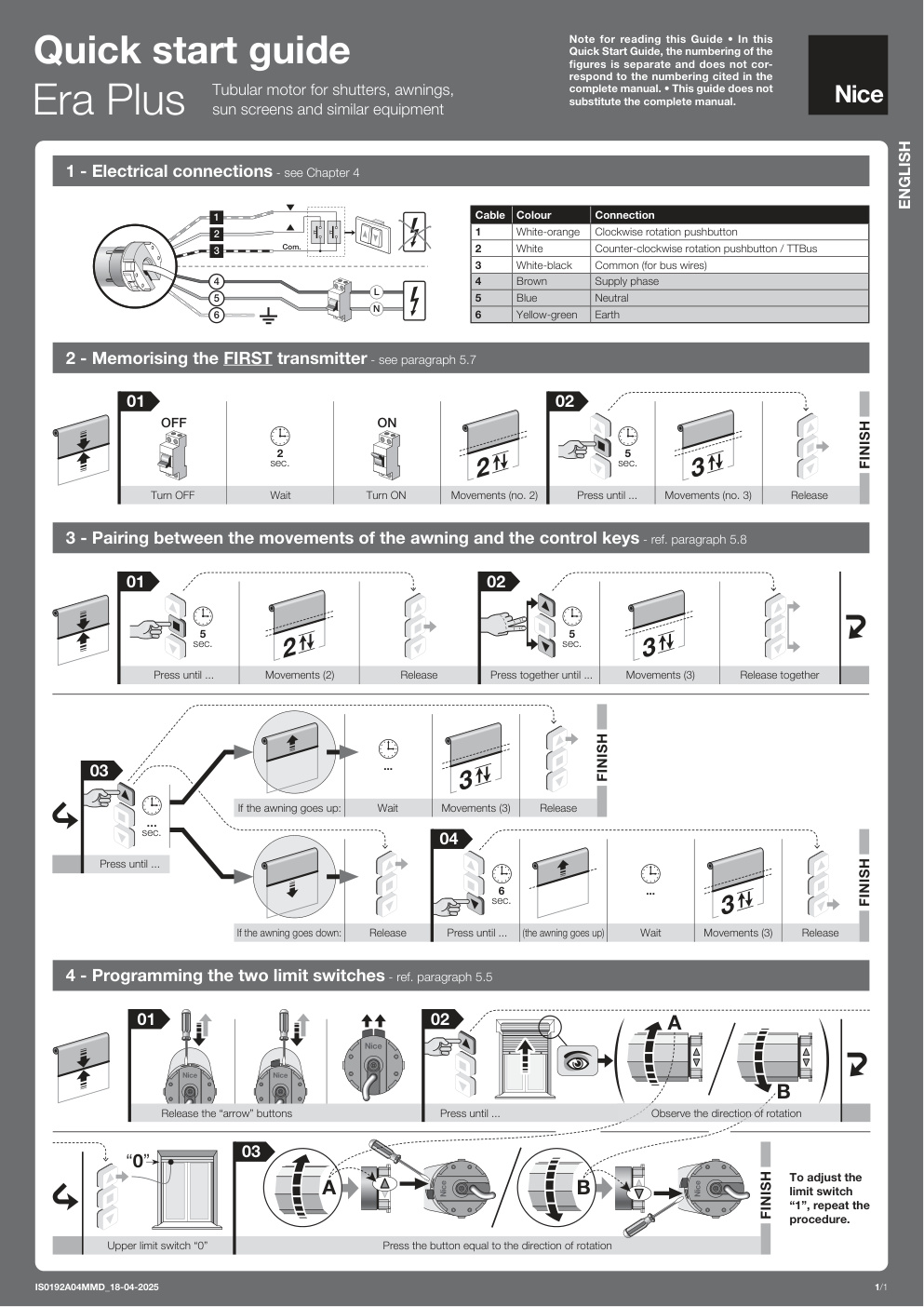

Era Plus E Plus M E Plus L Tubular motor EN - Instructions and warnings for installation and use IT - Istruzioni ed avvertenze per l’installazione e l’uso FR - Instructions et avertissements pour l’installation et l’utilisation ES - Instrucciones y advertencias para la instalación y el uso DE - Installierungs-und Gebrauchsanleitungen und Hinweise PL - Instrukcje i ostrzeżenia do instalacji i użytkowania NL - Aanwijzingen en aanbevelingen voor installatie en gebruik Note for reading this Guide • In this Quick Start Guide, the numbering of theQuick start guide figures is separate and does not cor- respond to the numbering cited in the Tubular motor for shutters, awnings, complete manual. • This guide does not substitute the complete manual. sun screens and similar equipmentEra Plus 1 - Electrical connections - see Chapter 4 ENGLISH 1 Cable Colour Connection 2 1 White-orange Clockwise rotation pushbutton 3 Com. 2 White Counter-clockwise rotation pushbutton / TTBus 3 White-black Common (for bus wires) 4 4 Brown Supply phase L 5 5 Blue Neutral N 6 Yellow-green Earth 6 2 - Memorising the FIRST transmitter - see paragraph 5.7 01 02 OFF ON 2 5 sec. sec. 2 3 Turn OFF Wait Turn ON Movements…
