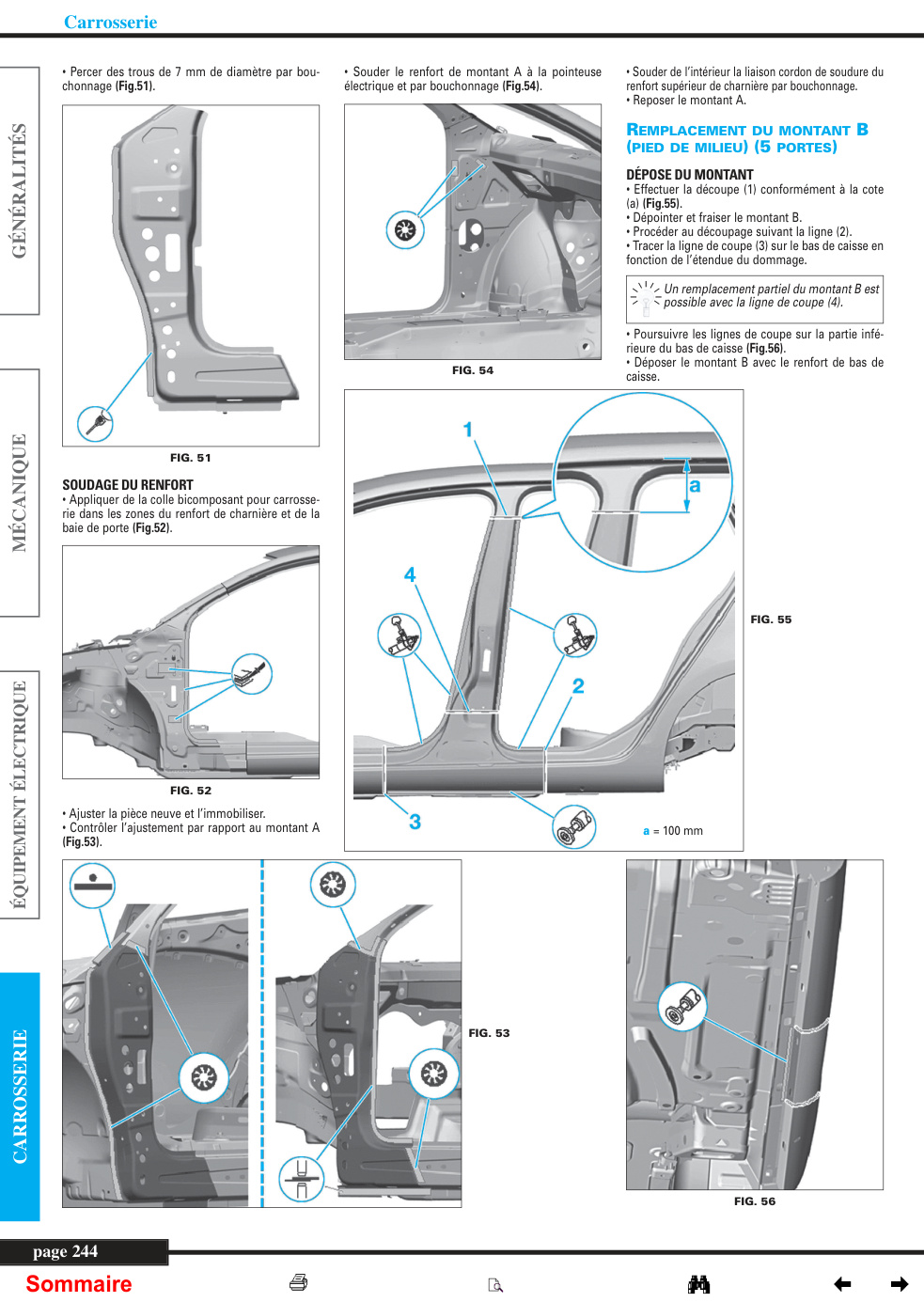

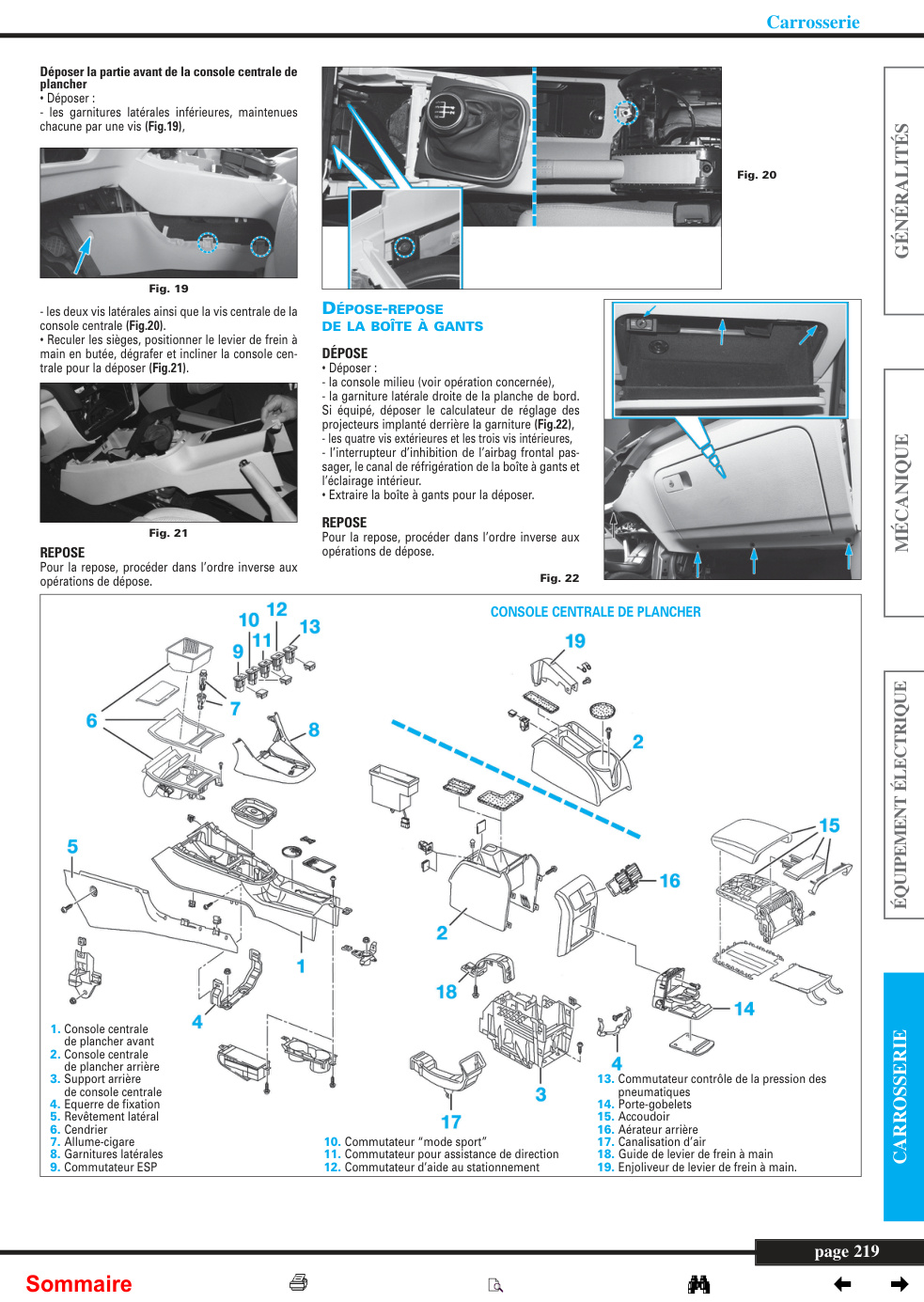

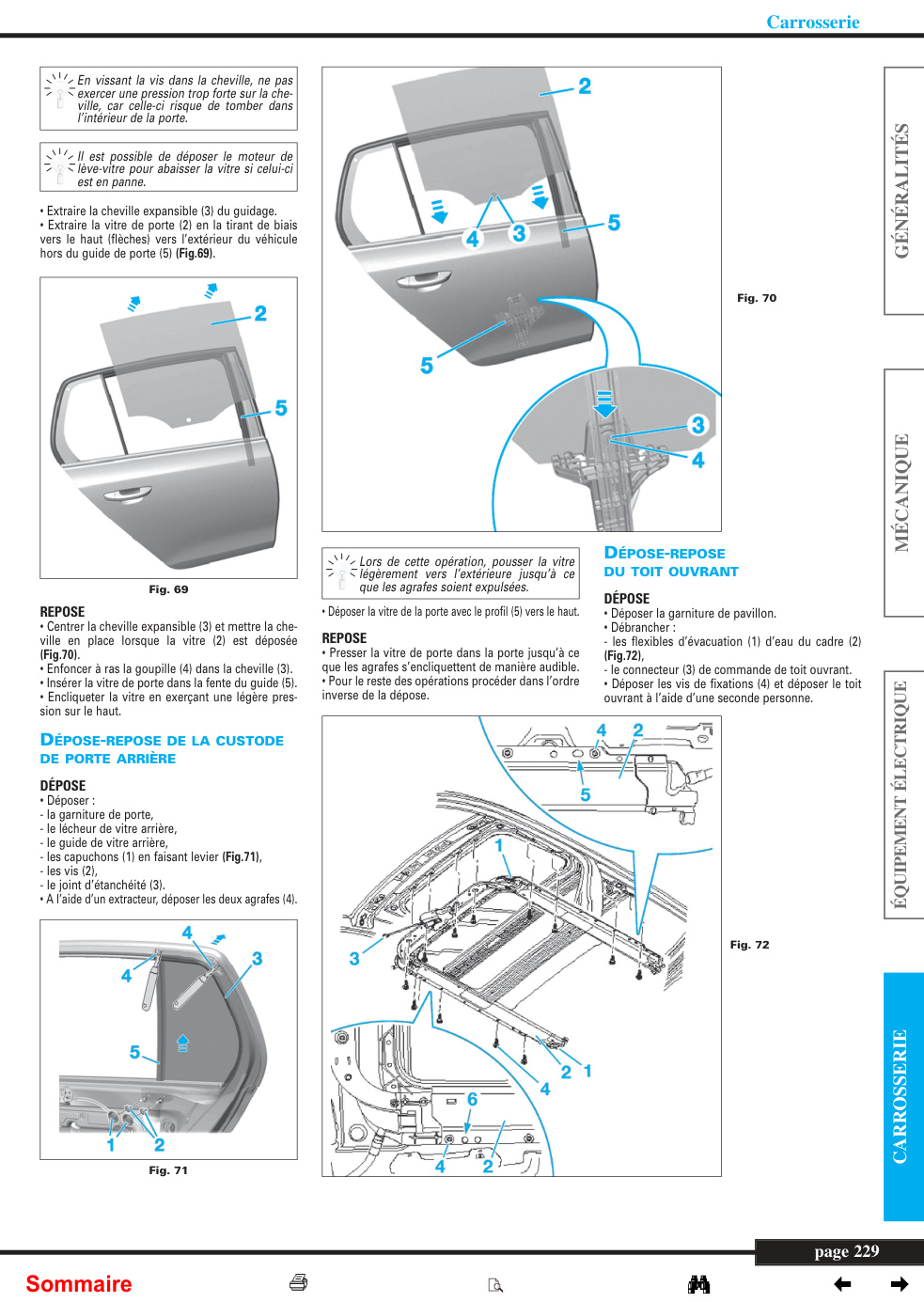

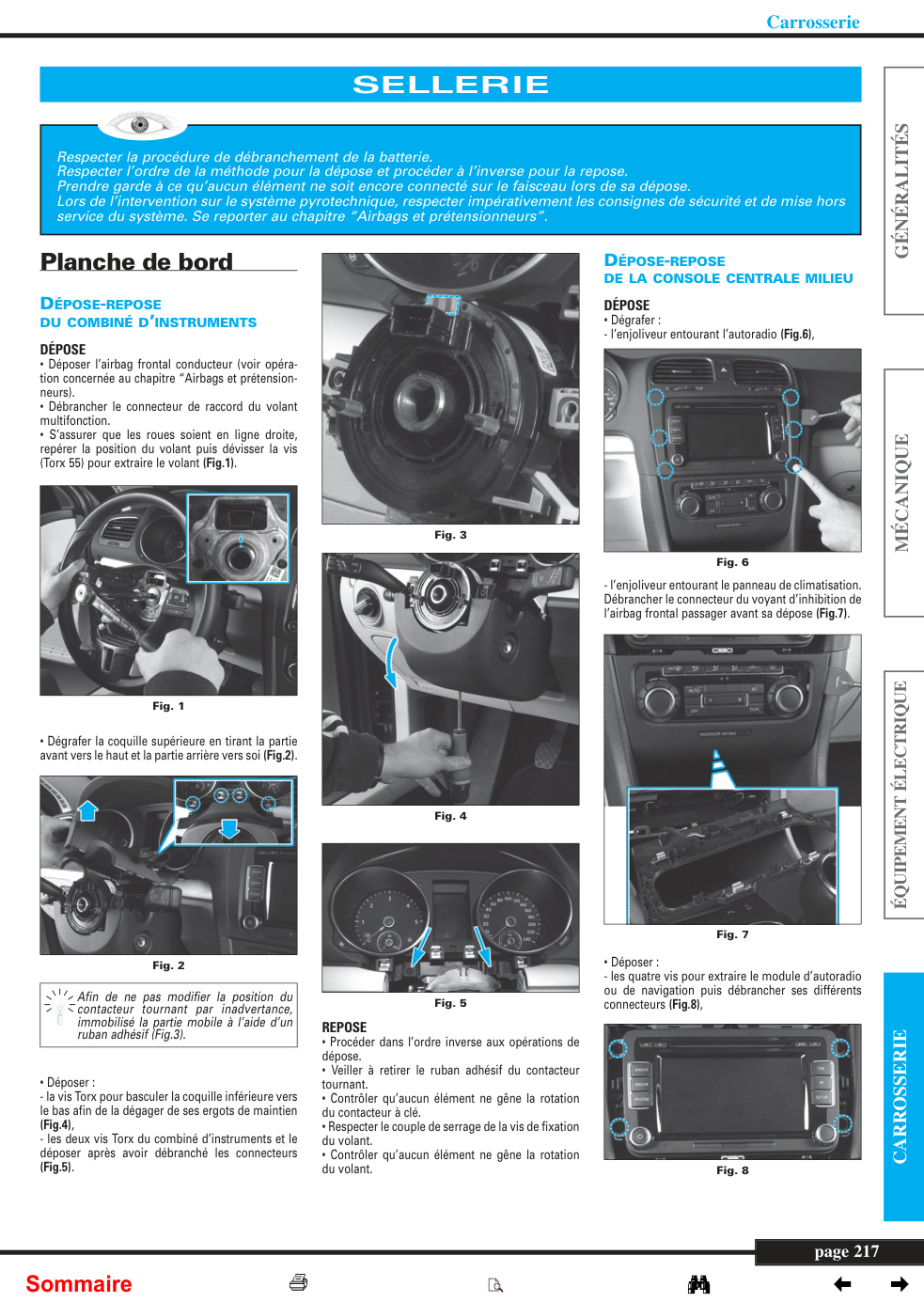

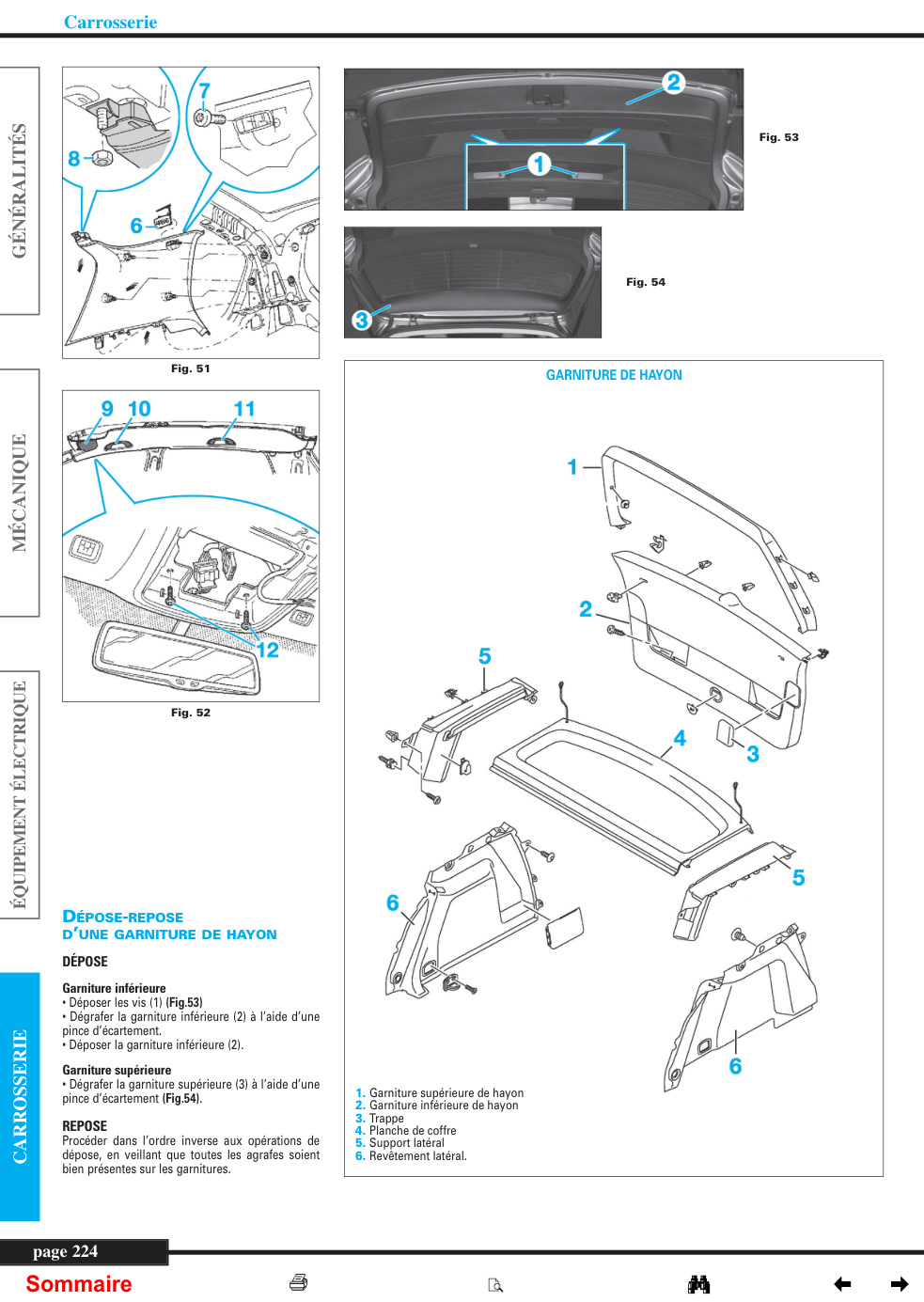

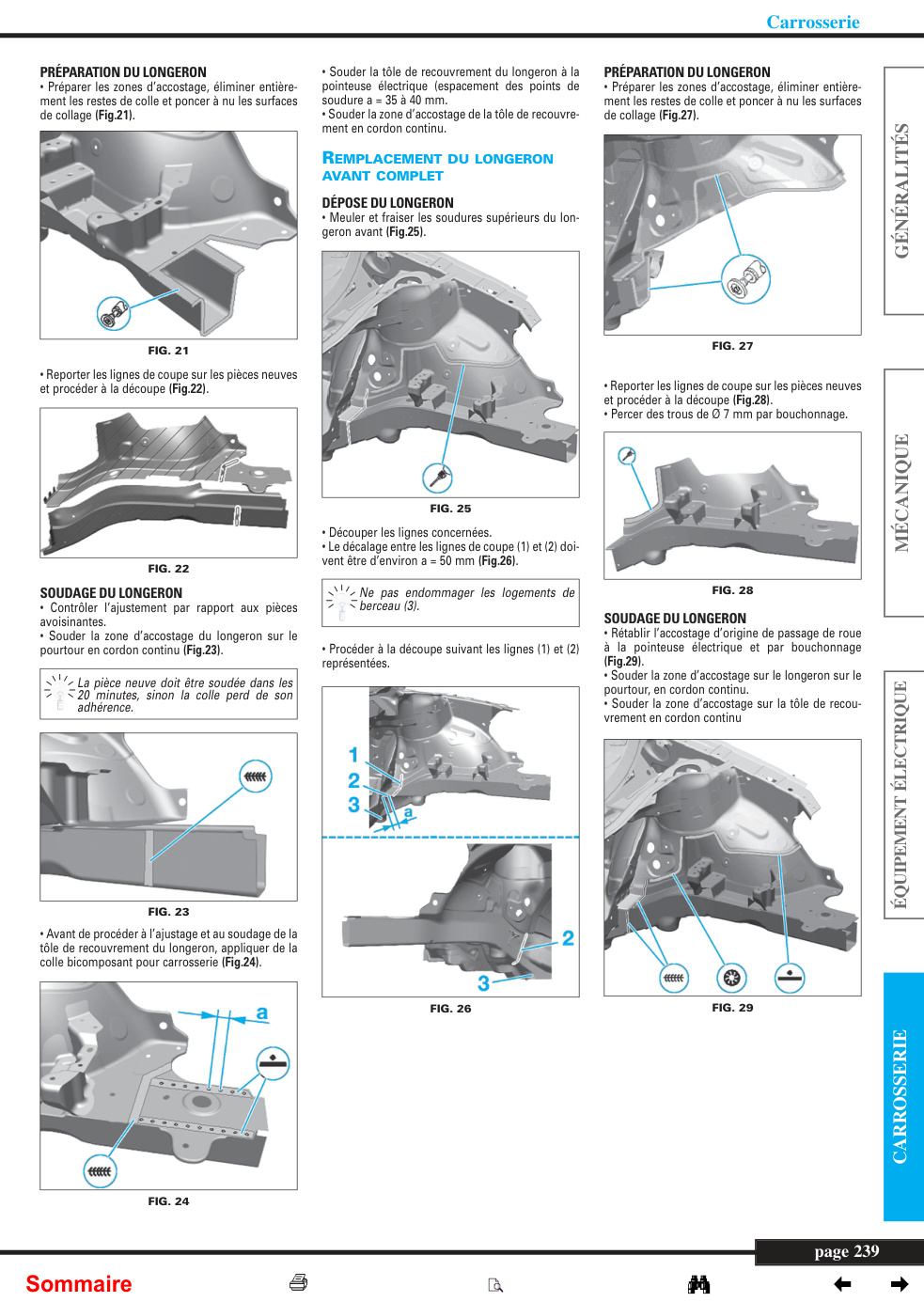

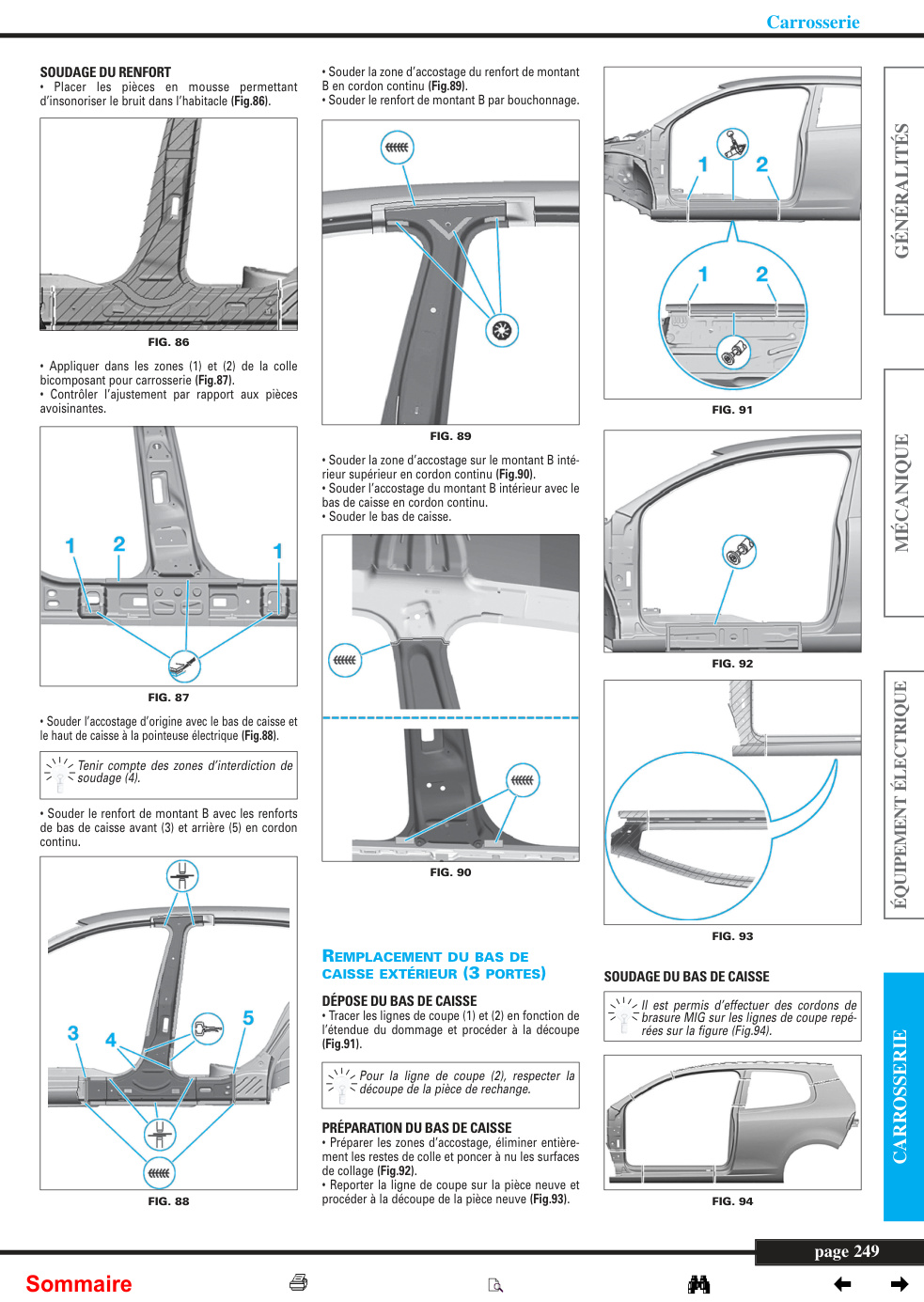

CHAPITRE 11

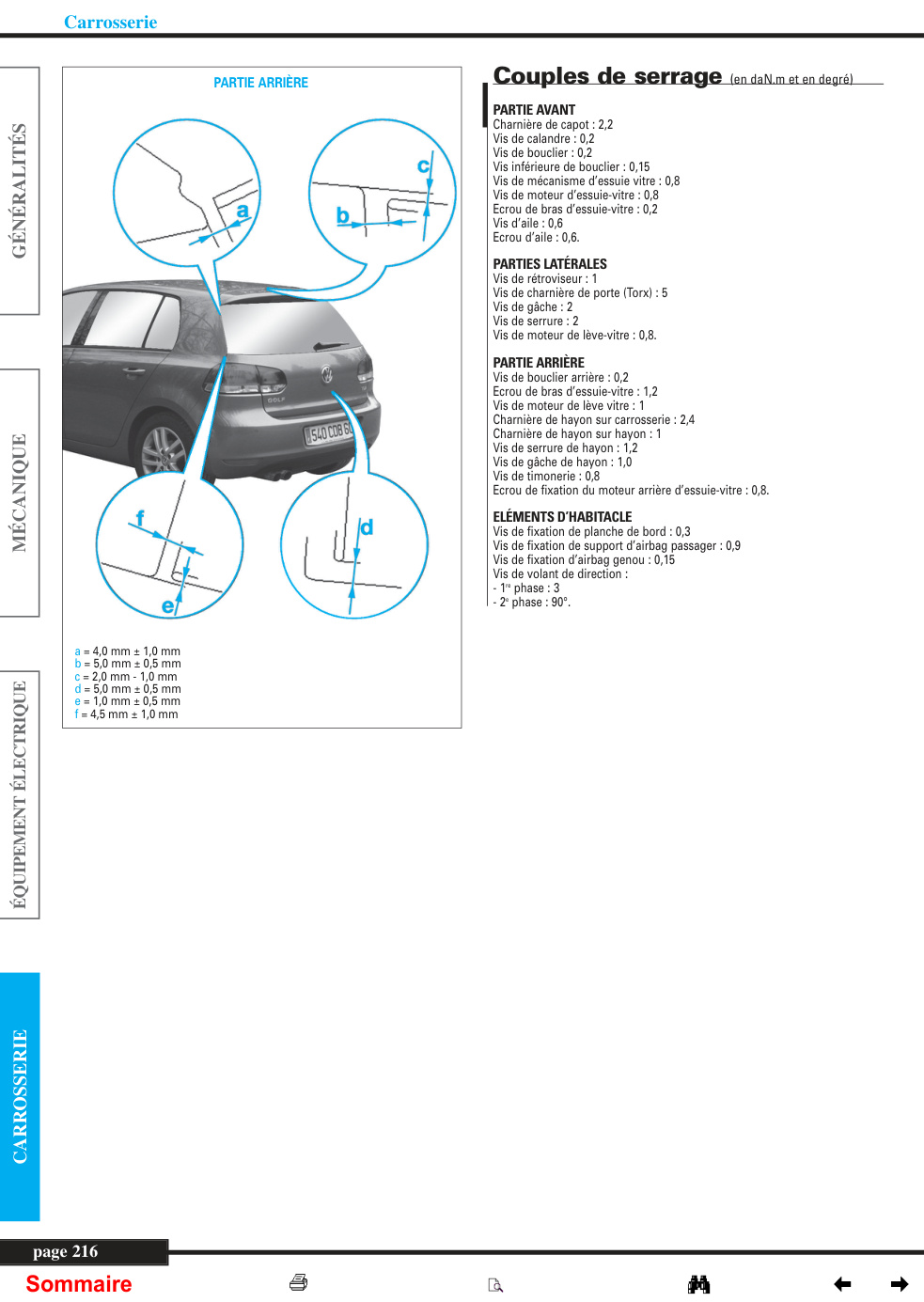

CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE PARTIE AVANT PARTIES LATÉRALES a = 4,5 mm ± 0,5 mm a = 4,5 mm ± 0,5 mm b = 0,0 mm - 1,0 mm b = 3,5 mm ± 0,5 mm c = 3,5 mm ± 0,5 mm c = 0,5 mm ± 0,5 mm d = 4,5 mm ± 0,5 mm d = 3,5 mm ± 0,5 mm e = 0,0 mm -1,0 mm e = 5,0 mm ± 0,5 mm f = 3,5 mm ± 0,5 mm CARROSSERIE PARTIE ARRIÈRE Couples de serrage (en daN.m et en degré) Charnière de capot: 2,2 Vis de calandre: 0,2 Vis de bouclier: 0,2 Vis inférieure de bouclier: 0,15 Vis de mécanisme d’essuie vitre: 0,8 Vis de moteur d’essuie-vitre: 0,8 Ecrou de bras d’essuie-vitre: 0,2 Vis d’aile: 0,6 Ecrou d’aile: 0,6.GÉNÉRALITÉS PARTIES LATÉRALES Vis de rétroviseur: 1 Vis de charnière de porte (Torx): 5 Vis de gâche: 2 Vis de serrure: 2 Vis de moteur de lève-vitre: 0,8. Vis de bouclier arrière: 0,2 Ecrou de bras d’essuie-vitre: 1,2 Vis de moteur de lève vitre: 1 Charnière de hayon sur

CHAPITRE 11 GÉNÉRALITÉS Carrosserie CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE PARTIE AVANT PARTIES LATÉRALES MÉCANIQUE ÉLECTRIQUE ÉQUIPEMENT a = 4,5 mm ± 0,5 mm a = 4,5 mm ± 0,5 mm b = 0,0 mm - 1,0 mm b = 3,5 mm ± 0,5 mm c = 3,5 mm ± 0,5 mm c = 0,5 mm ± 0,5 mm d = 4,5 mm ± 0,5 mm d = 3,5 mm ± 0,5 mm e = 0,0 mm -1,0 mm e = 5,0 mm ± 0,5 mm f = 3,5 mm ± 0,5 mm CARROSSERIE page 215 Sommaire Carrosserie PARTIE ARRIÈRE Couples de serrage (en daN.m et en degré) PARTIE AVANT Charnière de capot : 2,2 Vis de calandre : 0,2 Vis de bouclier : 0,2 Vis inférieure de bouclier : 0,15 Vis de mécanisme d’essuie vitre : 0,8 Vis de moteur d’essuie-vitre : 0,8 Ecrou de bras d’essuie-vitre : 0,2 Vis d’aile : 0,6 Ecrou d’aile : 0,6.GÉNÉRALITÉS PARTIES LATÉRALES Vis de rétroviseur : 1 Vis de charnière de porte (Torx) : 5 Vis de gâche : 2 Vis de serrure : 2 Vis de moteur de lève-vitre : 0,8. PARTIE ARRIÈRE Vis de bouclier arrière : 0,2 Ecrou de bras d’essuie-vitre : 1,2 Vis de moteur de lève vitre : 1 Charnière de hayon sur carrosserie : 2,4 Charnière de hayon sur hayon : 1 Vis de serrure de hayon : 1,2 Vis de gâche de hayon : 1,0 Vis de timonerie : 0,8 Ecrou de fixation du moteur arrière…
