CHAPITRE 11

CARACTÉRISTIQUES Jeux d’ouverture et d’affleurement VALEURS DE RÉGLAGE Les jeux d’ouverture sont donnés en millimètre (mm). PARTIE AVANT PARTIES LATÉRALES 5 PORTESMÉCANIQUE 7 = 4,0 ± 0,5 mm 9 = 5,0 ± 1,0 mm 8 = 3,5 ± 0,5 mm 10 = 3,5 ± 0,5 mm ÉLECTRIQUE 1 = 5 ± 0,5 mm 3 = 3,5 ± 0,5 mm 2 = 2,5 ± 0,5 mm 4 = 5 ± 0,5 mm ÉQUIPEMENT PARTIES LATÉRALES 3 PORTES 11 = 4,5 ± 0,5 mm 12 = 5,0 ± 0,5 mm 13 = 4,5 ± 0,5 mm CARROSSERIE 5 = 4,5 ± 0,5 mm 6 = 3,5 ± 0,5 mm 14 = 5,0 ± 0,5 mm Couples de serrage (en daN.m et en degré) Vis de fixation du mécanisme d’essuie-vitre: 0,8 daN.m Ecrou de fixation du bras d’essuie-vitre: 2 daN.m Ecrou de fixation du capot: 2 daN.m Vis de fixation d’aile avant: 0,6 daN.m PARTIES LATÉRALES Vis de fixation du rétroviseur extérieur: 1,2 daN.m Ecrou de fixation du mécanisme de lève-vitre avant ou arrière: 0,8 daN.m Vis empreinte Torx mâle fixée sur les charnières de por

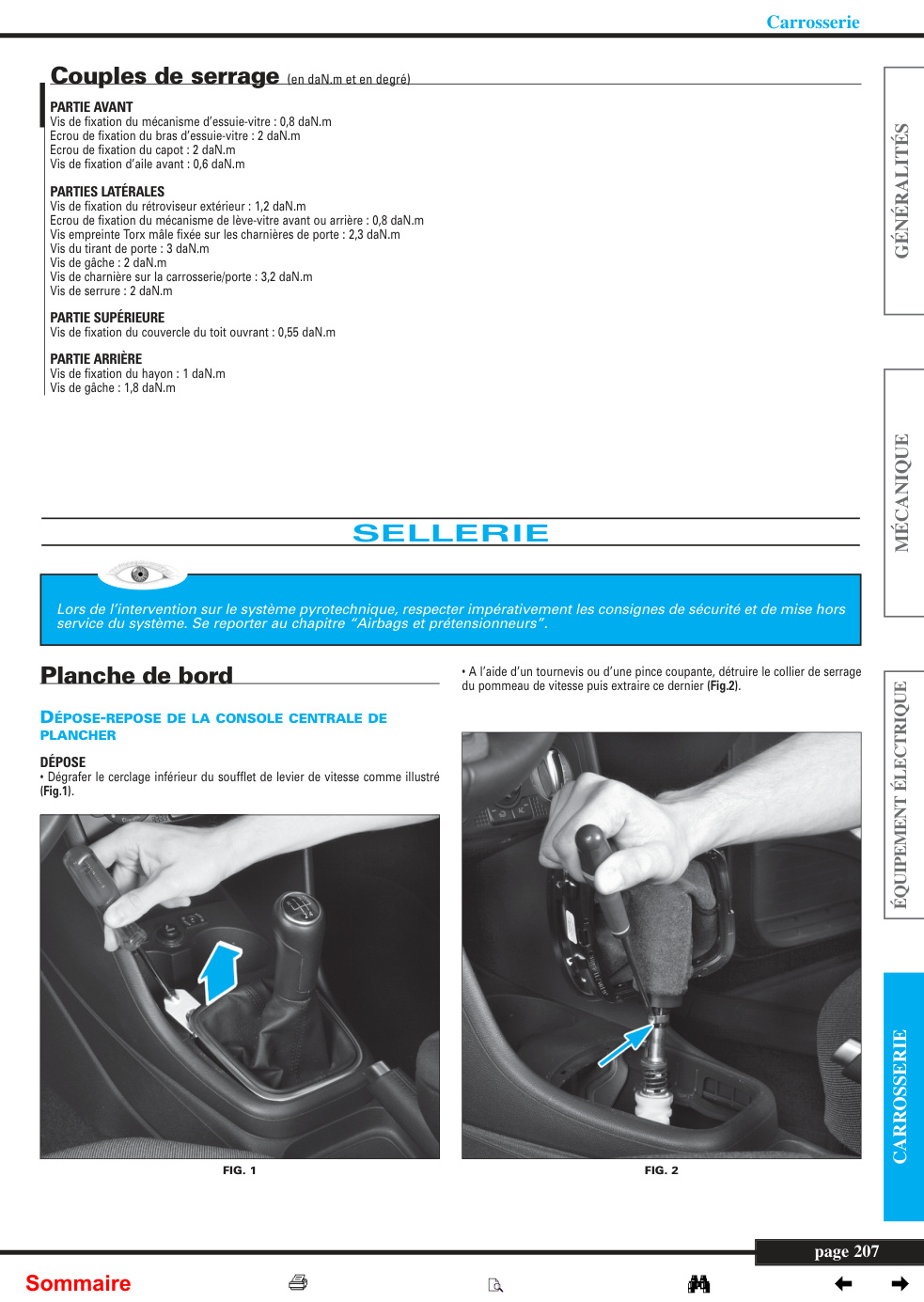

CHAPITRE 11 GÉNÉRALITÉS Carrosserie CARACTÉRISTIQUES Jeux d’ouverture et d’affleurement VALEURS DE RÉGLAGE Les jeux d’ouverture sont donnés en millimètre (mm). PARTIE AVANT PARTIES LATÉRALES 5 PORTESMÉCANIQUE 7 = 4,0 ± 0,5 mm 9 = 5,0 ± 1,0 mm 8 = 3,5 ± 0,5 mm 10 = 3,5 ± 0,5 mm ÉLECTRIQUE PARTIE ARRIÈRE 1 = 5 ± 0,5 mm 3 = 3,5 ± 0,5 mm 2 = 2,5 ± 0,5 mm 4 = 5 ± 0,5 mm ÉQUIPEMENT PARTIES LATÉRALES 3 PORTES 11 = 4,5 ± 0,5 mm 12 = 5,0 ± 0,5 mm 13 = 4,5 ± 0,5 mm CARROSSERIE 5 = 4,5 ± 0,5 mm 6 = 3,5 ± 0,5 mm 14 = 5,0 ± 0,5 mm page 206 Sommaire Carrosserie Couples de serrage (en daN.m et en degré) PARTIE AVANT Vis de fixation du mécanisme d’essuie-vitre : 0,8 daN.m Ecrou de fixation du bras d’essuie-vitre : 2 daN.m Ecrou de fixation du capot : 2 daN.m Vis de fixation d’aile avant : 0,6 daN.m PARTIES LATÉRALES Vis de fixation du rétroviseur extérieur : 1,2 daN.m Ecrou de fixation du mécanisme de lève-vitre avant ou arrière : 0,8 daN.m Vis empreinte Torx mâle fixée sur les charnières de porte : 2,3 daN.m Vis du tirant de porte : 3 daN.m GÉNÉRALITÉS Vis de gâche : 2 daN.m Vis de charnière sur la carrosserie/porte : 3,2 daN.m Vis de serrure : 2 daN.m PARTIE SUPÉRIEURE Vis de fixation du…
