electroniquepratique numero152

SONNETTE SANS FIL ALIMENTAT/ON DIGITALE DUREE COUPURE SECTEUR MOTEUR SYNCHRONE INTERRUPTEUR SENSITIF OSCILLOSCOPE BECKMAN, etc. IT2437 - 152- 22 00 F UN MOTEUR SYNCHRONE Voîcî un montage simple et sans prétention. à carac- tère essentiellement pédagogique. Il s'agit de faire tourner une... magnéto de bicyclette en moteur syn- chrone piloté par un variateur de fréquence. Nous en profiterons pour rappeler quelques notions simples sur les moteurs et les effets électromagnétiques du courant électrique. électriques (fig. 1) Si on déplace un conducteur électrique dans un plan perpendi- culaire à un champ magnétique, on recueille aux extrémités de ce conducteur-unè différence de po- tentiel proportionnelle: - à l'intensité du champ magné- - à la vitesse de déplacement. Nous venons d'expliciter le prin- cipe de base de tout générateur électromagnétique, tel que la dy- namo ou l'alternateur. M

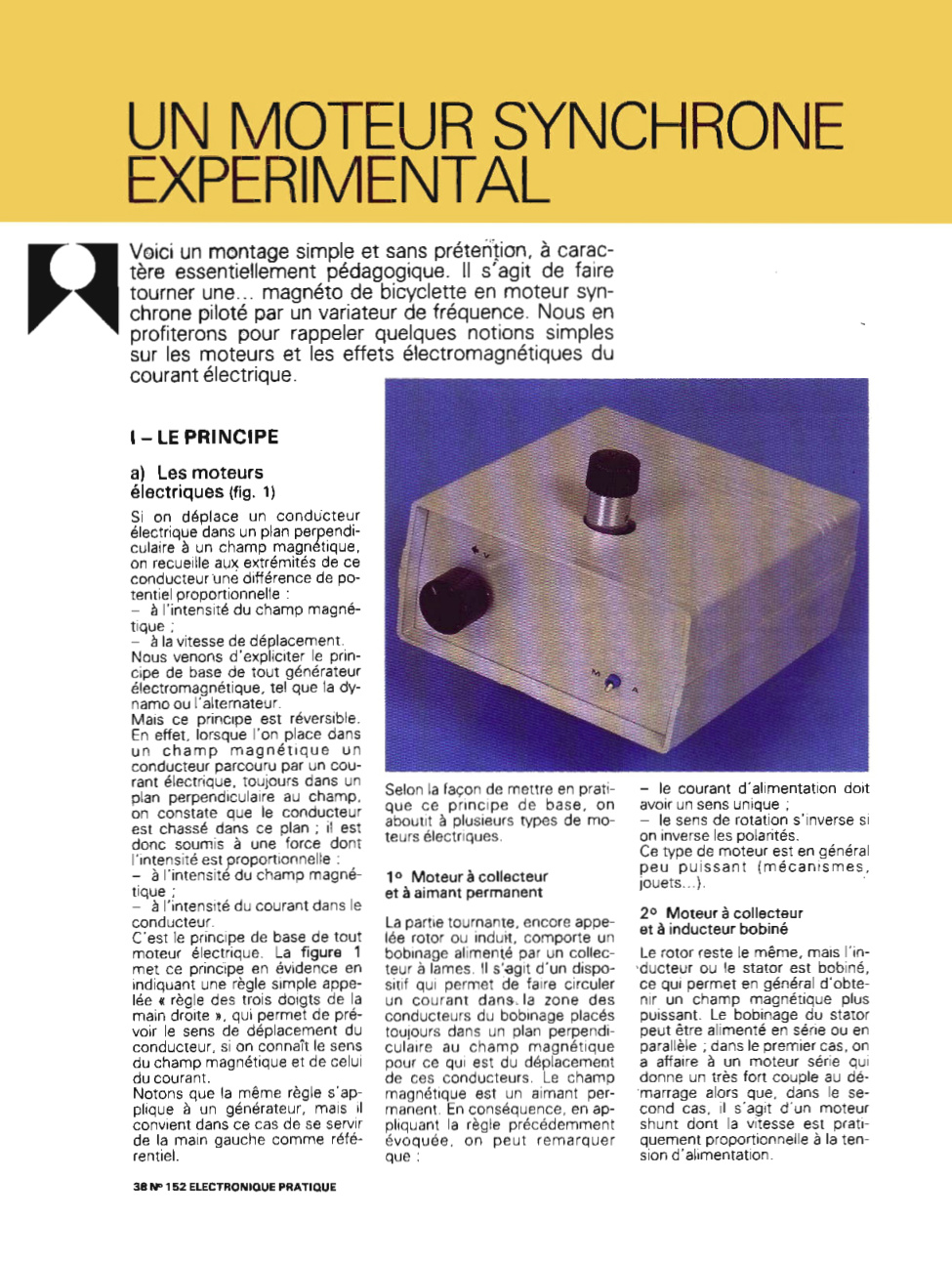

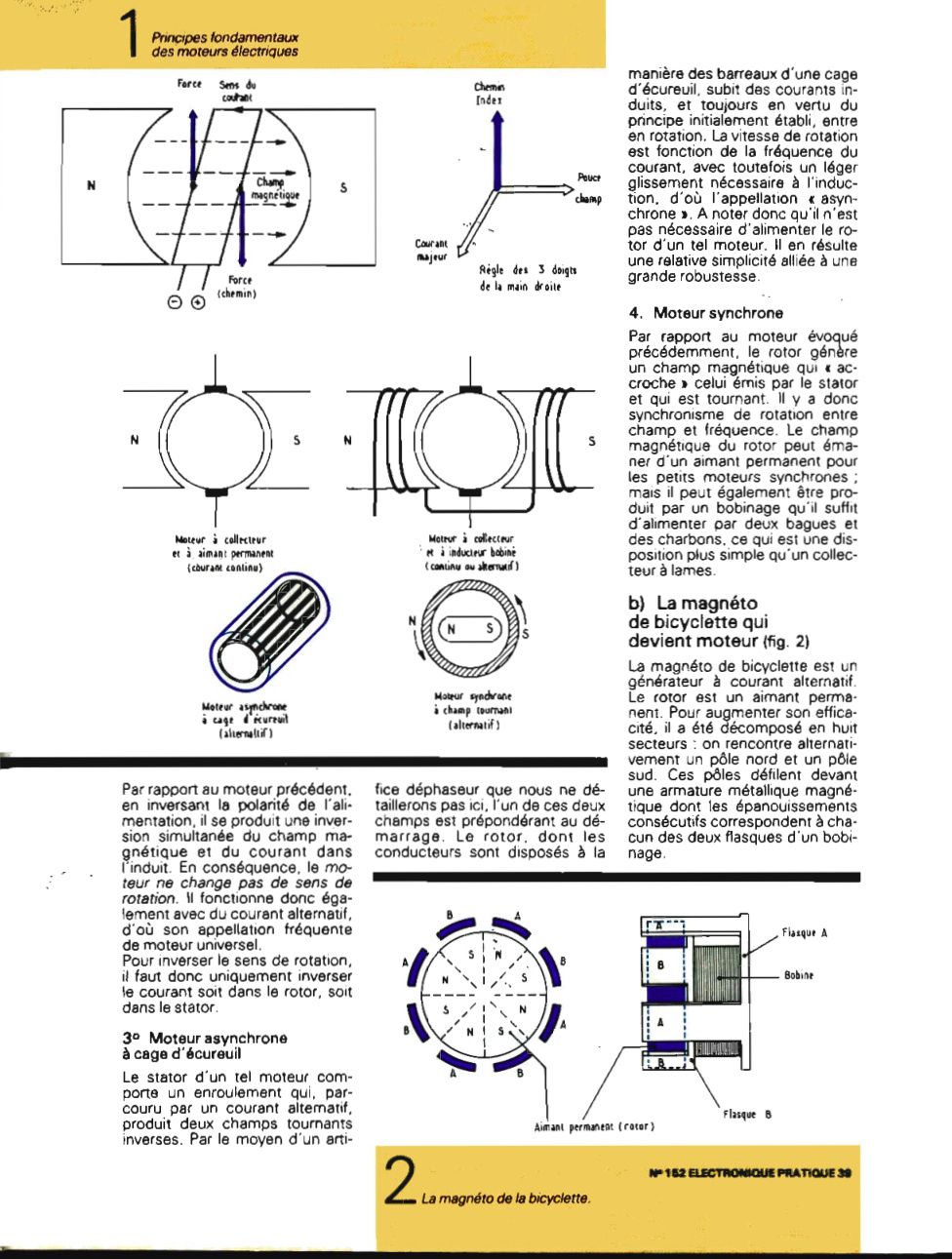

SONNETTE SANS FIL ALIMENTAT/ON DIGITALE TAPIS VERT DUREE COUPURE SECTEUR MOTEUR SYNCHRONE INTERRUPTEUR SENSITIF OSCILLOSCOPE BECKMAN, etc. IT2437 - 152- 22 00 F OCTOBRE 1991 UN MOTEUR SYNCHRONE EXPERIMENTAL Voîcî un montage simple et sans prétention. à carac- tère essentiellement pédagogique. Il s'agit de faire tourner une .. . magnéto de bicyclette en moteur syn- chrone piloté par un variateur de fréquence. Nous en profiterons pour rappeler quelques notions simples sur les moteurs et les effets électromagnétiques du courant électrique. 1- LE PRINCIPE a) Les moteurs électriques (fig. 1) Si on déplace un conducteur électrique dans un plan perpendi- culaire à un champ magnétique, on recueille aux extrémités de ce conducteur-unè différence de po- tentiel proportionnelle : - à l'intensité du champ magné- tique: - à la vitesse de déplacement. Nous venons d'expliciter le prin- cipe de base de tout générateur électromagnétique, tel que la dy- namo ou l'alternateur. Mais ce princ1pe est réversible. En effet. lorsque l'on place dans un champ magnétique un conducteur parcouru par un cou- rant électrique, toujours dans un Selon la façon de mettre en prati- - le courant d'alimentation doit…
