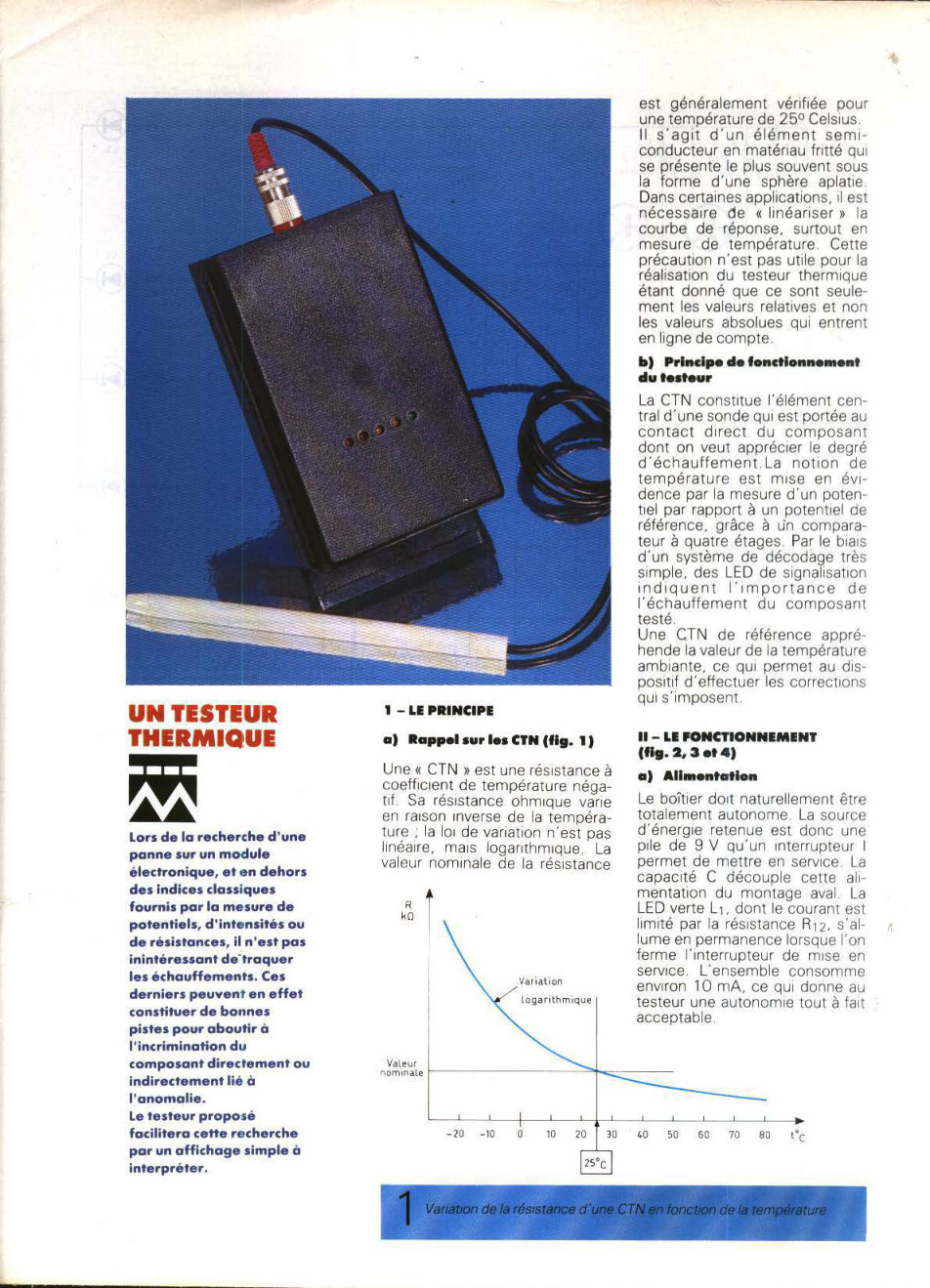

NUMERO 163 - OCTOBRE 1992 TESTEUR THERMIQUE CORRECTEUR PERITEL GENERA;rEUR DE BRUIT DETECTEUR DE FUMEE SURVEILLANCE SECTEUR MULTIMETRE CA 4300, ETC. est généralement vérifiée pour une température de 25° Celsius. Il s'agit d'un élément semi- conducteur en matériau fritté qui se présente le plus souvent sous la forme d'une sphère aplatie. Dans certaines applications, il est nécessaire èle << linéariser » la courbe de réponse, surtout en mesure de température. Cette précautron n'est pas utile pour la réalisation du testeur thermique étant donné que ce sont seule- ment les valeurs relatives et non les valeurs absolues qui entrent en ligne de compte. b) Principe do fonctionne•-• La CTN constitue l'élément cen- tral d'une sonde qu1 est portée au contact direct du composant dont on veut apprécier le degré d ·échauffement. La natron de température est mrse en évi- dence par la mesure d'un poten

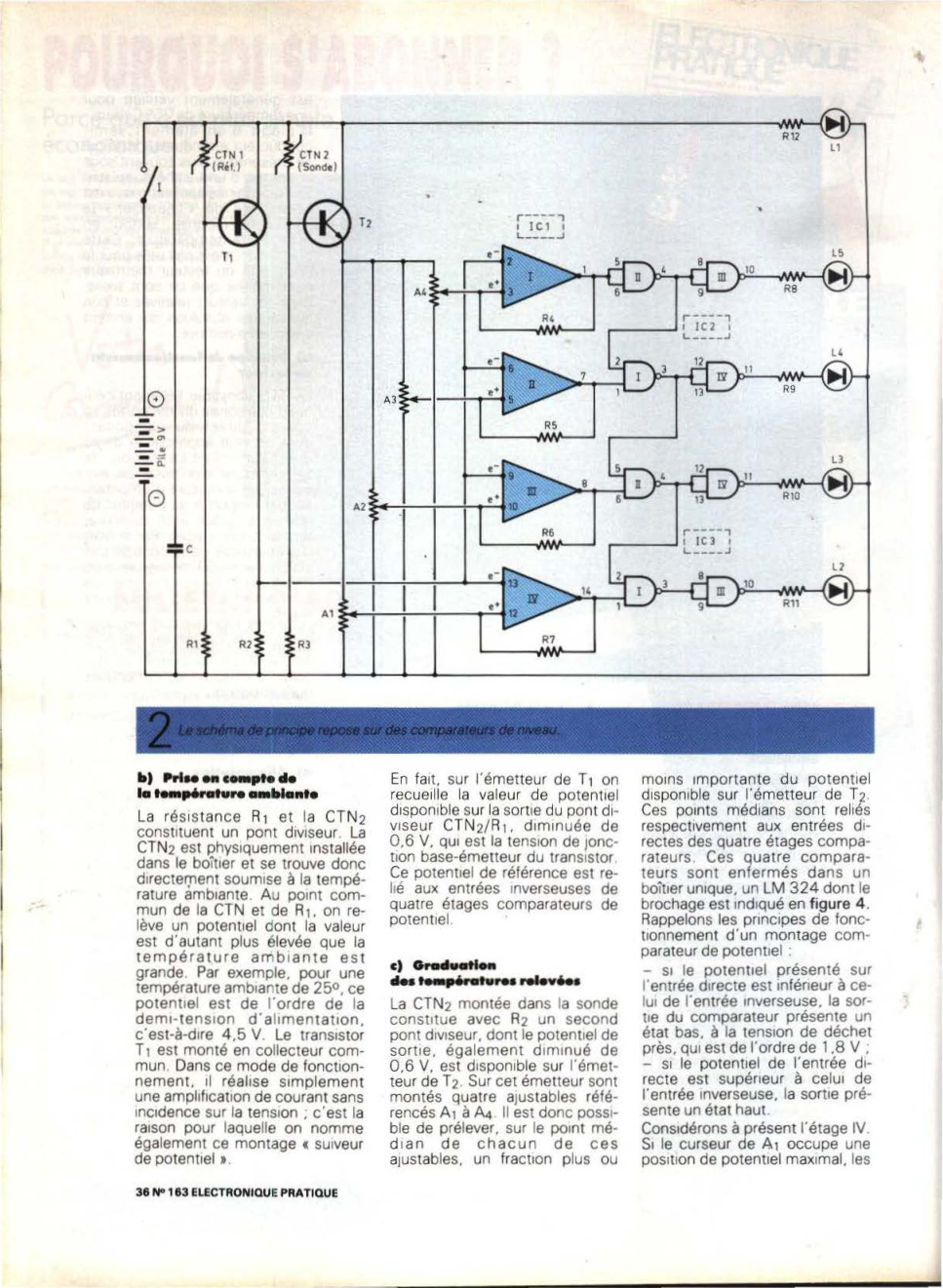

NUMERO 163 - OCTOBRE 1992 TESTEUR THERMIQUE CORRECTEUR PERITEL GENERA;rEUR DE BRUIT INCLINOMETRE DETECTEUR DE FUMEE SURVEILLANCE SECTEUR MULTIMETRE CA 4300, ETC. est généralement vérifiée pour une température de 25° Celsius. Il s'agit d'un élément semi- conducteur en matériau fritté qui se présente le plus souvent sous la forme d'une sphère aplatie. Dans certaines applications, il est nécessaire èle << linéariser » la courbe de réponse, surtout en mesure de température. Cette précautron n'est pas utile pour la réalisation du testeur thermique étant donné que ce sont seule- ment les valeurs relatives et non les valeurs absolues qui entrent en ligne de compte. b) Principe do fonctionne•-• du testeur La CTN constitue l'élément cen- tral d'une sonde qu1 est portée au contact direct du composant dont on veut apprécier le degré d ·échauffement. La natron de température est mrse en évi- dence par la mesure d'un poten- tiel par rapport à un potentiel de référence. grâce à ùn compara- teur à quatre étages. Par le biais d'un système de décodage très simple. des LED de signalisatron indiquent l'importance de l'échauffement du composant testé. Une C.TN de référence appré- hende la valeur de…
