CHAPITRE 2

CARACTÉRISTIQUES DESCRIPTIF DU SYSTÈME Embrayage monodisque à sec à commande hydraulique. La commande hydraulique est constituée d’un cylindre émetteur, d’un cylindre récepteur et d’un réservoir de compensation communs au circuit de freinage. DISQUE ET MÉCANISME Mécanisme d’embrayage (mm): 230 Ø extérieur du disque (mm): 228 Ingrédients Couples de serrage (en daN.m et en degré) LIQUIDE DE FREIN/D’EMBRAYAGE Pour les couples de serrage, se reporter également aux différents “éclats de pièces” dans les méthodes. Préconisation: Liquide synthétique répondant à la spécification DOT 4. ÉLECTRIQUE Capacité du circuit: 1,15 litre. ELÉMENTS MÉCANIQUES Boîte de vitesses sur moteur: - Vis M12: 8 daN.m - Vis M10: 4 daN.m - Vis M6: 1 daN.m. Vis de mécanisme d’embrayage: - Vis M6: 1,3 daN.m ÉQUIPEMENT - Vis M7: 2 daN.m Vis de roues: 12 daN.m. ELÉMENTS HYDRAULIQUES Vis du récepteur d’embrayag

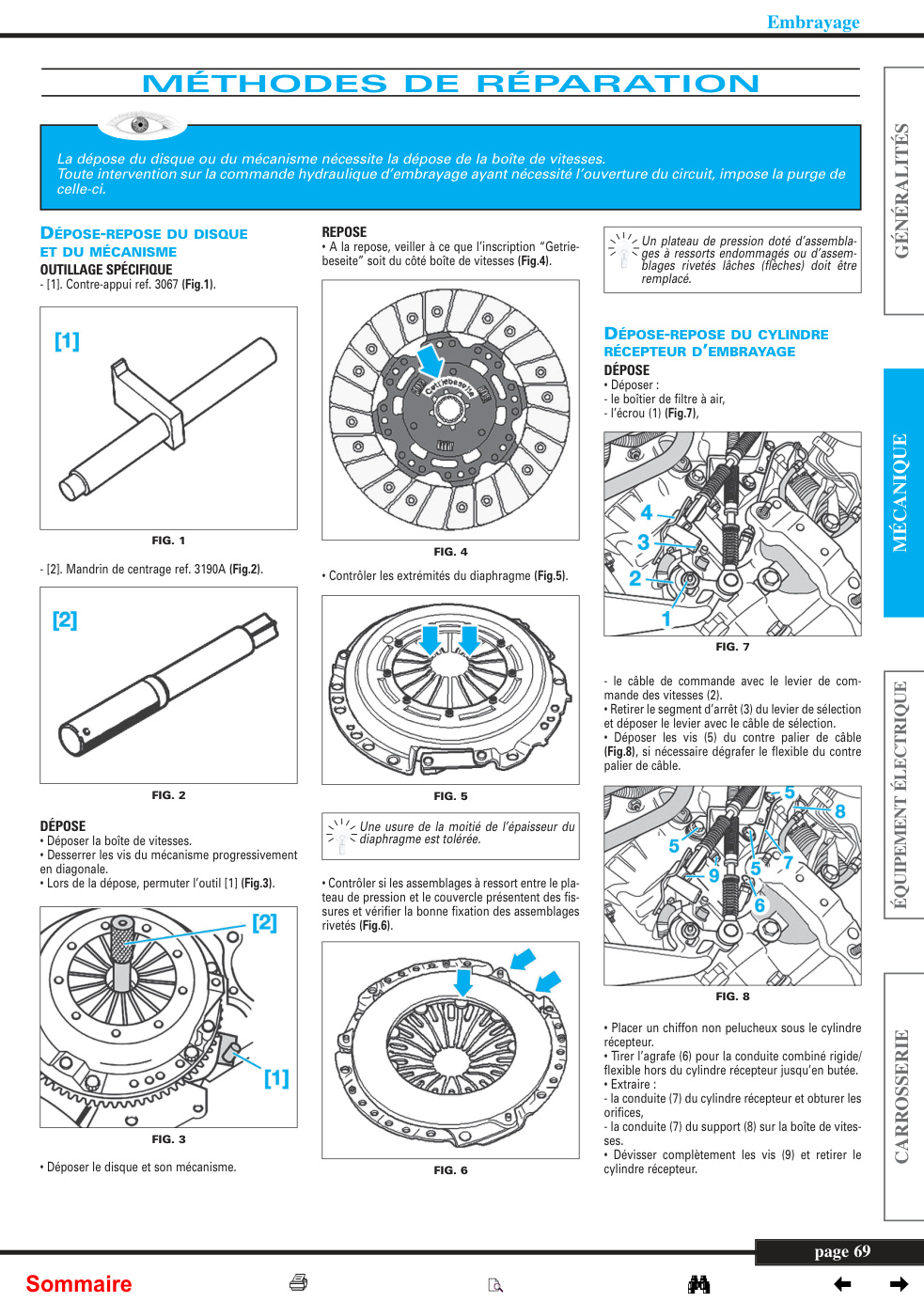

CHAPITRE 2 GÉNÉRALITÉS Embrayage CARACTÉRISTIQUES DESCRIPTIF DU SYSTÈME Embrayage monodisque à sec à commande hydraulique. La commande hydraulique est constituée d’un cylindre émetteur, d’un cylindre récepteur et d’un réservoir de compensation communs au circuit de freinage. DISQUE ET MÉCANISME Mécanisme d’embrayage (mm) : 230 Ø extérieur du disque (mm) : 228 MÉCANIQUE Ingrédients Couples de serrage (en daN.m et en degré) LIQUIDE DE FREIN/D’EMBRAYAGE Pour les couples de serrage, se reporter également aux différents “éclats de pièces” dans les méthodes. Préconisation : Liquide synthétique répondant à la spécification DOT 4. ÉLECTRIQUE Capacité du circuit : 1,15 litre. ELÉMENTS MÉCANIQUES Boîte de vitesses sur moteur : - Vis M12 : 8 daN.m - Vis M10 : 4 daN.m - Vis M6 : 1 daN.m. Vis de mécanisme d’embrayage : - Vis M6 : 1,3 daN.m ÉQUIPEMENT - Vis M7 : 2 daN.m Vis de roues : 12 daN.m. ELÉMENTS HYDRAULIQUES Vis du récepteur d’embrayage : 2 daN.m. CARROSSERIE page 68 Sommaire Embrayage MÉTHODES DE RÉPARATION La dépose du disque ou du mécanisme nécessite la dépose de la boîte de vitesses. Toute intervention sur la commande hydraulique d’embrayage ayant nécessité l’ouverture du circuit,…
