CHAPITRE 2 BIS

Embrayage avec boîte DSG7 CARACTÉRISTIQUES La boîte “DSG” à double embrayage à sec se compose de deux sous-boîtes EMBRAYAGES indépendantes l’une de l’autre. Chaque sous-boîte est constituée comme une boîte mécanique, à chaque sous-boîte correspond un embrayage multidisque. Les deux embrayages multidisques (E1) et (E2) sont pilotés en fonction du rap- port à enclencher. Deux rapports sont toujours enclenchés simultanément: celui qui est en prise et celui qui est prêt pour le changement. L’embrayage “E1” transmet le couple à l’arbre primaire “1” par l’intermédiaire de cannelures. Depuis l’arbre primaire “1”, le couple est transmis à l’arbre MÉCANIQUE secondaire “1” pour les rapports 1 et 3 et à l’arbre secondaire “2” pour les rap- L’embrayage “E2” transmet le couple à l’arbre primaire “2” par l’intermédiaire de cannelures. Depuis cet arbre primaire, le couple est transmis à l’arbre secon

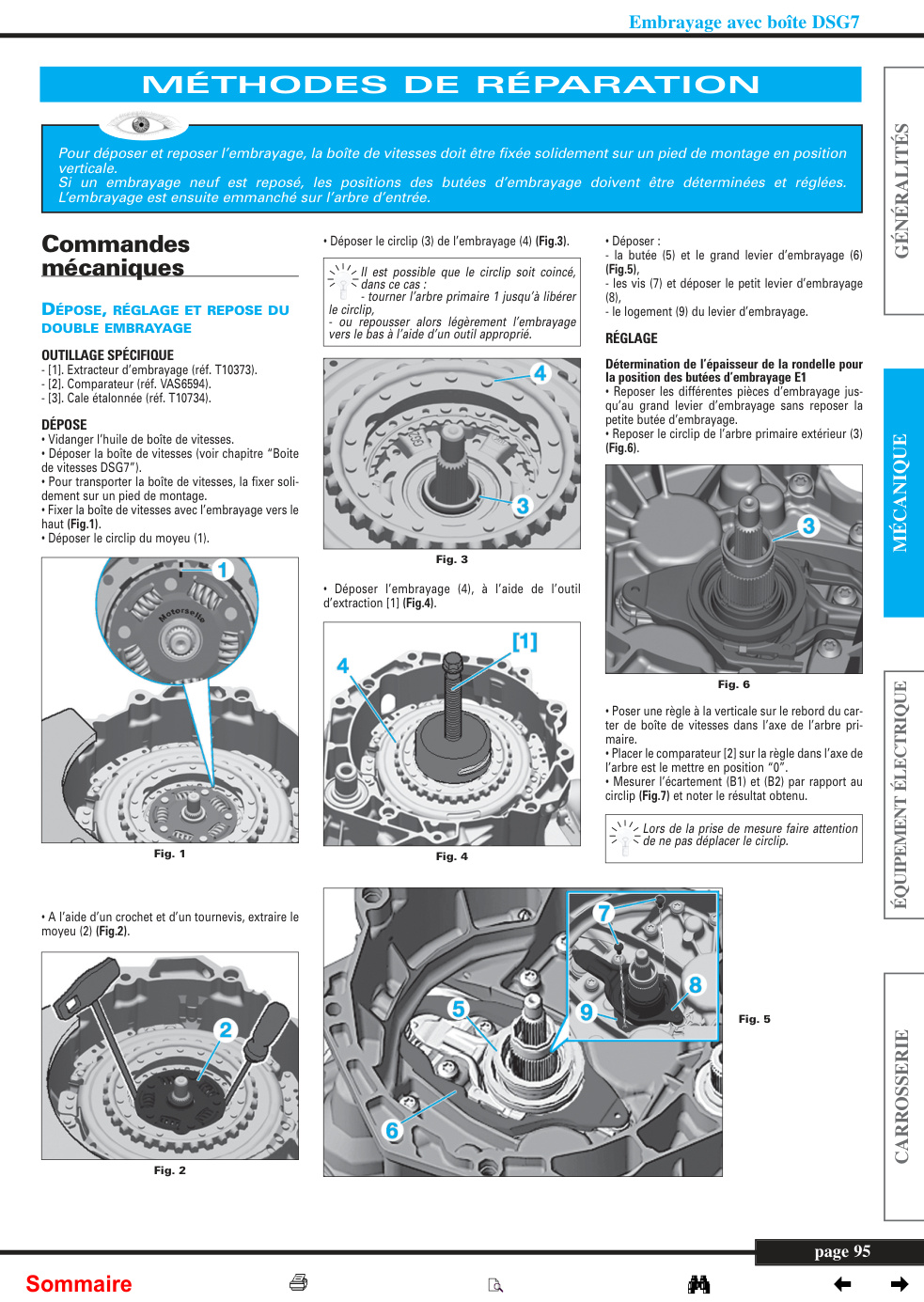

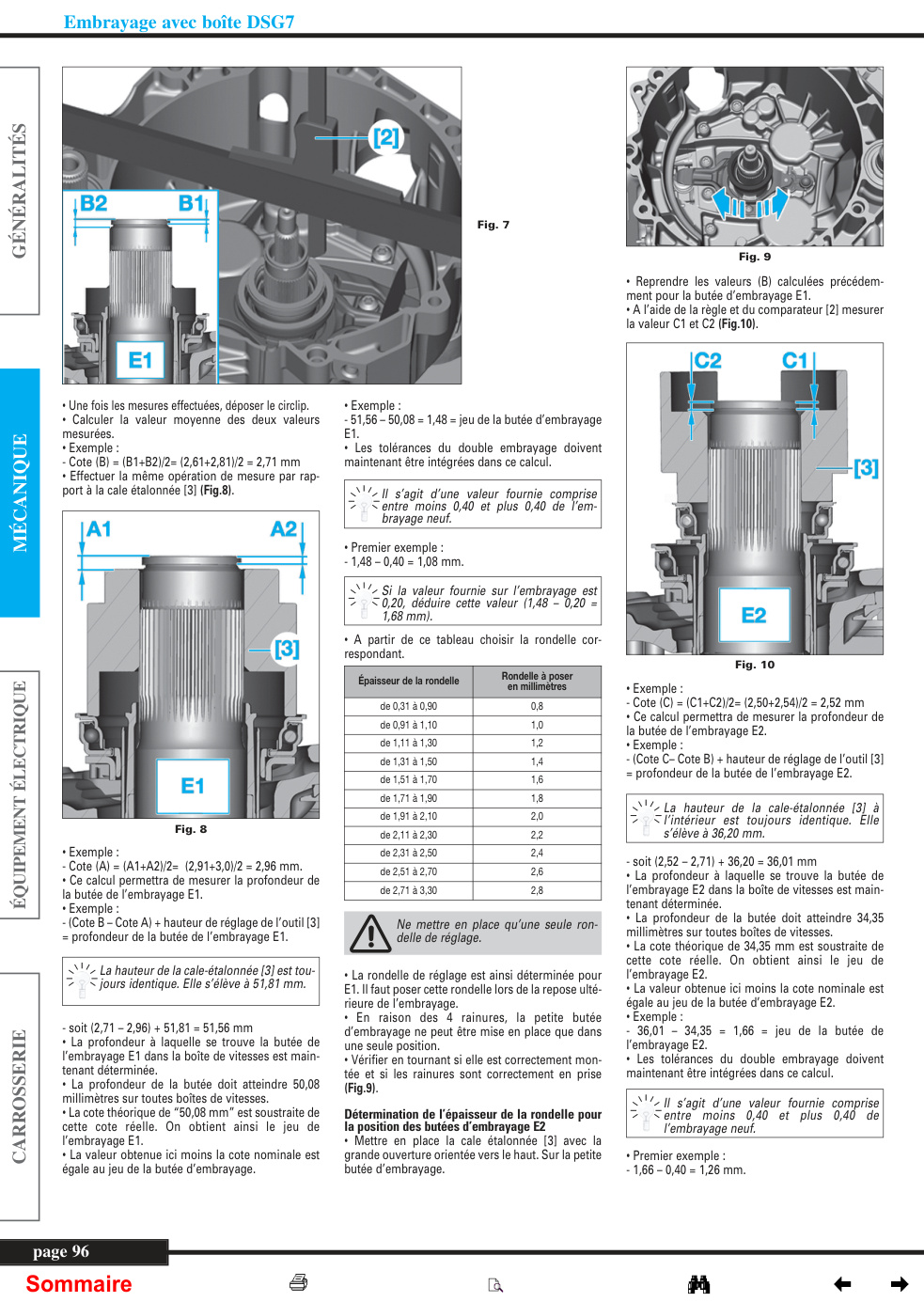

CHAPITRE 2 BIS GÉNÉRALITÉS Embrayage avec boîte DSG7 CARACTÉRISTIQUES La boîte “DSG” à double embrayage à sec se compose de deux sous-boîtes EMBRAYAGES indépendantes l’une de l’autre. Chaque sous-boîte est constituée comme une boîte mécanique, à chaque sous-boîte correspond un embrayage multidisque. Les deux embrayages multidisques (E1) et (E2) sont pilotés en fonction du rap- port à enclencher. Deux rapports sont toujours enclenchés simultanément : celui qui est en prise et celui qui est prêt pour le changement. EMBRAYAGE L’embrayage “E1” transmet le couple à l’arbre primaire “1” par l’intermédiaire de cannelures. Depuis l’arbre primaire “1”, le couple est transmis à l’arbre MÉCANIQUE secondaire “1” pour les rapports 1 et 3 et à l’arbre secondaire “2” pour les rap- ports 5 et 7. L’embrayage “E2” transmet le couple à l’arbre primaire “2” par l’intermédiaire de cannelures. Depuis cet arbre primaire, le couple est transmis à l’arbre secon- daire “1” pour les rapports 2 et 4 puis à l’arbre secondaire “2” pour les rapports 6 et pour la marche arrière. ÉLECTRIQUE ÉQUIPEMENT 1. Embrayage E1 3. Arbre primaire 1 2. Embrayage E2 4. Arbre primaire 2. Couples de serrage (en daN.m et en…
