Engine Assembly Z40F01T2 RSAURE Engine Assembly

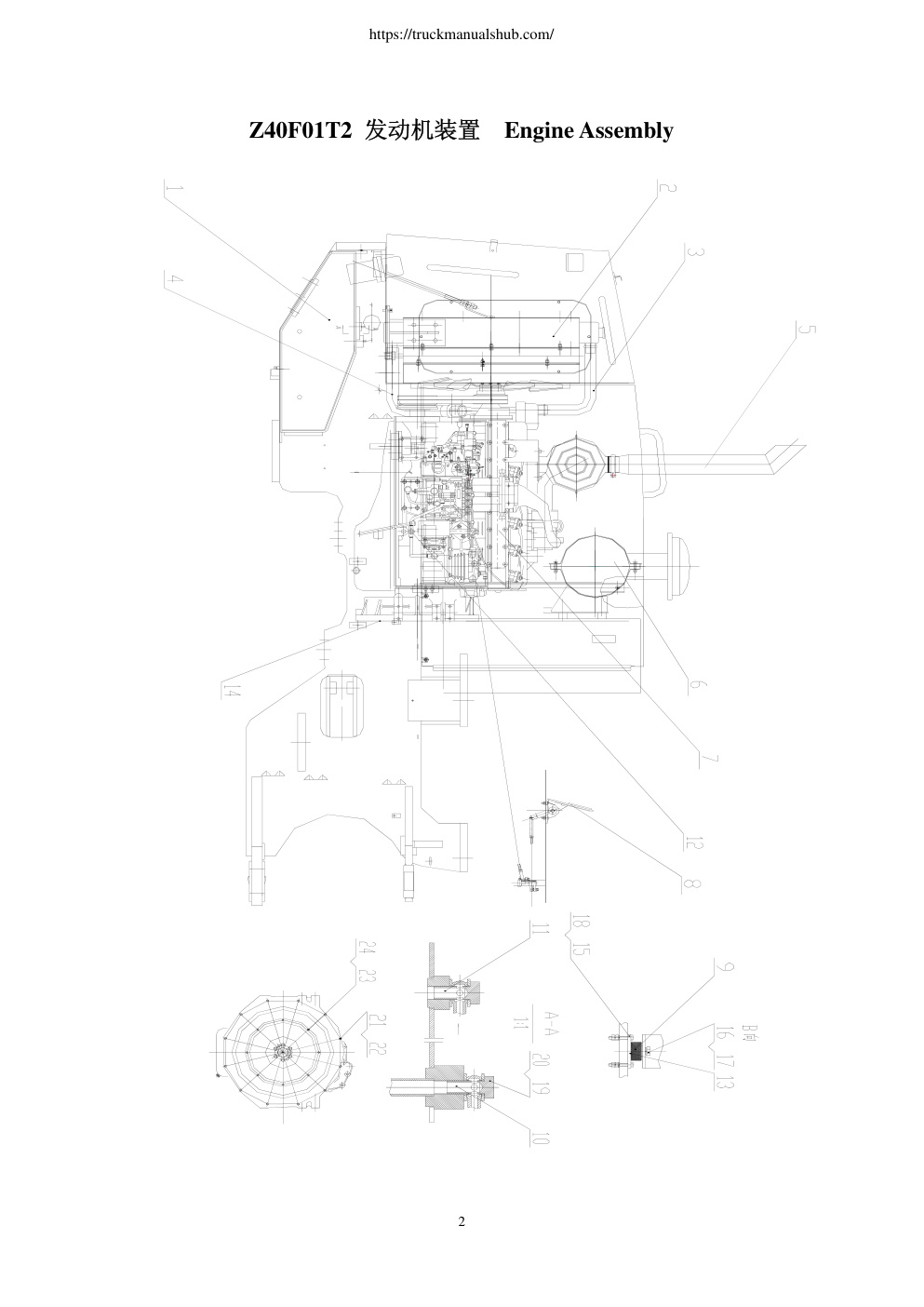

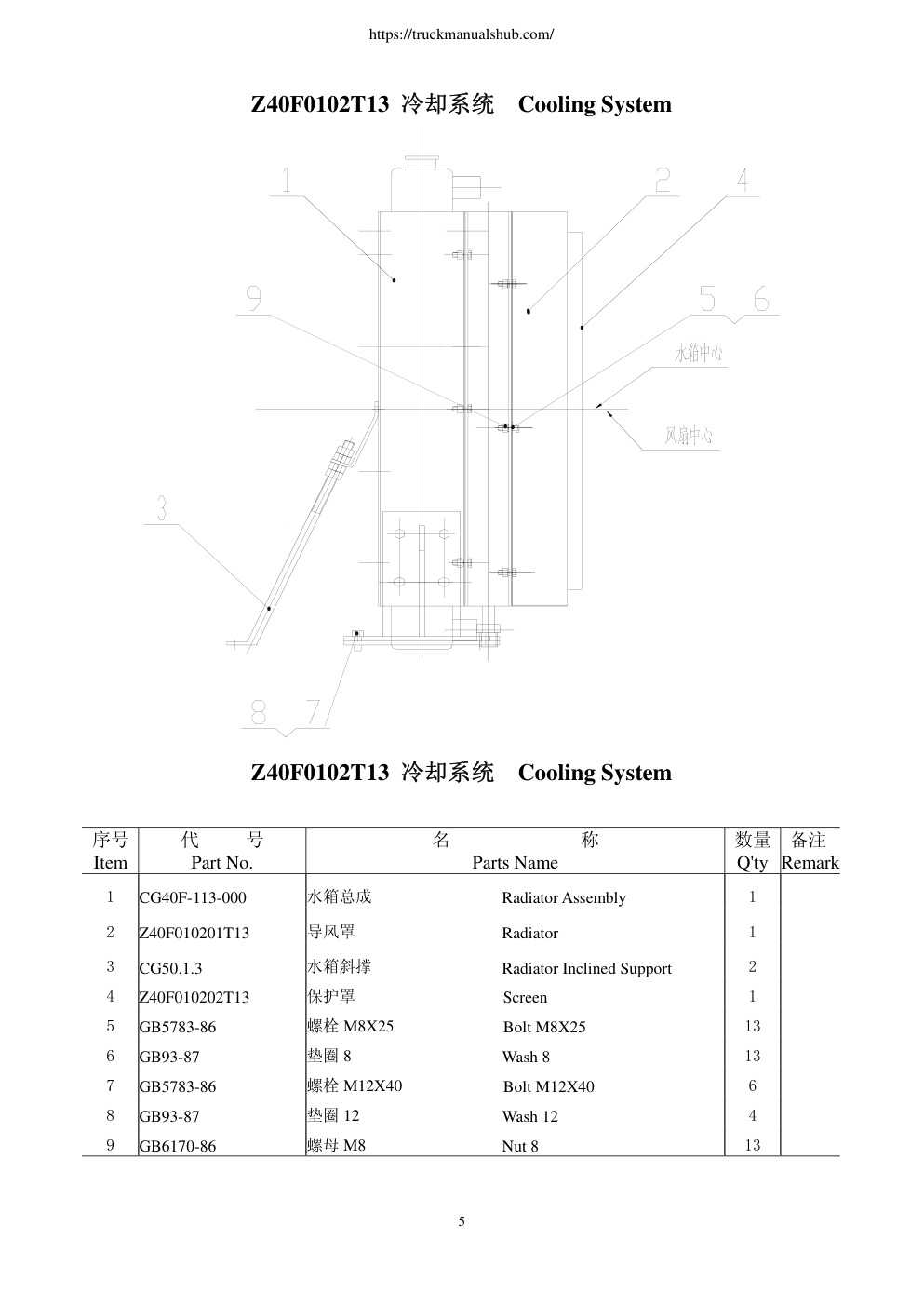

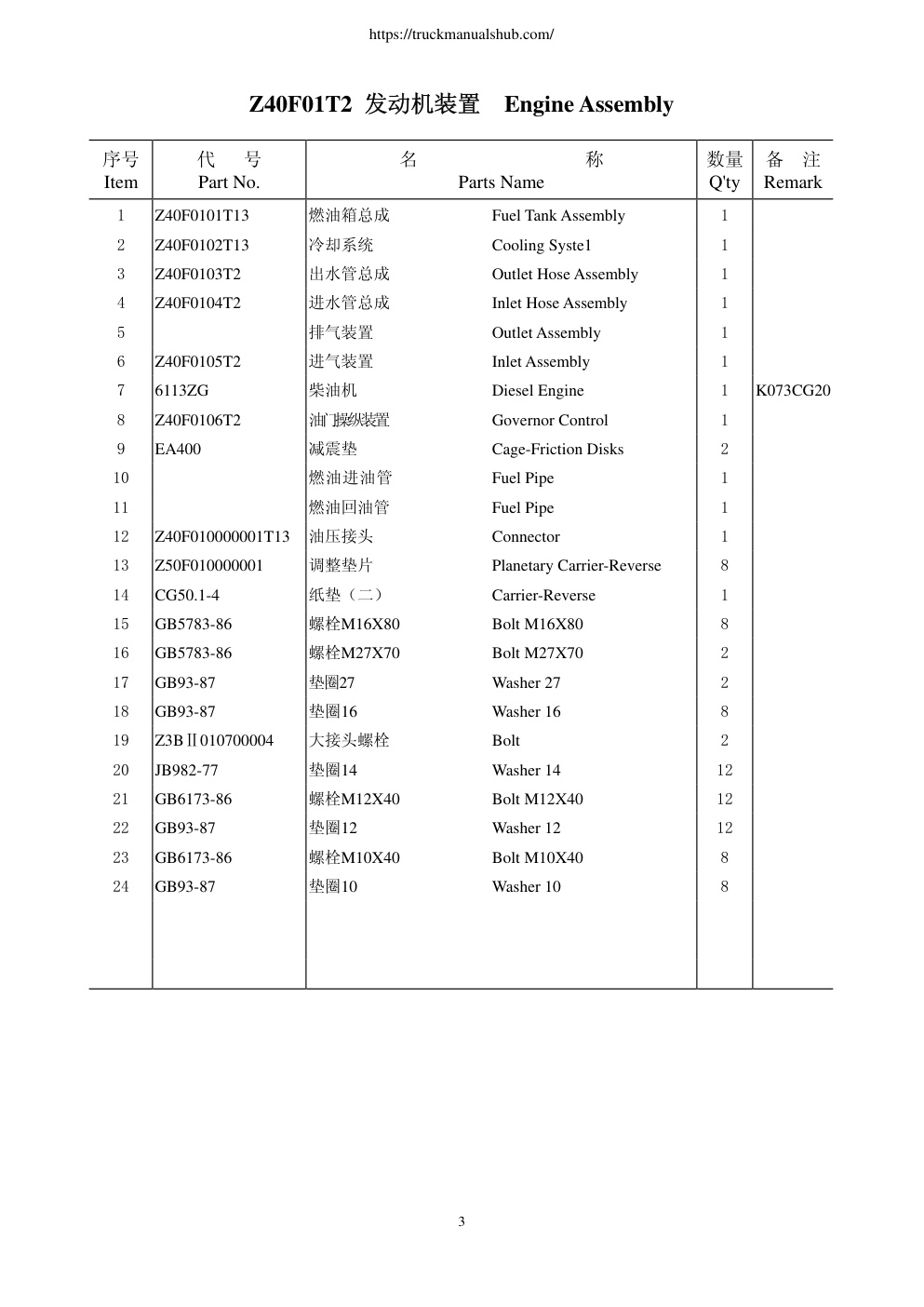

https://truckmanualshub.com/ 发动机装置 Engine Assembly 1 https://truckmanualshub.com/ Z40F01T2 发动机装置 Engine Assembly 2 https://truckmanualshub.com/ Z40F01T2 发动机装置 Engine Assembly 序号 代 号 名 称 数量 备 注 Item Part No. Parts Name Q'ty Remark 1 Z40F0101T13 燃油箱总成 Fuel Tank Assembly 1 2 Z40F0102T13 冷却系统 Cooling Syste1 1 3 Z40F0103T2 出水管总成 Outlet Hose Assembly 1 4 Z40F0104T2 进水管总成 Inlet Hose Assembly 1 5 排气装置 Outlet Assembly 1 6 Z40F0105T2 进气装置 Inlet Assembly 1 7 6113ZG 柴油机 Diesel Engine 1 K073CG20 8 Z40F0106T2 油门操纵装置 Governor Control 1 9 EA400 减震垫 Cage-Friction Disks 2 10 燃 油 进 油 管 Fuel Pipe 1 11 燃油回油管 Fuel Pipe 1 12 Z40F010000001T13 油压接头 Connector 1 13 Z50F010000001 调整垫片 Planetary Carrier-Reverse 8 14 CG50.1-4 纸垫（二） Carrier-Reverse 1 15 GB5783-86 螺栓M16X80 Bolt M16X80 8 16 GB5783-86 螺栓M27X70 Bolt M27X70 2 17 GB93-87 垫圈27 Washer 27 2 18 GB93-87 垫圈16 Washer 16 8 19 Z3BⅡ010700004 大接头螺栓 Bolt 2 20 JB982-77 垫圈14 Washer 14 12 21 GB6173-86 螺栓M12X40 Bolt M12X40 12 22 GB93-87 垫圈12 Washer 12 12 23 GB6173-86 螺栓M10X40 Bolt M10X40 8 24 GB93-87 垫圈10 Washer 10 8 3 https://truckmanualshub.com/ Z40F0101T13 燃油箱总成 Fuel Tank Assembly Z40F0101T13 燃油箱总成 Fuel Tank Assembly 序号 代 号 名 称 数量 备注 Item Part No. Parts Name Q'ty…
