MOTEURS DIESEL

CARACTERISTIQUES — Moteur Diesel quatre temps, quatre cylindres en ligne, placé transversalement au-dessus de l'essieu avant. — Moteur atmosphérique 1Y. — Moteur turbo Diesel AAZ. - Vilebrequin tournant sur 5 paliers. ~ Arbre à cames en tête entraîné par courroie crantée. — Soupapes en tête commandées par l'intermédiaire de poussoirs — Culasse en aluminium. — Bloc-cylindres en fonte non chemisé. Graissage sous pression. ~ Refroidissement liquide. — Alimentation par pompe d'injection rotative Bosch. — Suralimentation par turbo-compresseur. SPECIFICATIONS GENERALES — Type Moteur ocecceseeuennenee ly BAZ - Cylindrée (cm) 1896 1896 ~ Nombre de cylindres.. 4 4 — Alésage (mm). 79,5 79,5 — Course (mm)........ 95,5 95,5 - Rapport volumétrique - Puissance maxi: - norme ISO (kw)........ mn 47 55 - norme DIN (ch). 64 15 — Régime à la puissance maxi Gran) 4 400 4200 — Couple maxi (daN.m)

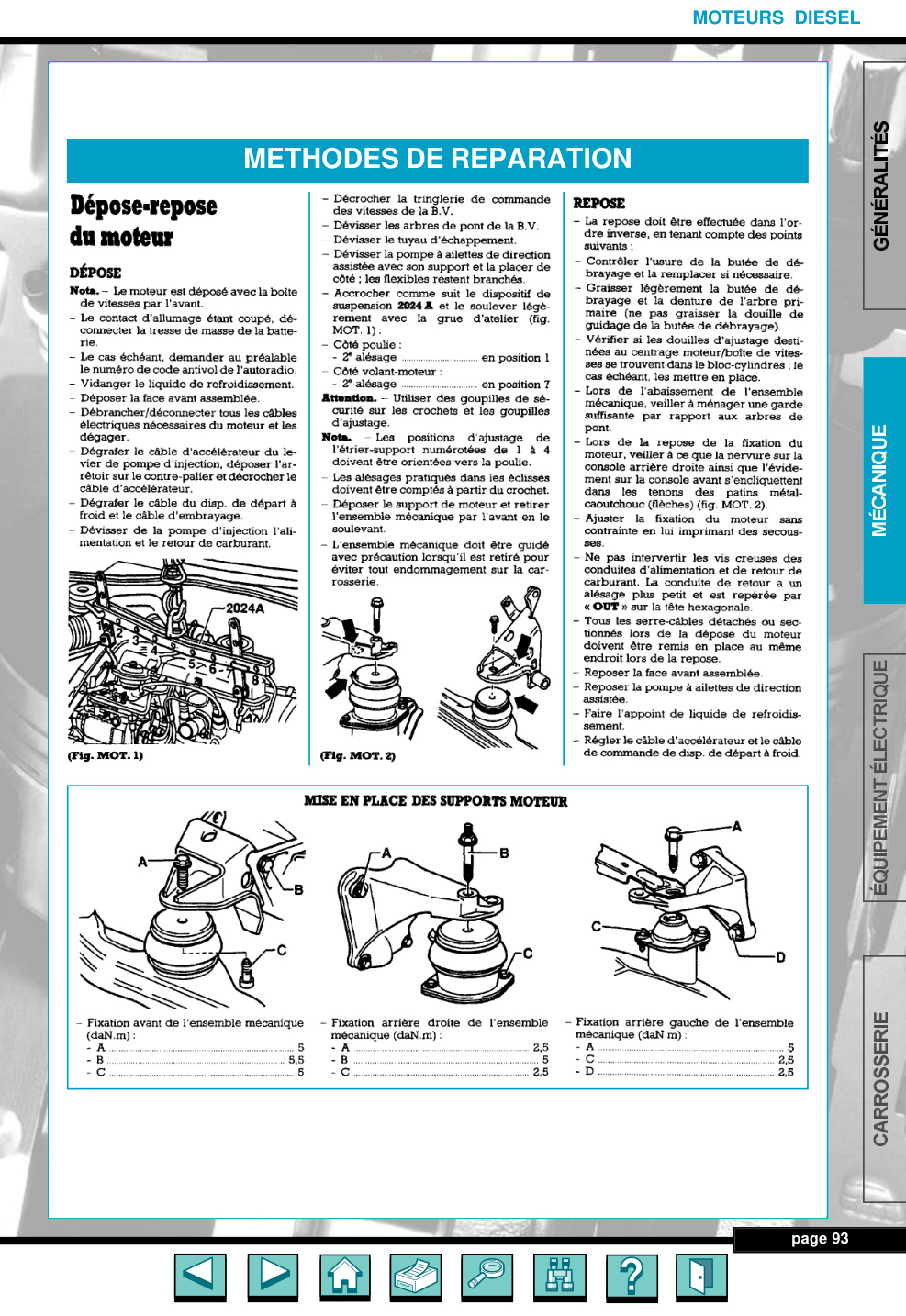

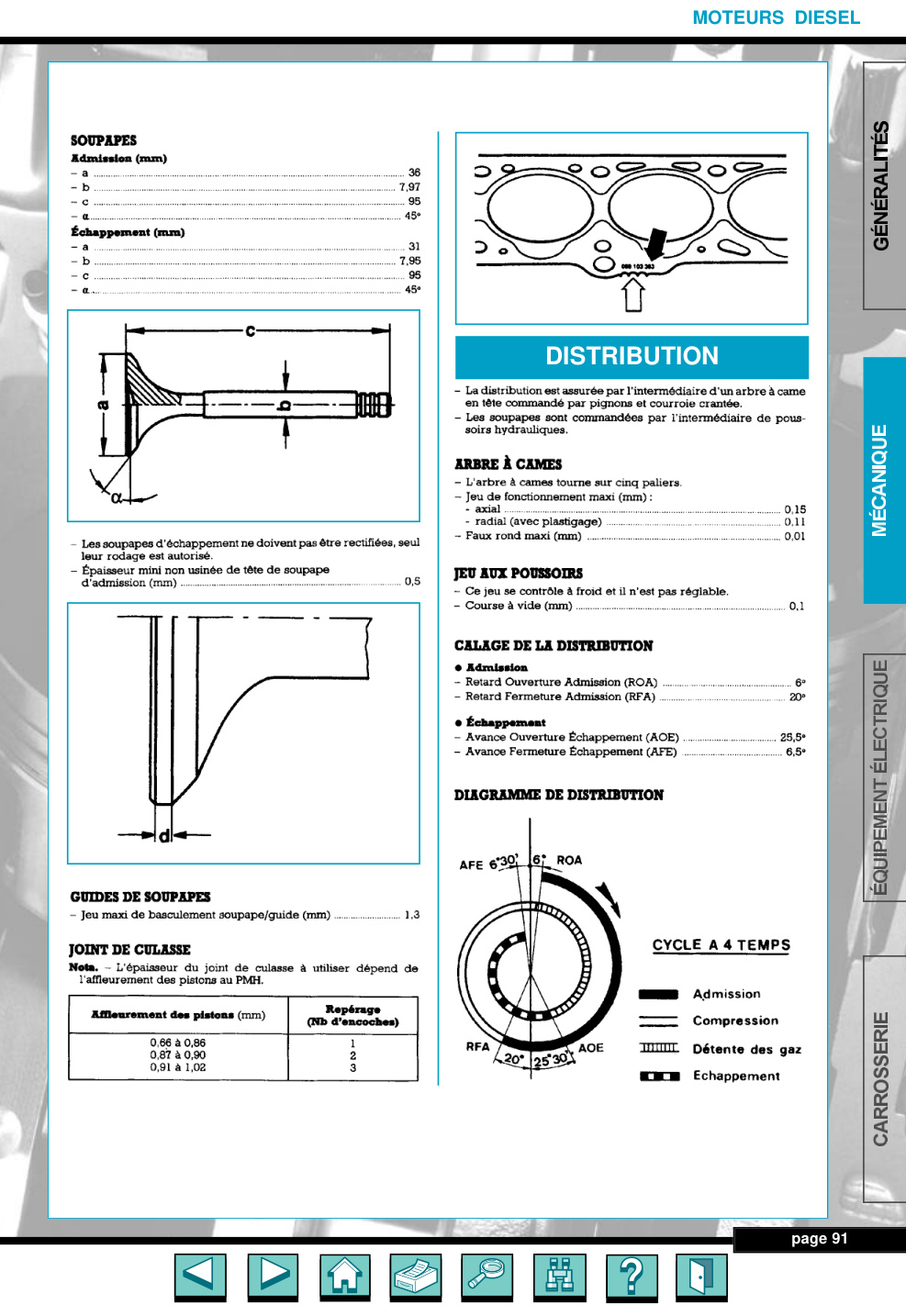

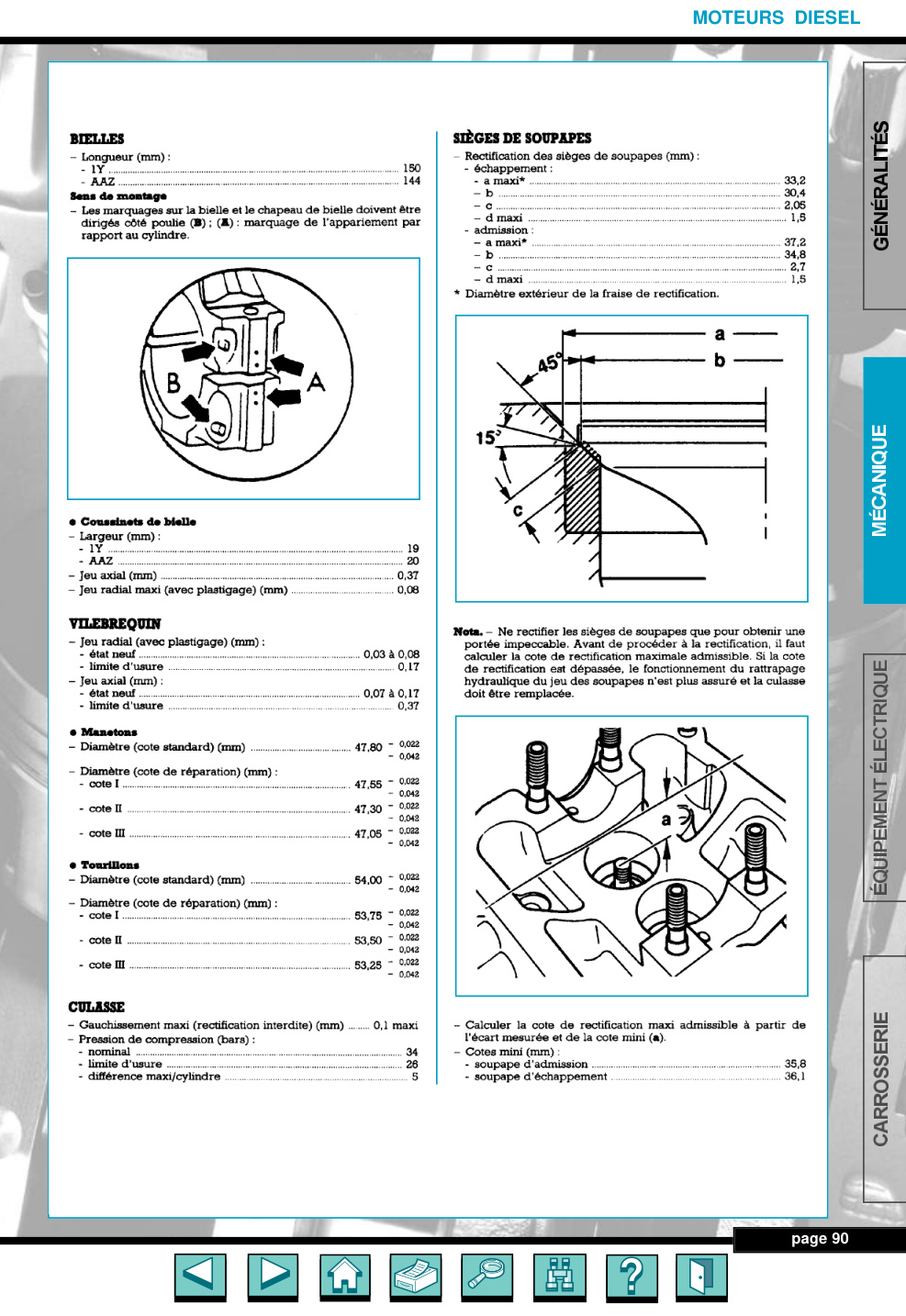

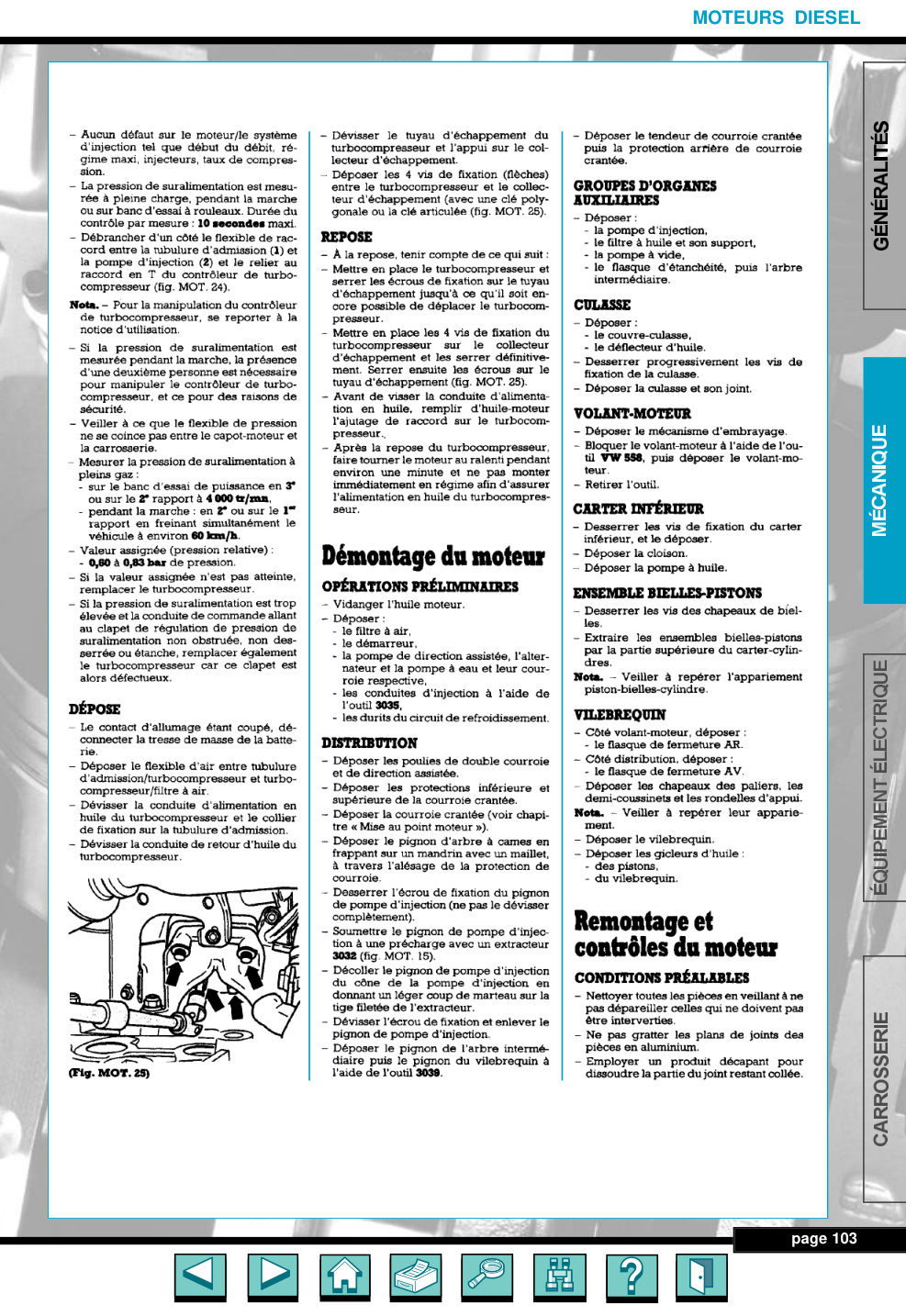

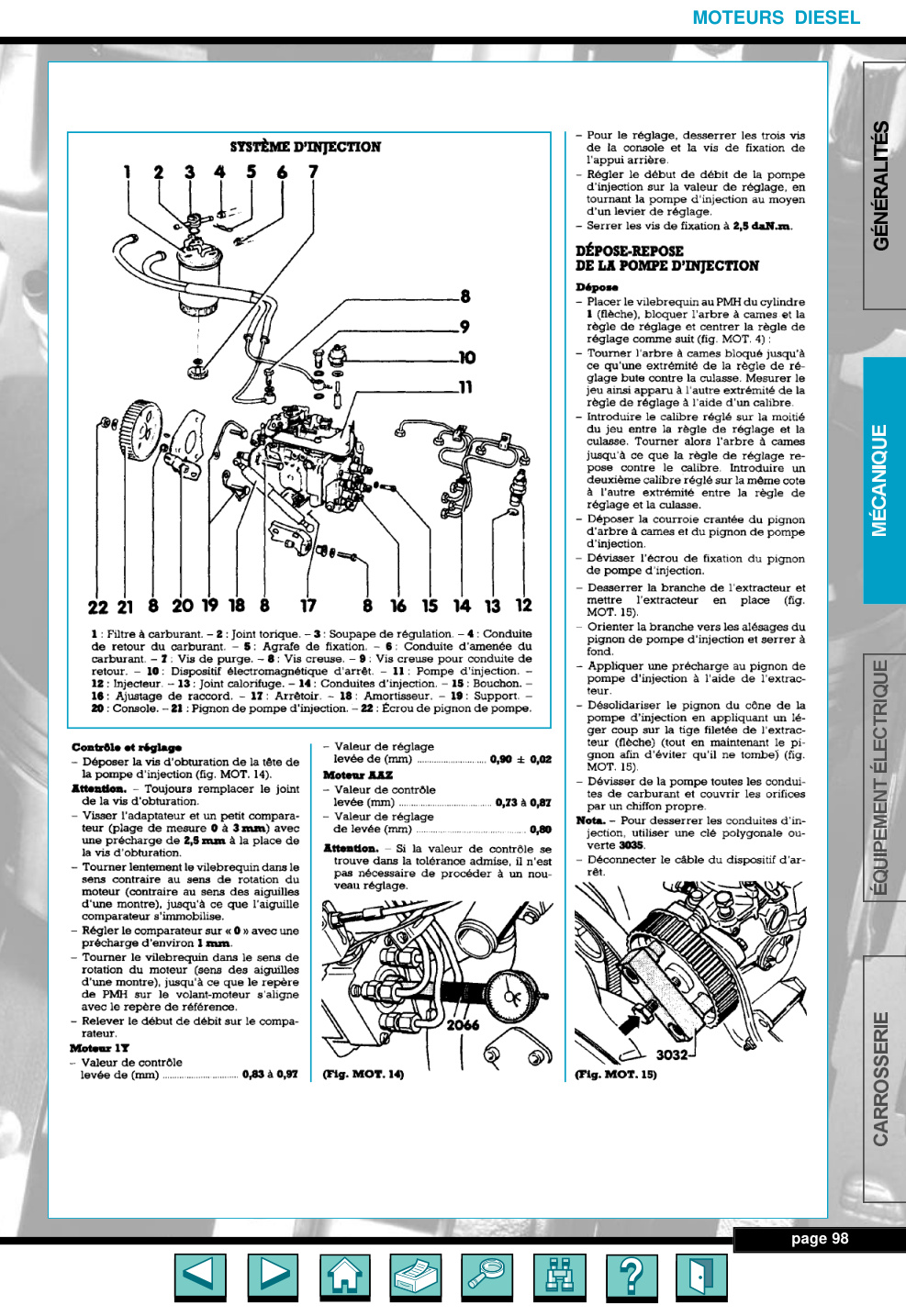

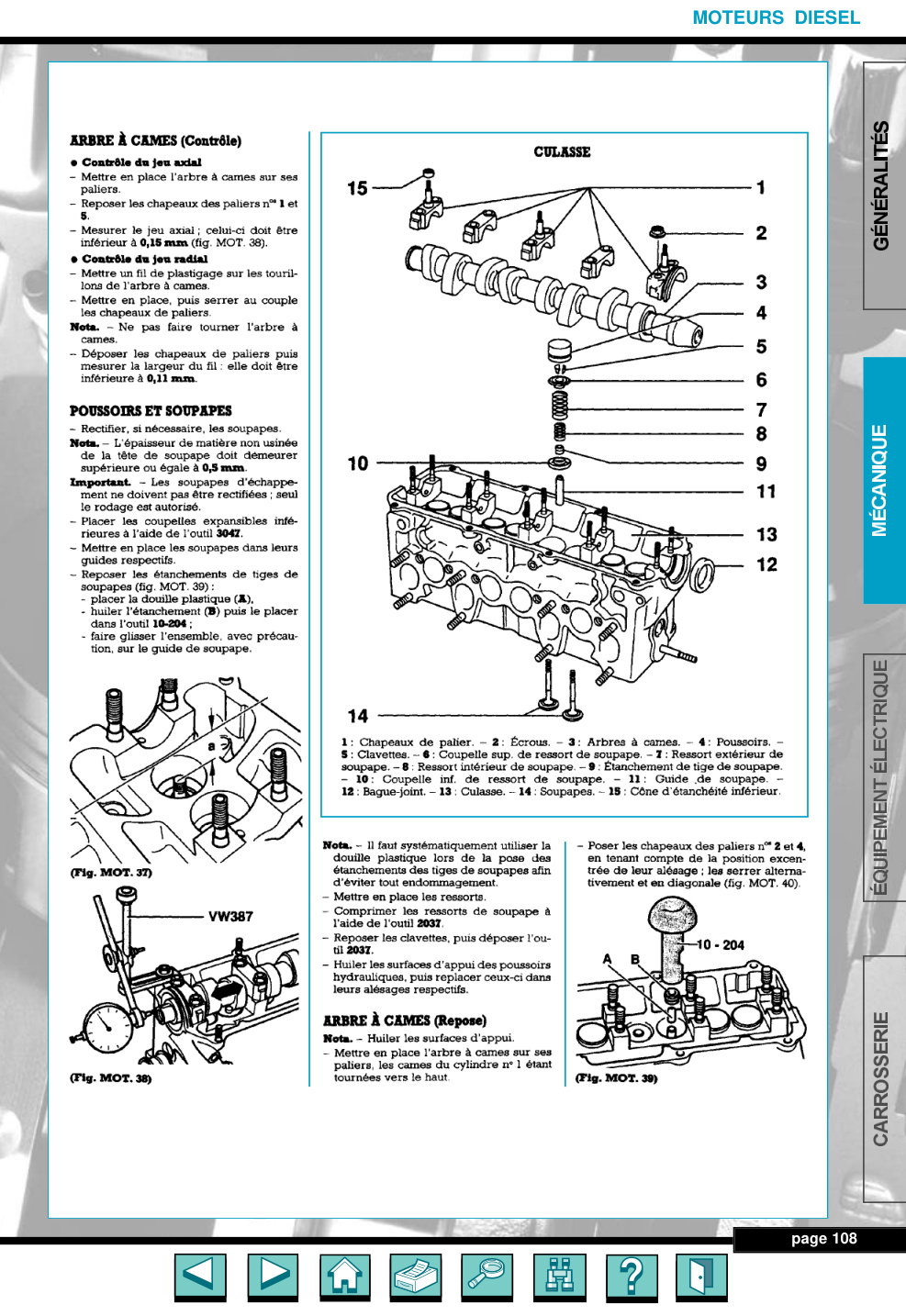

MOTEURS DIESEL CARACTERISTIQUES page 89 MOTEURS DIESEL page 90 MOTEURS DIESEL DISTRIBUTION page 91 MOTEURS DIESEL LUBRIFICATION REFROIDISSEMENT SURALIMENTATION COUPLES DE SERRAGE (en daN.m) INJECTION page 92 MOTEURS DIESEL METHODES DE REPARATION page 93 MOTEURS DIESEL page 94 MOTEURS DIESEL page 95 MOTEURS DIESEL page 96 MOTEURS DIESEL page 97 MOTEURS DIESEL page 98 MOTEURS DIESEL page 99 MOTEURS DIESEL page 100 MOTEURS DIESEL page 101 MOTEURS DIESEL page 102 MOTEURS DIESEL page 103 MOTEURS DIESEL page 104 MOTEURS DIESEL page 105 MOTEURS DIESEL page 106 MOTEURS DIESEL page 107 MOTEURS DIESEL page 108 MOTEURS DIESEL page 109
