CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par deux arbres tubulaires de longueurs inégales comportant un joint homocinétique à chacune de leurs extrémités (tripode côté boîte de vitesses et billes côté roues). Identification du type de transmission VL90 VL100 VL107 (vissée) VL107 (emmanchée) AAR3300i Diamètre du joint intérieur (côté boîte de vitesses) (en mm) 90 100 107 — — Couvercle entre joint intérieur et arbre à bride — — X — — Joint intérieur emmanché sur l’arbre — — — X — MÉCANIQUE Ingrédients Couples de serrage (en daN.m et en degré) GRAISSE DE JOINTS HOMOCINÉTIQUES Pour les couples de serrage, se reporter également à “l’éclaté de piè- Préconisation: ces” dans les méthodes. Les soufflets exigent de la graisse de type G 052 142 A2. Quantité de graisse Transmission sur bride de boîte vis M8: - 1re phase: 1. Type de transmission VL90 VL100 VL107 (v

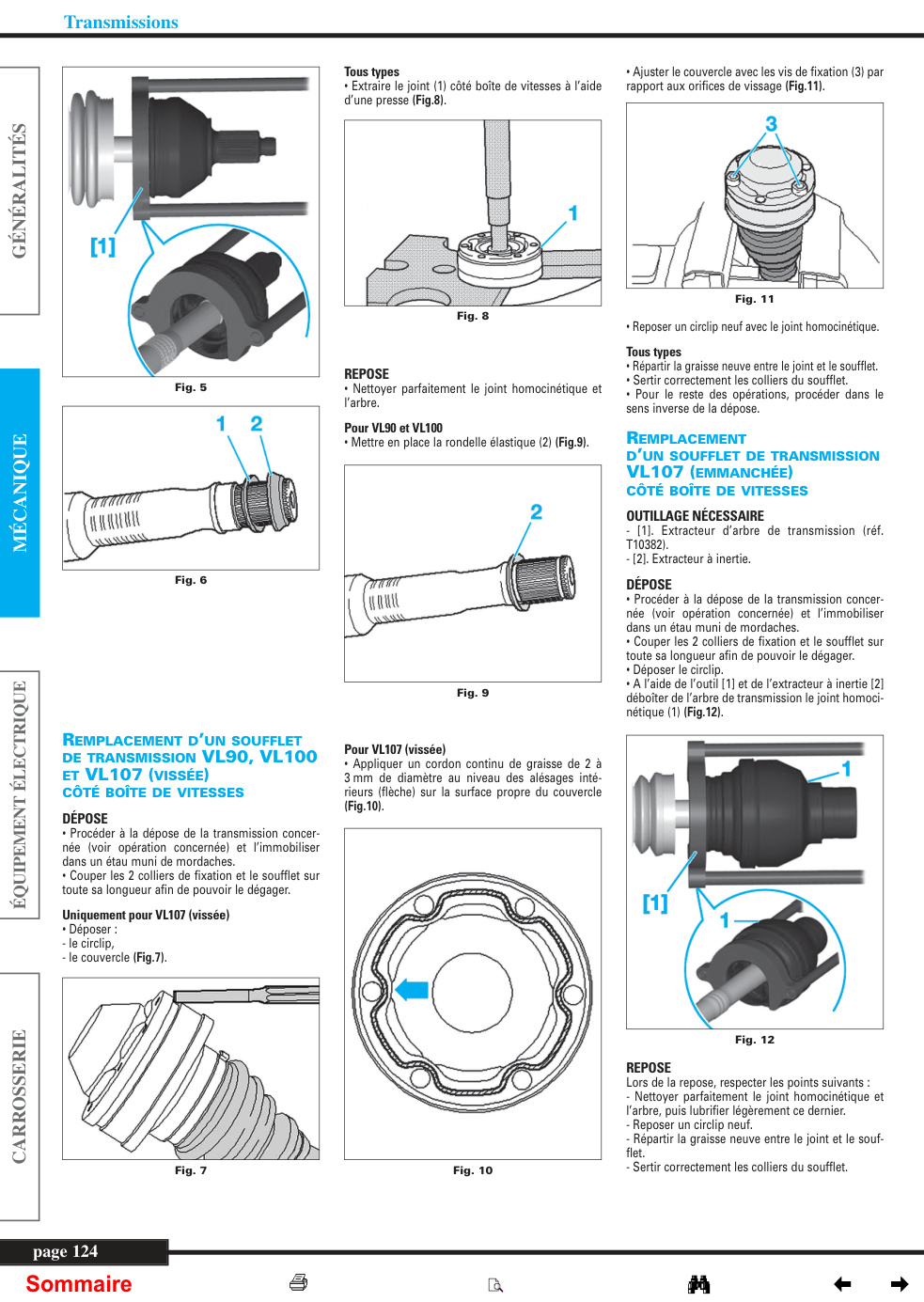

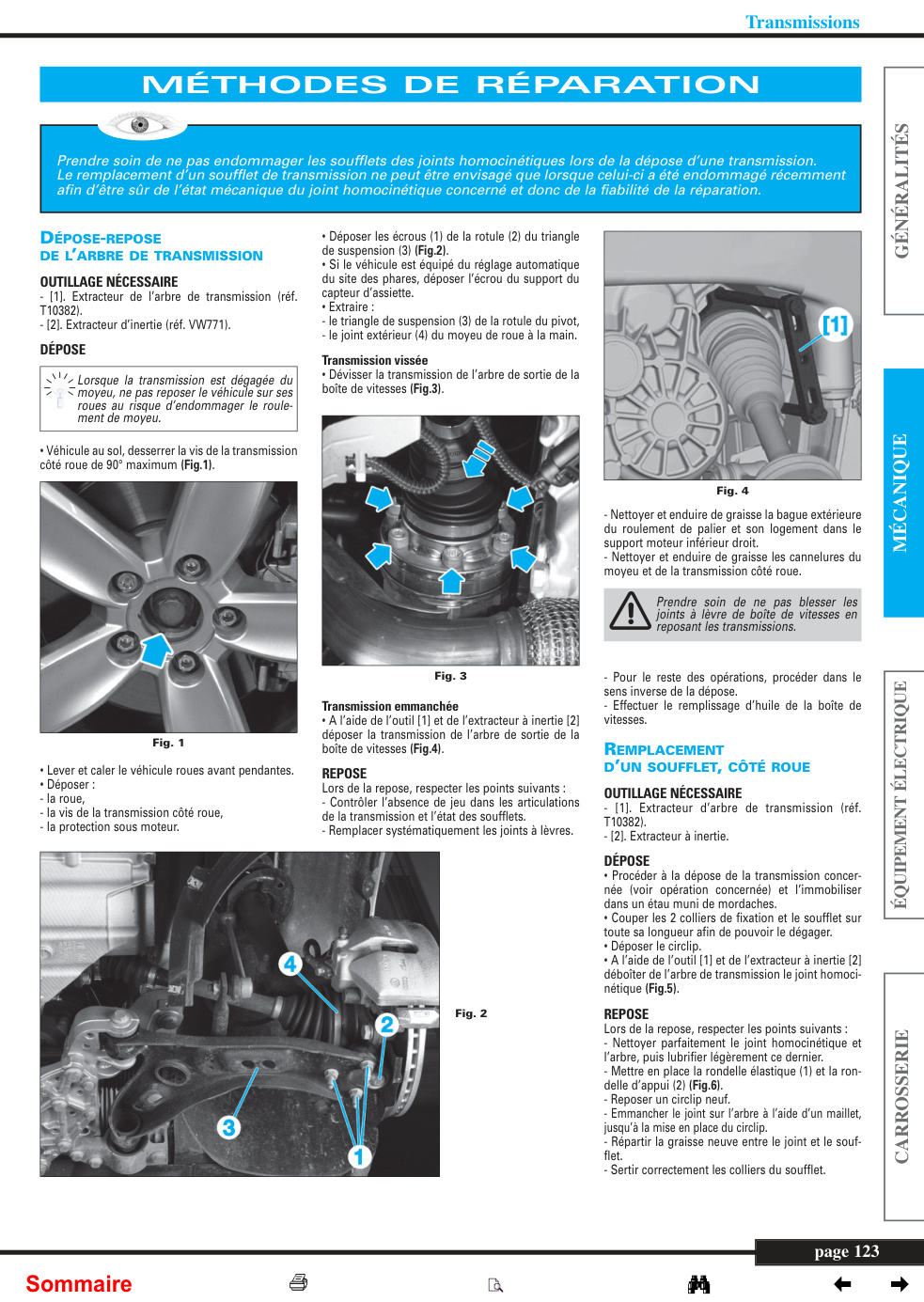

CHAPITRE 4 GÉNÉRALITÉS Transmissions CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par deux arbres tubulaires de longueurs inégales comportant un joint homocinétique à chacune de leurs extrémités (tripode côté boîte de vitesses et billes côté roues). Identification du type de transmission VL90 VL100 VL107 (vissée) VL107 (emmanchée) AAR3300i Diamètre du joint intérieur (côté boîte de vitesses) (en mm) 90 100 107 — — Couvercle entre joint intérieur et arbre à bride — — X — — Joint intérieur emmanché sur l’arbre — — — X — MÉCANIQUE Ingrédients Couples de serrage (en daN.m et en degré) GRAISSE DE JOINTS HOMOCINÉTIQUES Pour les couples de serrage, se reporter également à “l’éclaté de piè- Préconisation : ces” dans les méthodes. Les soufflets exigent de la graisse de type G 052 142 A2. Quantité de graisse Transmission sur bride de boîte vis M8 : - 1re phase : 1. Type de transmission VL90 VL100 VL107 (vissée) AAR3300i - 2e phase : 4. Quantité en gramme Transmission sur bride de boîte vis M10 : 120 / 120 120 / 120 90 / 120 140 / 120 - 1re phase : 1. (intérieur/extérieur) - 2e phase : 7. Dans le joint 60 / 60 60 / 60 45 / 60 70 / 60 Vis de transmission à douze…
