CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par deux arbres tubulaires de longueurs inégales comportant un joint homocinétique à chacune de leurs extrémités (tripode côté boîte de vitesses et billes côté roues). MÉCANIQUE Ingrédients Couples de serrage (en daN.m et en degré) GRAISSE DE JOINTS HOMOCINÉTIQUES Pour les couples de serrage, se reporter également à “l’éclaté de piè- Soufflets extérieur: ces” dans les méthodes. 180 grammes de graisse G 000 603 Soufflets intérieur: Fixation du pivot sur l’amortisseur: 11 120 grammes de graisse G 000 603 Ecrou de transmission: 15 puis 90° Rotule d’essieu sur porte-fusée: 5,5 Demi-arbre de roue sur arbre à bride de boîte de vitesses: préserrage à 1 puis 7 Vis de roues: 17 MÉTHODES DE RÉPARATION Il est conseillé, à chaque dépose de transmission, de remplacer la bague d’étanchéité de sortie de différentiel concer

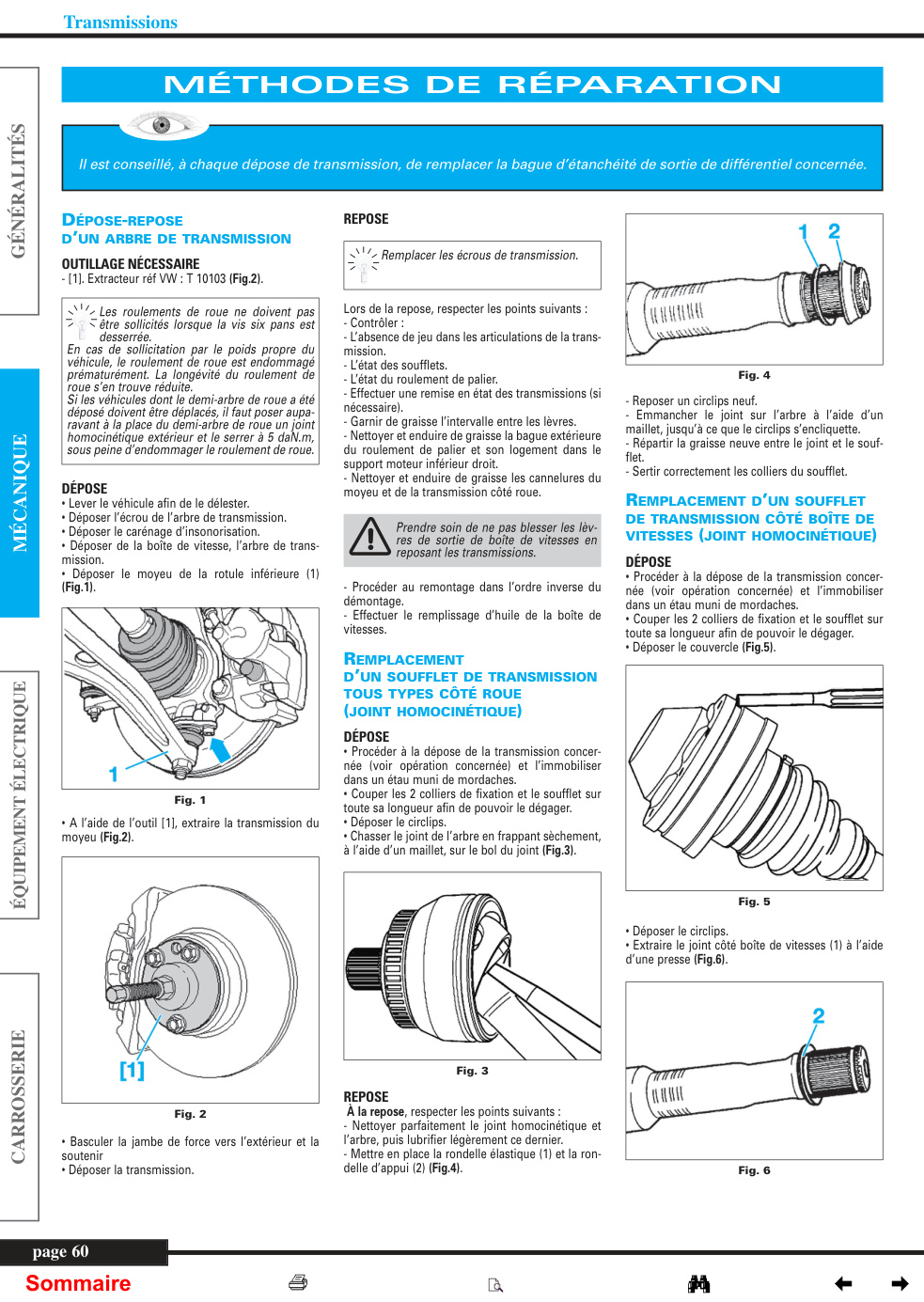

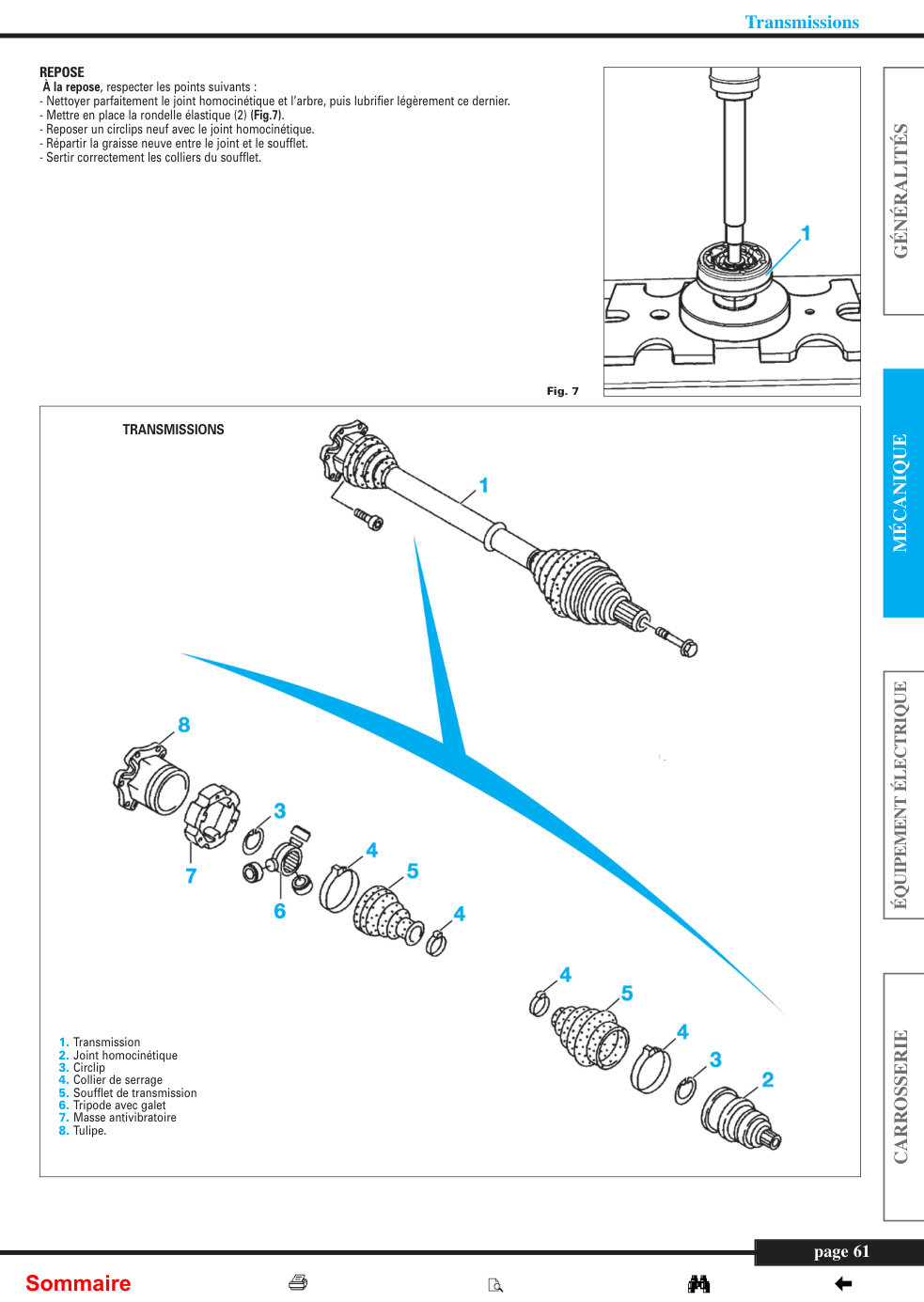

CHAPITRE 4 GÉNÉRALITÉS Transmissions CARACTÉRISTIQUES La transmission du mouvement aux roues avant est assurée par deux arbres tubulaires de longueurs inégales comportant un joint homocinétique à chacune de leurs extrémités (tripode côté boîte de vitesses et billes côté roues). MÉCANIQUE Ingrédients Couples de serrage (en daN.m et en degré) GRAISSE DE JOINTS HOMOCINÉTIQUES Pour les couples de serrage, se reporter également à “l’éclaté de piè- Soufflets extérieur : ces” dans les méthodes. 180 grammes de graisse G 000 603 Soufflets intérieur : Fixation du pivot sur l’amortisseur : 11 120 grammes de graisse G 000 603 Ecrou de transmission : 15 puis 90° Rotule d’essieu sur porte-fusée : 5,5 Demi-arbre de roue sur arbre à bride de boîte de vitesses : préserrage à 1 puis 7 Vis de roues : 17 ÉLECTRIQUE ÉQUIPEMENT CARROSSERIE page 59 Sommaire Transmissions MÉTHODES DE RÉPARATION Il est conseillé, à chaque dépose de transmission, de remplacer la bague d’étanchéité de sortie de différentiel concernée. DÉPOSE-REPOSE REPOSE D’UN ARBRE DE TRANSMISSIONGÉNÉRALITÉS Remplacer les écrous de transmission. OUTILLAGE NÉCESSAIRE - [1]. Extracteur réf VW : T 10103 (Fig.2). Les roulements de roue ne…
