CHAPITRE 5

Suspensions - Trains - Géométrie CARACTÉRISTIQUES Géométrie Suspension – Train avant VALEURS DE HAUTEUR DE RÉFÉRENCE DU VÉHICULE DESCRIPTIF GÉNÉRAL Suspension par roues indépendantes de type pseudo Mc-Pherson avec triangle inférieur et barre stabilisatrice. MESURE DE L’ASSIETTE DE RÉFÉRENCE Combiné ressort hélicoïdal et amortisseur formant l’élément de suspension. Les triangles possèdent 2 liaisons élastiques: axe vertical et vertical, côté berceau. RESSORTS MÉCANIQUE Ressorts hélicoïdaux concentriques aux amortisseurs et comportant sur l’une de leurs spires des points de couleur correspondant à leur classe. Respecter impérativement l’appariement des ressorts et leur sens de Amortisseurs à gaz à double effet non démontables, emmanchés dans les pivots et supportant les ressorts. H1. Cote avant - H2. Cote arrière. BARRE STABILISATRICE Assiette du niveau des essieux (en mm) Barre stabilisa

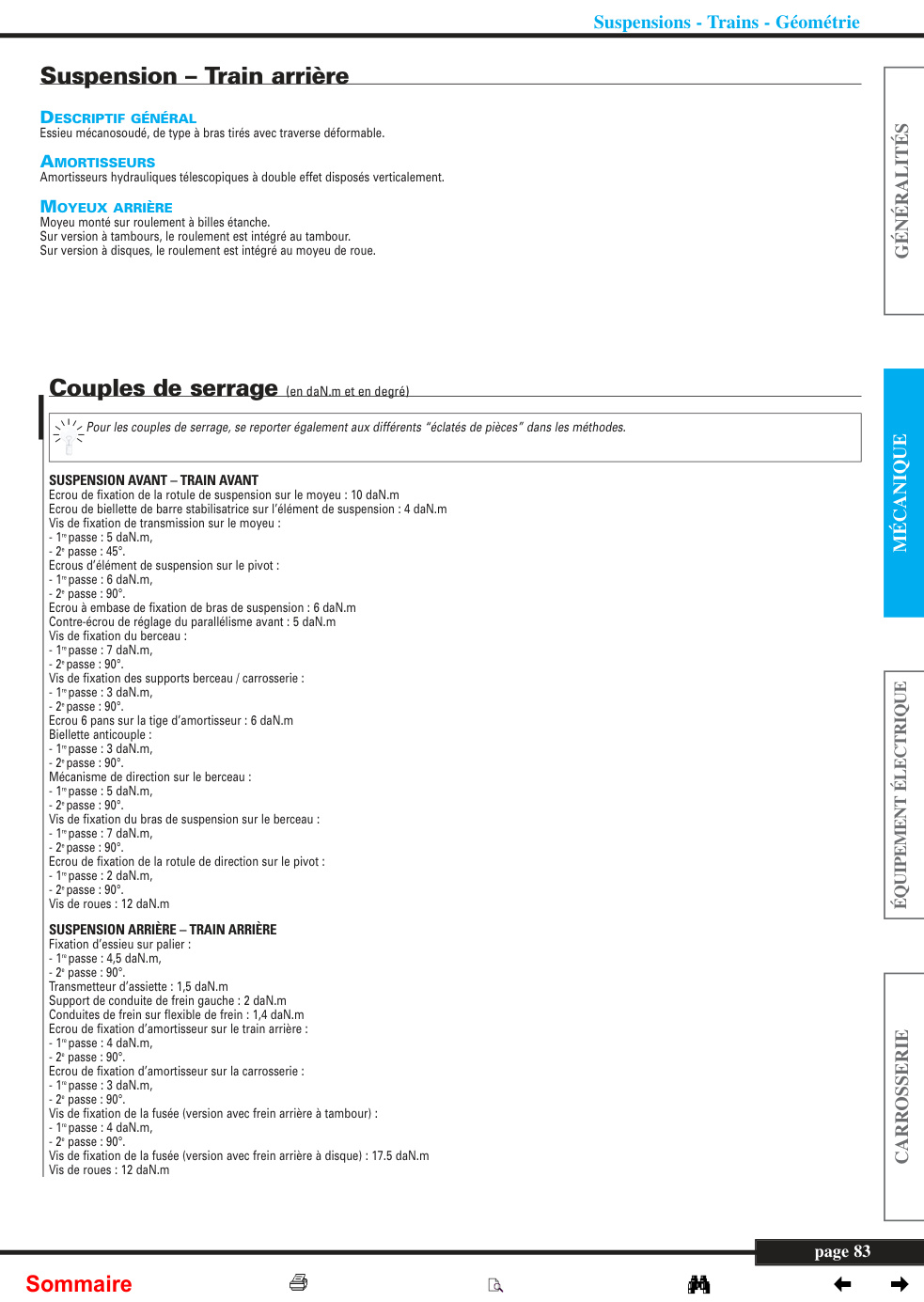

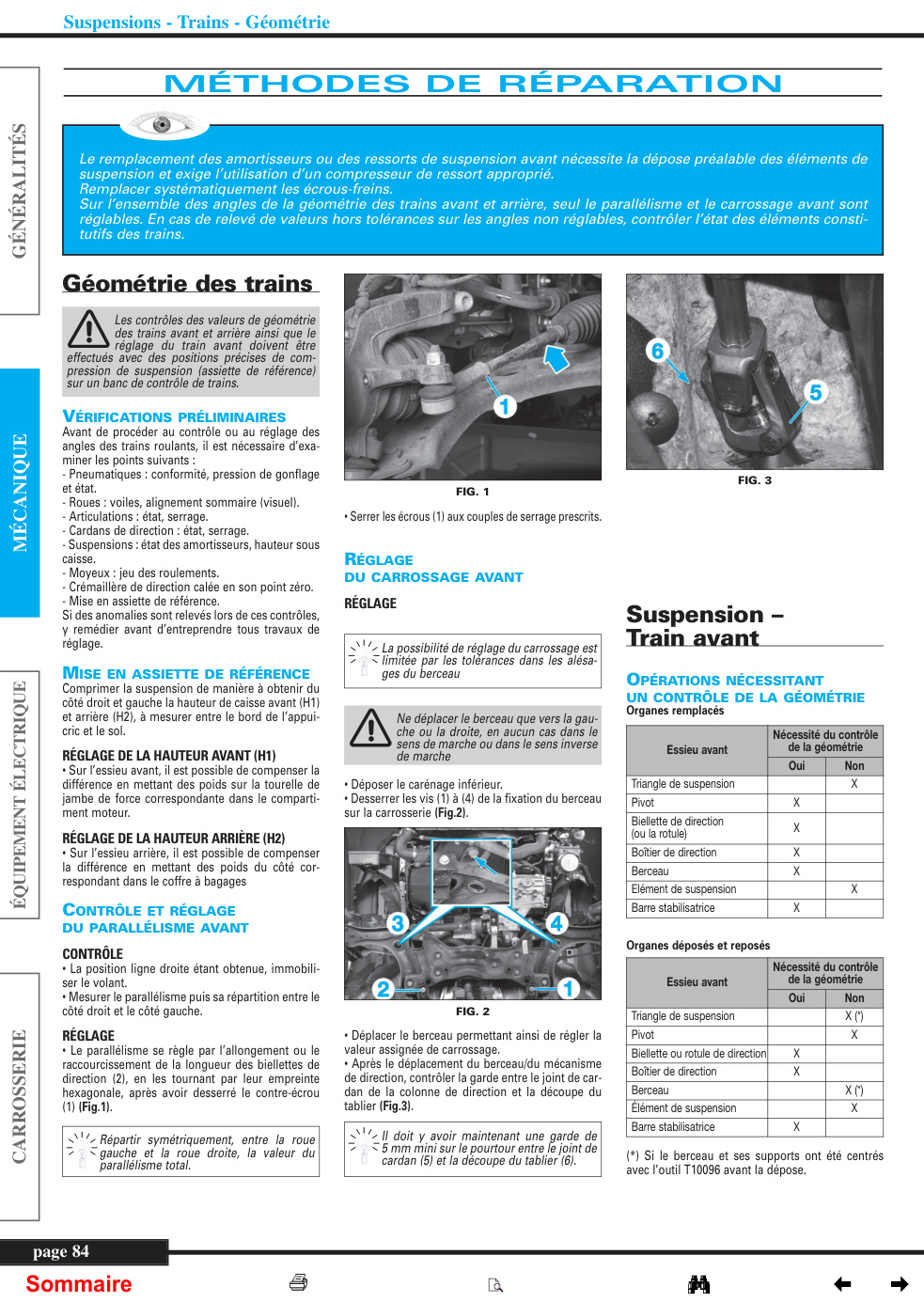

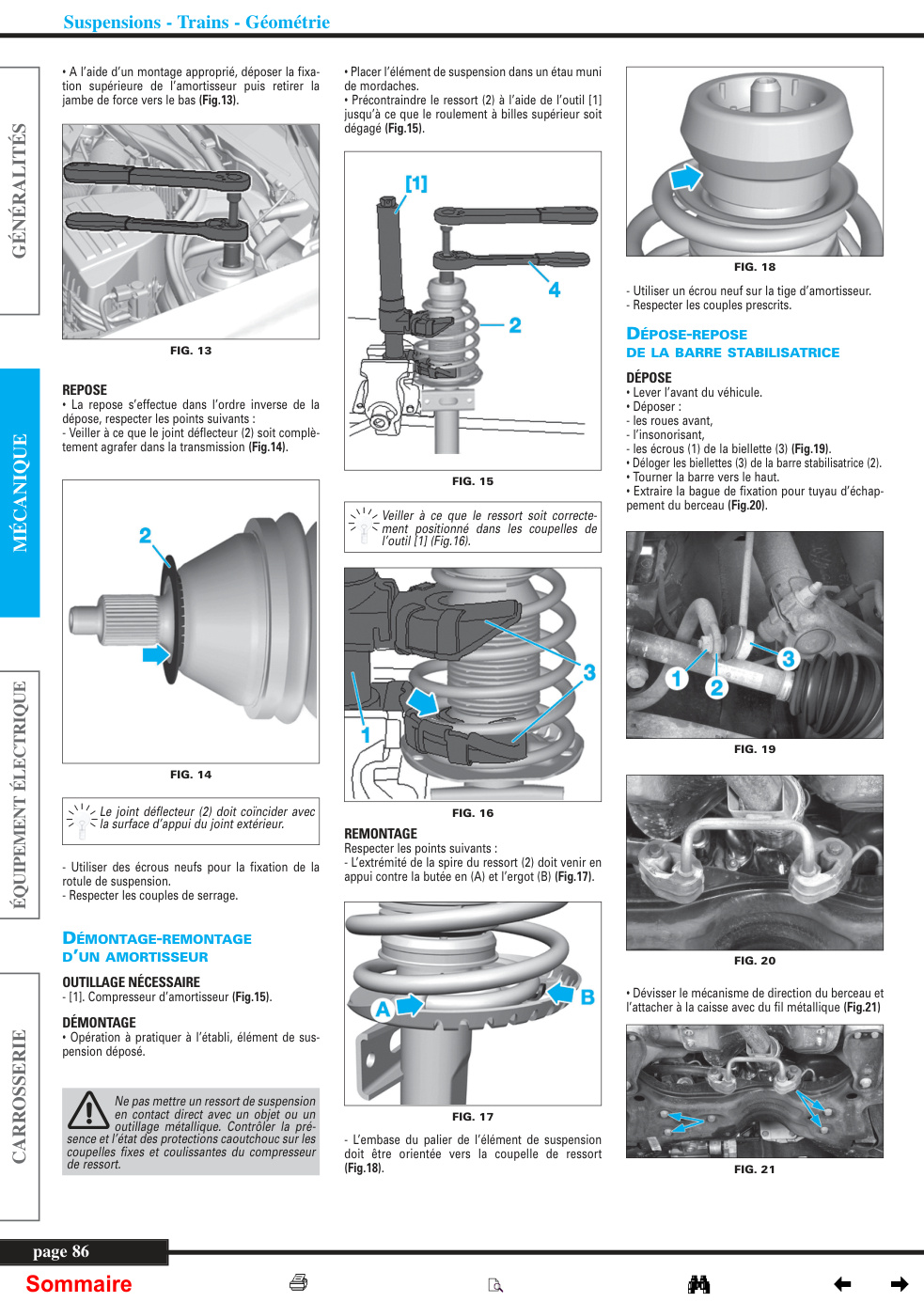

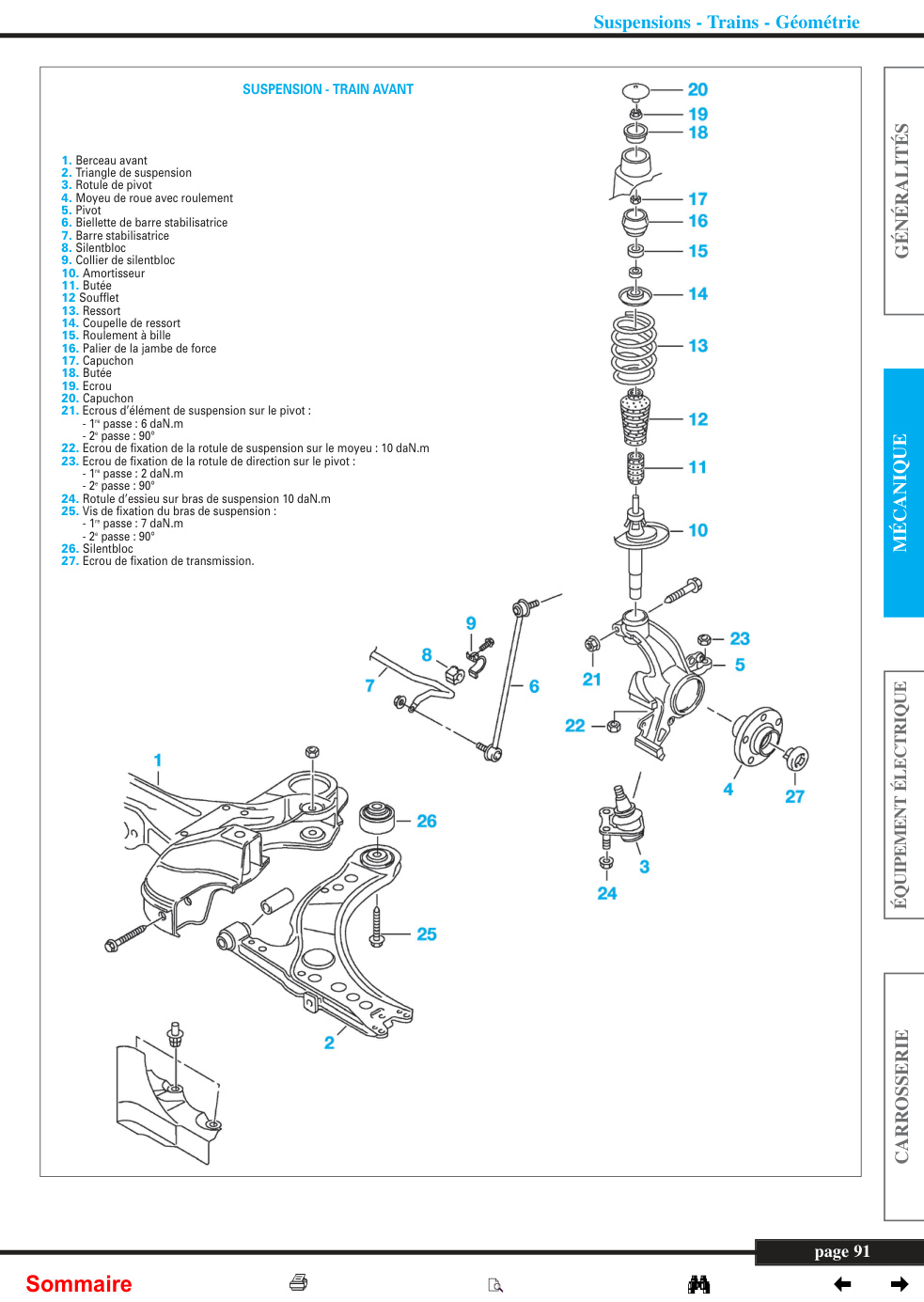

CHAPITRE 5 GÉNÉRALITÉS Suspensions - Trains - Géométrie CARACTÉRISTIQUES Géométrie Suspension – Train avant VALEURS DE HAUTEUR DE RÉFÉRENCE DU VÉHICULE DESCRIPTIF GÉNÉRAL Suspension par roues indépendantes de type pseudo Mc-Pherson avec triangle inférieur et barre stabilisatrice. MESURE DE L’ASSIETTE DE RÉFÉRENCE Combiné ressort hélicoïdal et amortisseur formant l’élément de suspension. TRIANGLES Les triangles possèdent 2 liaisons élastiques : axe vertical et vertical, côté berceau. RESSORTS MÉCANIQUE Ressorts hélicoïdaux concentriques aux amortisseurs et comportant sur l’une de leurs spires des points de couleur correspondant à leur classe. Respecter impérativement l’appariement des ressorts et leur sens de montage. AMORTISSEURS Amortisseurs à gaz à double effet non démontables, emmanchés dans les pivots et supportant les ressorts. H1. Cote avant - H2. Cote arrière. BARRE STABILISATRICE Assiette du niveau des essieux (en mm) Barre stabilisatrice fixée au berceau par deux paliers élastiques et liée aux élé- ments de suspension par l’intermédiaire de biellettes de liaison. Trains roulants (*) H1 (avant) H2 (arrière) La barre possède 2 méplats de maintien au niveau des paliers.…
