Généralités Couples de serrage (en daN.m)

CARACTÉRISTIQUES - Arbre de roue homocinétique (côté roue) et homocinétique ou - Transmission / boîte: tripode (côté boîte de vitesses). • M8..................................................................4,0 (vis neuve) • M10................................................................7,0 (vis neuve) - Ecrou tôle / moyeu........................................3,0 (écrou neuf) - Ecrou bi-hexagonal / moyeu......................................5,0 + 45°GÉNÉRALITÉS - Vis de rotule / triangle..........2,0 + 90° (vis et arrêtoir neufs) - Roue..................................................................................12,0 Quantité de graisse ∅(mm) Quantité (g) Articulation (g) Soufflets (g) Côté roue 90 80 + 10 80 + 10 ----- 100 100 +10 100 + 10 ----- Côté boîte 90 80 + 10 40 + 5 40 + 5 100 110 + 10 55 + 10 55 +5 Arbre de roue à tripode Côté roue 100 100 + 10 100 + 10 ----- 108

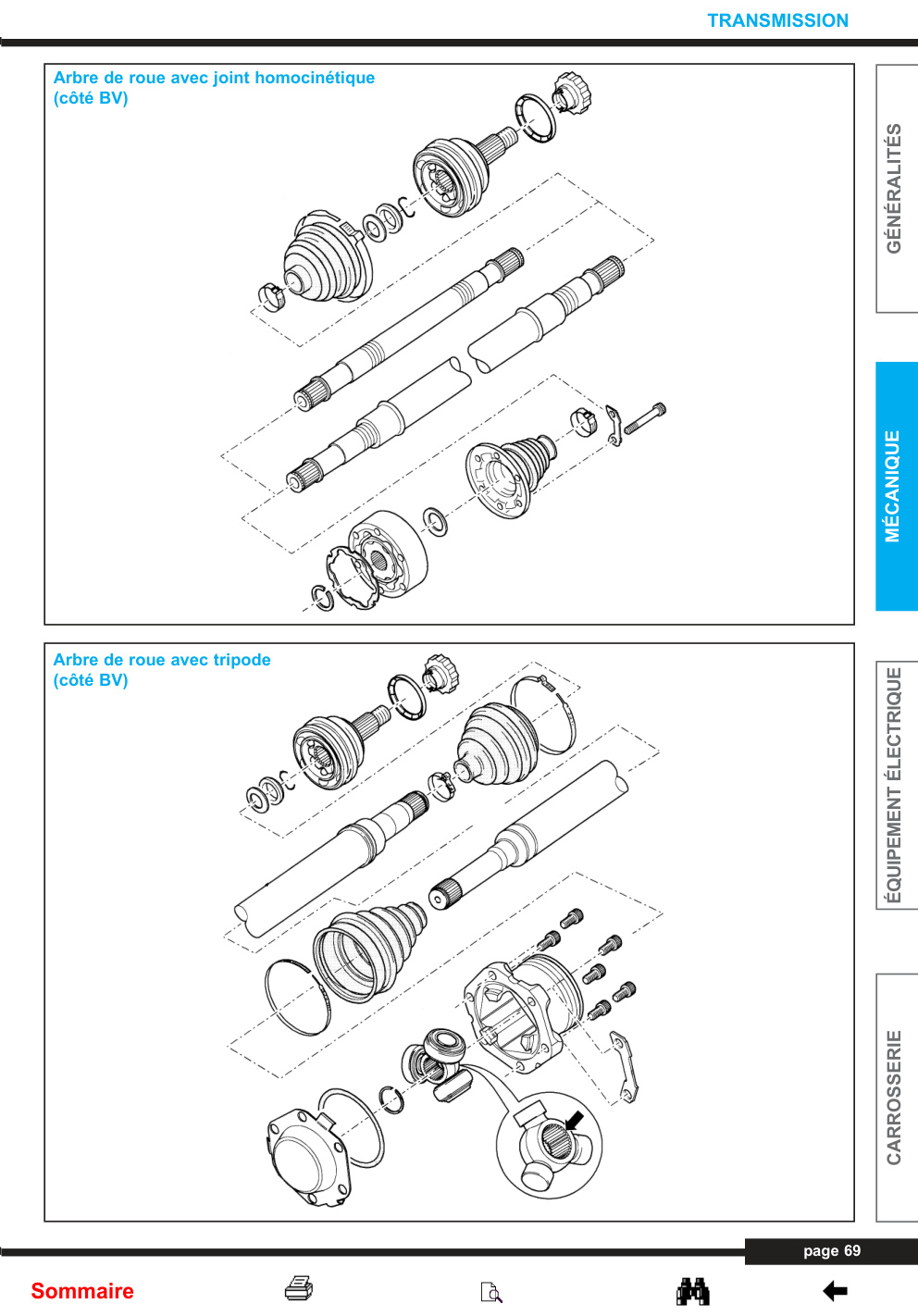

TRANSMISSION CARACTÉRISTIQUES Généralités Couples de serrage (en daN.m) - Arbre de roue homocinétique (côté roue) et homocinétique ou - Transmission / boîte : tripode (côté boîte de vitesses). • M8..................................................................4,0 (vis neuve) • M10................................................................7,0 (vis neuve) - Ecrou tôle / moyeu ........................................3,0 (écrou neuf) - Ecrou bi-hexagonal / moyeu ......................................5,0 + 45°GÉNÉRALITÉS - Vis de rotule / triangle ..........2,0 + 90° (vis et arrêtoir neufs) - Roue ..................................................................................12,0 Quantité de graisse ∅(mm) Quantité (g) Articulation (g) Soufflets (g) Arbre de roue homocinétique Côté roue 90 80 + 10 80 + 10 ----- 100 100 +10 100 + 10 ----- Côté boîte 90 80 + 10 40 + 5 40 + 5 100 110 + 10 55 + 10 55 +5 Arbre de roue à tripode Côté roue 100 100 + 10 100 + 10 ----- 108 110 + 5 110 + 5 ----- MÉTHODES DE RÉPARATION Transmission - MettreG 052 142de laA2 graissesur la denturepolycarbamidedans le MÉCANIQUE moyeu de roue. Arbre de roue Véhicules avec écrou bi-hexagonal Dépose - Passer…
