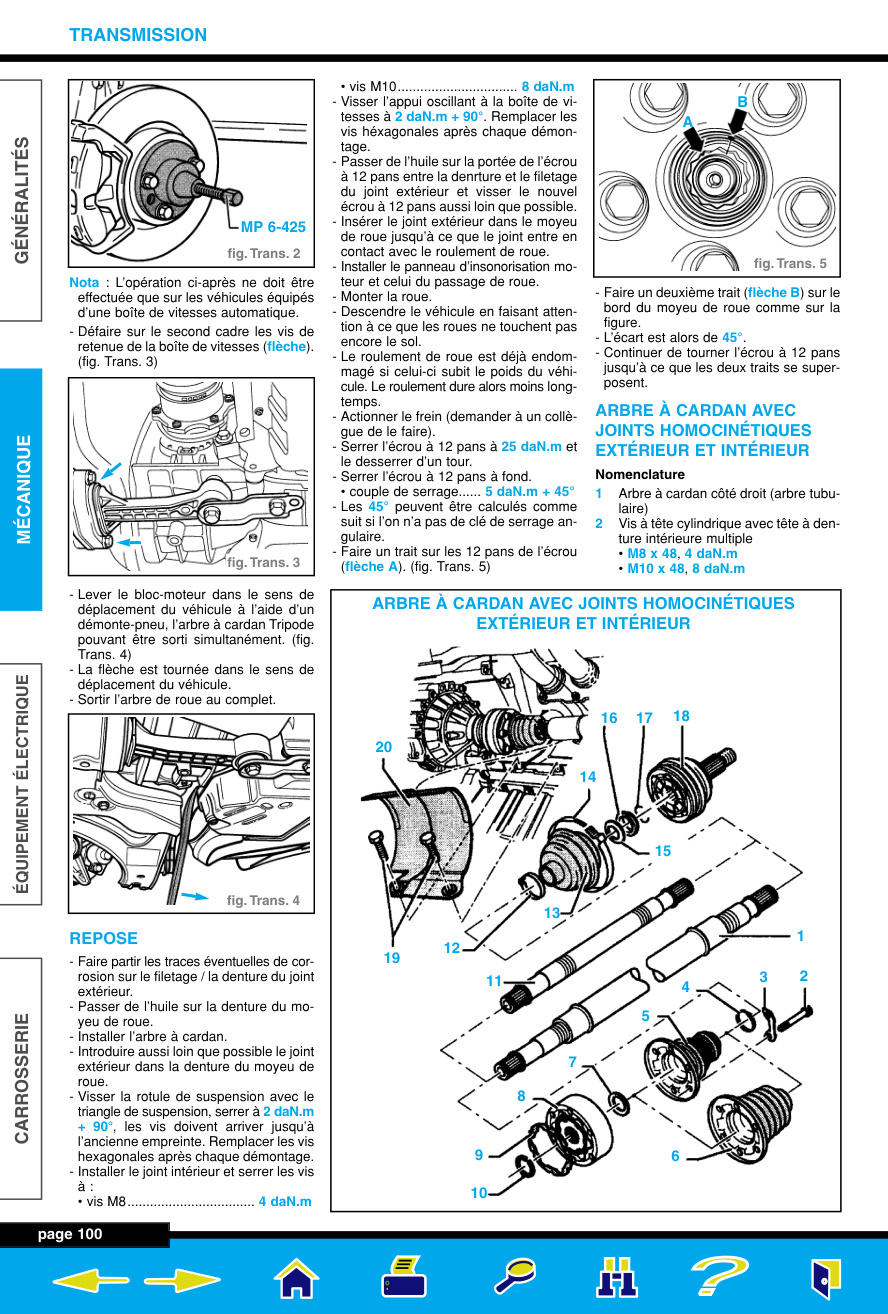

CARACTÉRISTIQUES Généralités - Cote a = 17 mm Nota: Marquer la cote a sur l’arbre à cardan avant le montage de la douille de protection du joint, par ex. avec de la peinture - Arbre de roue à joint homocinétique côté roue et à joint homo- ou du ruban adhésif. cinétique ou tripode côté boîte de vitesses. POSITION DE MONTAGE DE LA DOUILLE DE PROTECTION DU JOINT SUR L’ARBRE À CARDAN CÔTÉ GAUCHE QUANTITÉ DE GRAISSE GÉNÉRALITÉS JOINT EXTÉRIEUR B - Diamètre 81 mm: • totale................................................................................ 80 • côté joint.......................................................................... 40 • côté soufflet..................................................................... 40 - Diamètre 90 mm: • totale.............................................................................. 120 • côté joint...........................................

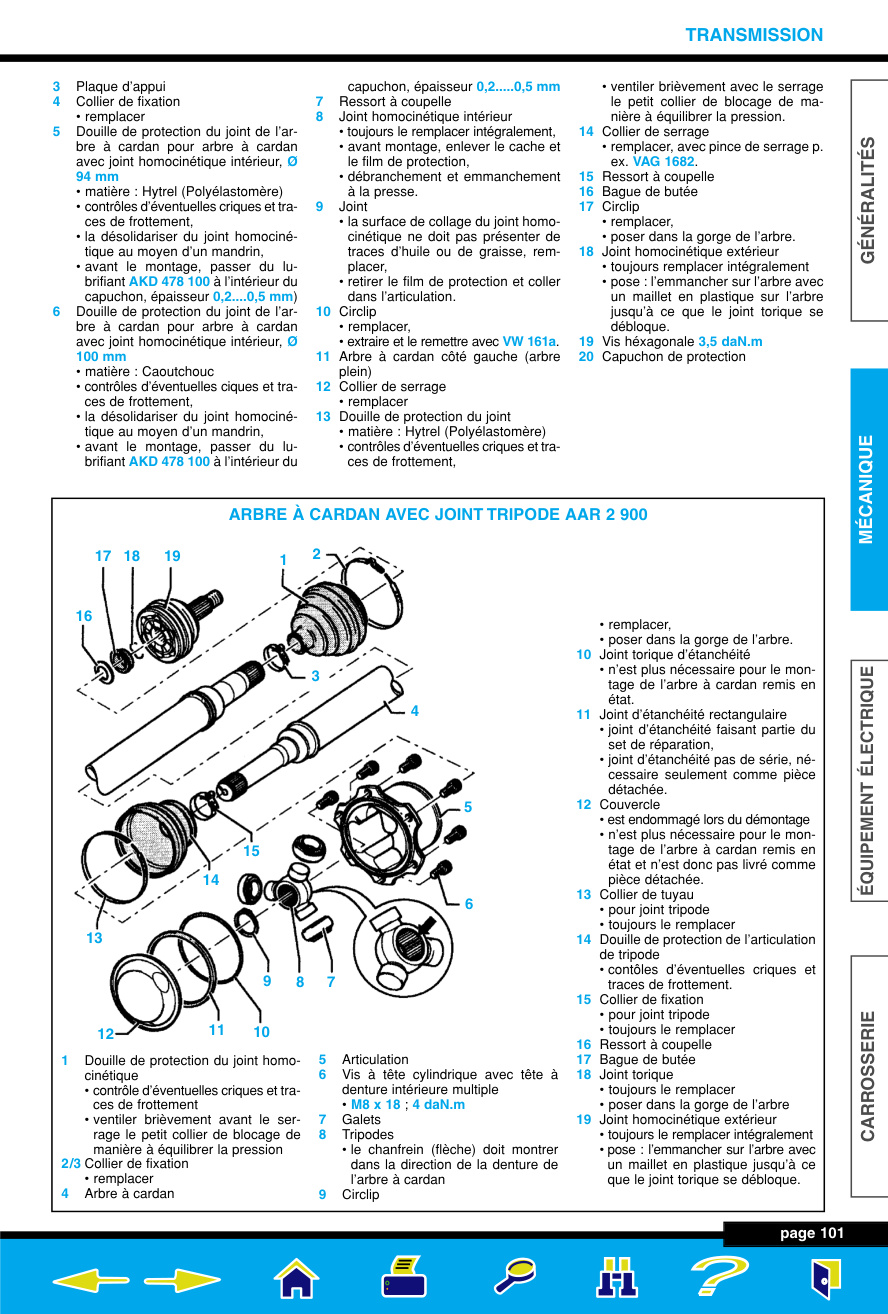

TRANSMISSION CARACTÉRISTIQUES Généralités - Cote a = 17 mm Nota : Marquer la cote a sur l’arbre à cardan avant le montage de la douille de protection du joint, par ex. avec de la peinture - Arbre de roue à joint homocinétique côté roue et à joint homo- ou du ruban adhésif. cinétique ou tripode côté boîte de vitesses. POSITION DE MONTAGE DE LA DOUILLE DE PROTECTION DU JOINT SUR L’ARBRE À CARDAN CÔTÉ GAUCHE QUANTITÉ DE GRAISSE GÉNÉRALITÉS JOINT EXTÉRIEUR B - Diamètre 81 mm : • totale................................................................................ 80 • côté joint.......................................................................... 40 • côté soufflet..................................................................... 40 - Diamètre 90 mm : • totale.............................................................................. 120 • côté joint.......................................................................... 80 • côté soufflet..................................................................... 40 JOINT INTÉRIEUR - Diamètre 94 mm : • totale................................................................................ 90 A • côté…
