CHAPITRE 6

CARACTÉRISTIQUES Direction à crémaillère, à denture hélicoïdale, montée en arrière de l’essieu avant et fixée sur le berceau. Colonne de direction en 2 tronçons articulés par 2 AFFECTATION DES VOIES DES CONNECTEURS joints de cardan, rétractable en cas de choc et fixée sur la caisse par un palier DE LA DIRECTION ASSISTÉE avec glissière de guidage. Le mouvement est transmis aux roues avant par des biellettes et des rotules. Assistance variable électrique et réglages manuels en hauteur et en profondeur du volant disponible en série sur toutes les versions. Gestion de la direction assistée MÉCANIQUE L’assistance de direction est réalisée par un moteur asynchrone sans balais agissant via un pignon différent du pignon de direction, sur la crémaillère. Le degré d’assistance est géré par un calculateur qui reçoit et traite les informa- tions du capteur d’angle de braquage appliqué au volant, mon

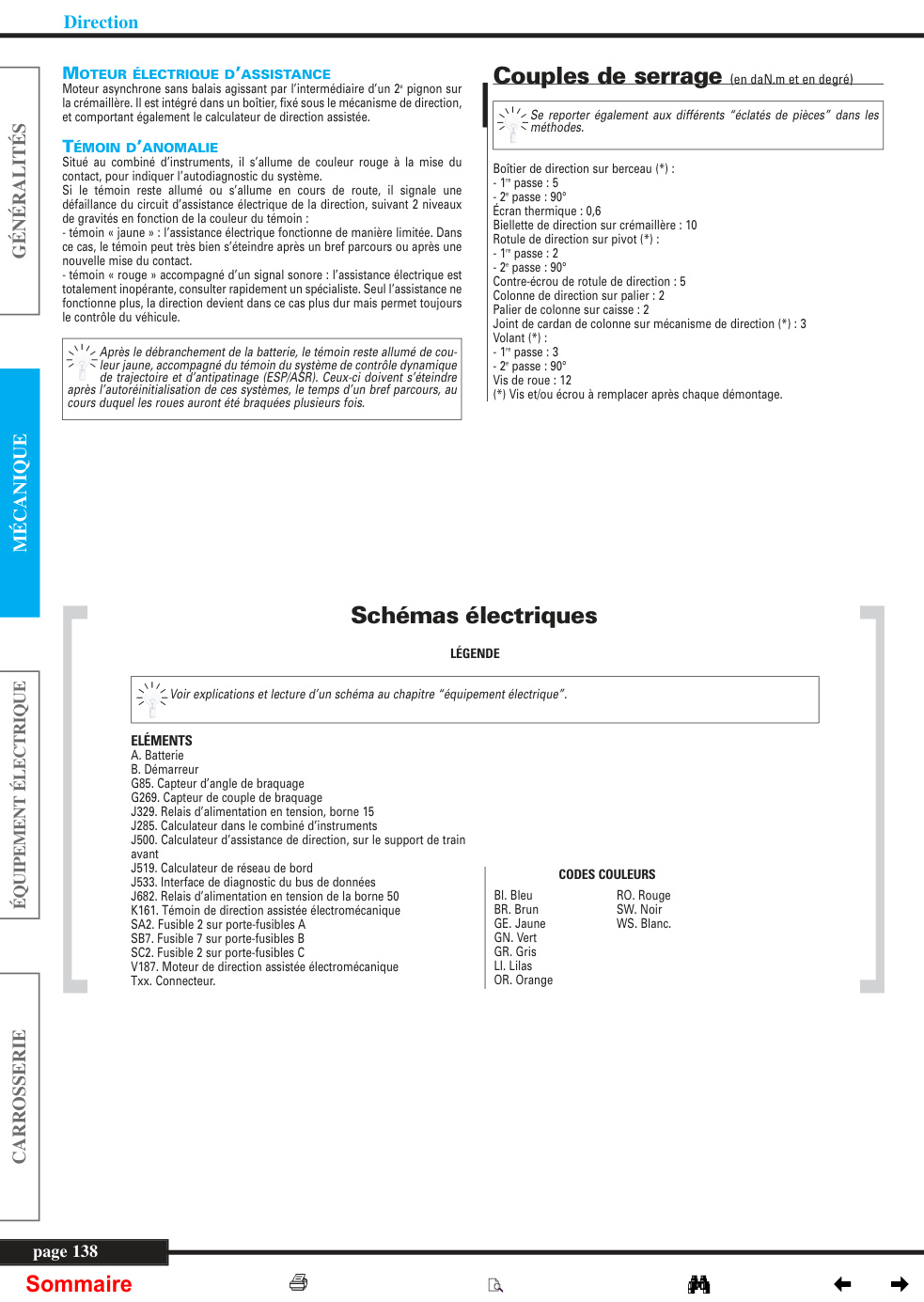

CHAPITRE 6 GÉNÉRALITÉS Direction CARACTÉRISTIQUES Direction à crémaillère, à denture hélicoïdale, montée en arrière de l’essieu avant et fixée sur le berceau. Colonne de direction en 2 tronçons articulés par 2 AFFECTATION DES VOIES DES CONNECTEURS joints de cardan, rétractable en cas de choc et fixée sur la caisse par un palier DE LA DIRECTION ASSISTÉE avec glissière de guidage. Le mouvement est transmis aux roues avant par des biellettes et des rotules. Assistance variable électrique et réglages manuels en hauteur et en profondeur du volant disponible en série sur toutes les versions. Gestion de la direction assistée MÉCANIQUE L’assistance de direction est réalisée par un moteur asynchrone sans balais agissant via un pignon différent du pignon de direction, sur la crémaillère. Le degré d’assistance est géré par un calculateur qui reçoit et traite les informa- tions du capteur d’angle de braquage appliqué au volant, monté sur la colonne, sous le volant de direction, ainsi que du capteur de couple de braquage, monté autour du pignon d’attaque de la crémaillère. Dans ce système, l’action du conducteur est traduite grâce à un capteur d’angle de la colonne et un capteur de couple, qui…
