L'EXPERT AUTOMOBILE

CARACTÉRISTIQUES Direction à crémaillère à denture hélicoïdale fixée sur le berceau. Colonne de direction articulée par joints de cardan. Transmission du mouvement aux roues par biellettes et rotules. Assistance électrohydraulique alimentée par une pompe à engrenages entraî- née par un moteur électrique. Réglages en hauteur et en profondeur du volant montés en série sur toutes les Nombre de tours de volant: 2,90. Diamètre de braquage 10,6 m. Marque: TRW ou KOYO. Les deux modèles sont facilement identifiables: MÉCANIQUE - Soit à l’aide de l’appareil de diagnostic VAS 5051 adresse N°44. - Soit en s’aidant de la forme du capteur d’assistance de direction (G250) (Fig.1). Fig. 1 ÉQUIPEMENT 1. Boîtier de direction 2. Capteur de vitesse de braquage 13. Signal de vitesse de braquage 3. Colonne de direction 14. Canalisation de retour 4. Combiné d’instruments 15. Groupe électrohydraulique A. TR

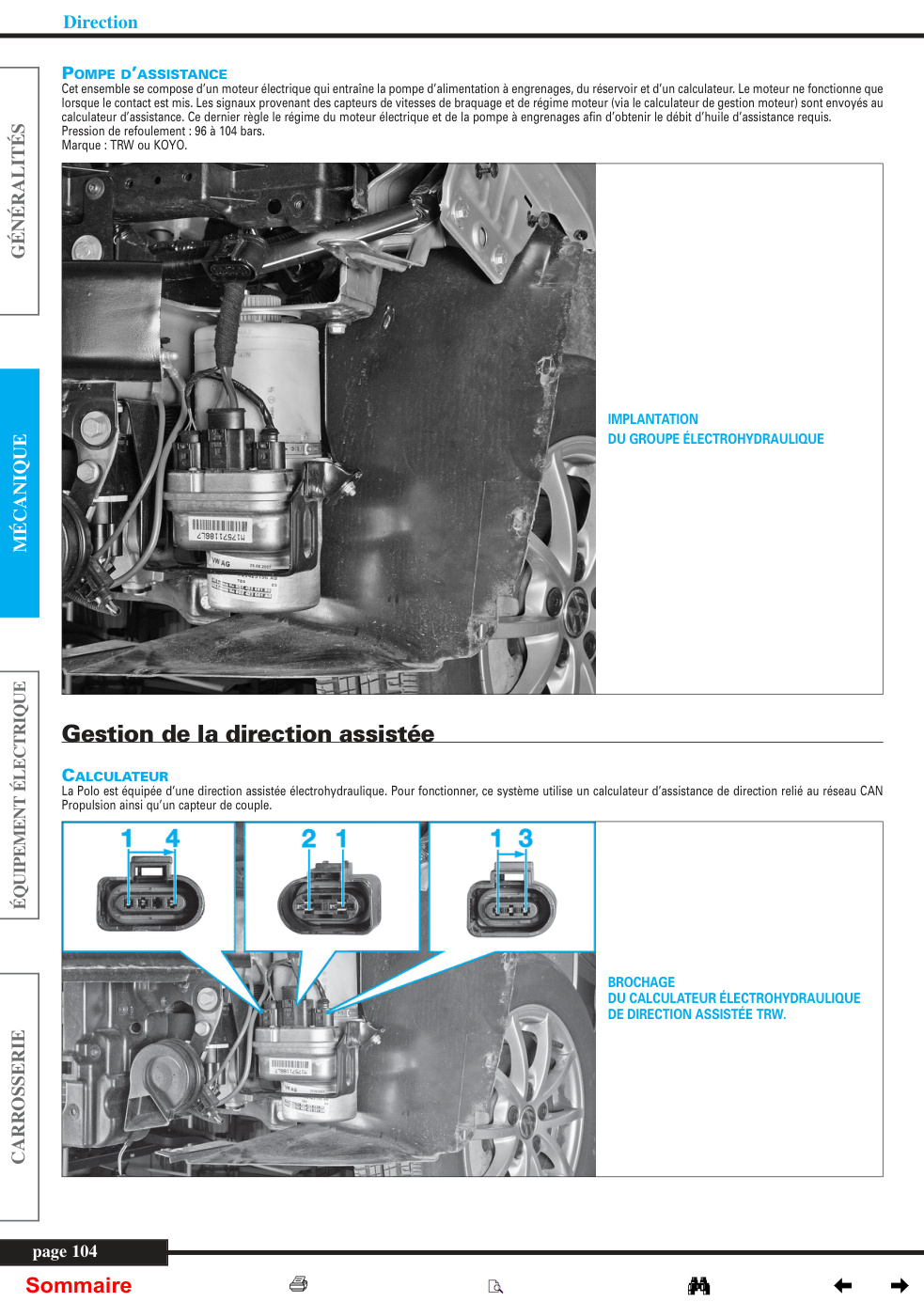

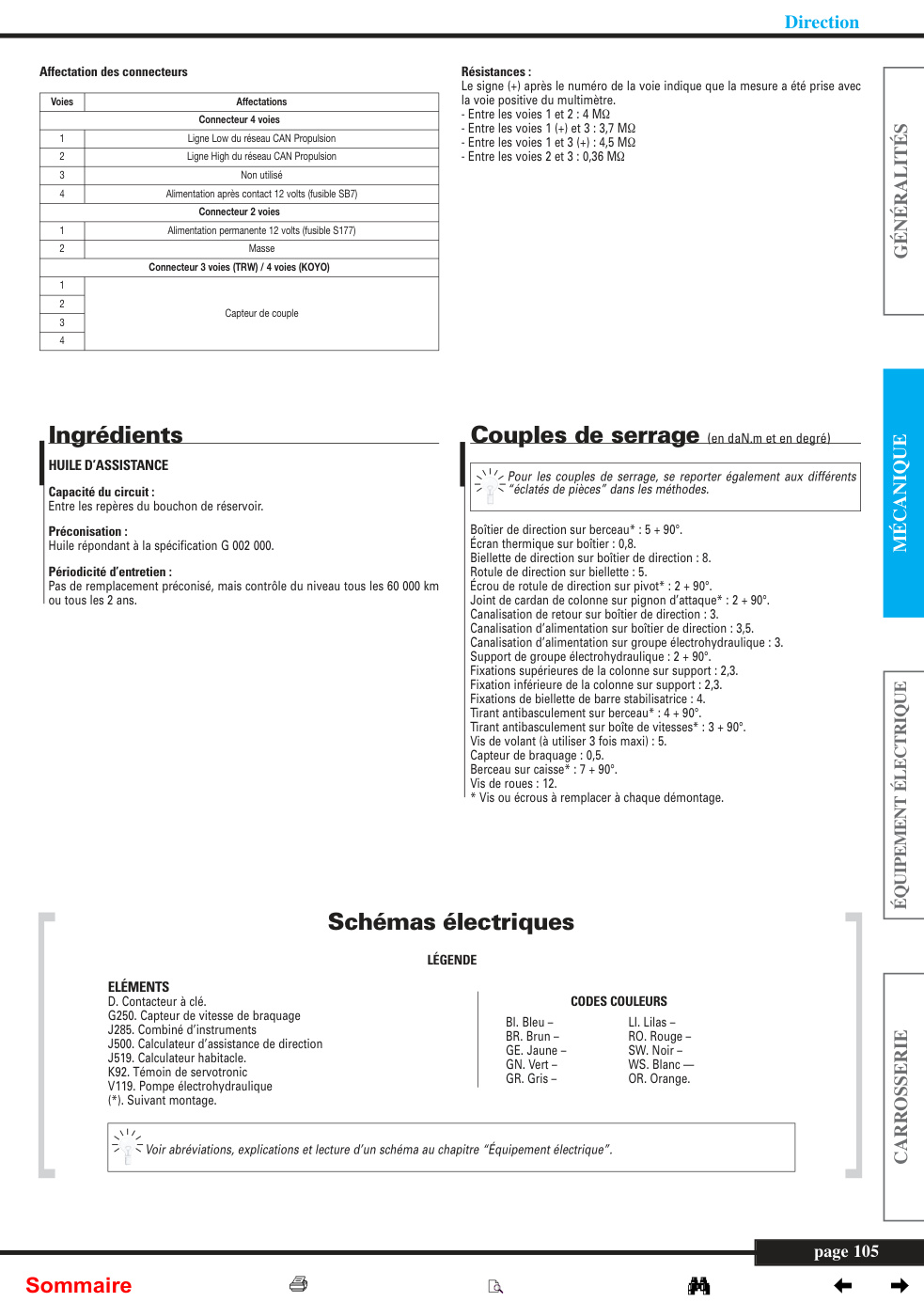

CHAPITRE 6 GÉNÉRALITÉS Direction CARACTÉRISTIQUES Direction à crémaillère à denture hélicoïdale fixée sur le berceau. Colonne de direction articulée par joints de cardan. Transmission du mouvement aux roues par biellettes et rotules. Assistance électrohydraulique alimentée par une pompe à engrenages entraî- née par un moteur électrique. Réglages en hauteur et en profondeur du volant montés en série sur toutes les versions. DIRECTION Nombre de tours de volant : 2,90. Diamètre de braquage 10,6 m. Marque : TRW ou KOYO. Les deux modèles sont facilement identifiables : MÉCANIQUE - Soit à l’aide de l’appareil de diagnostic VAS 5051 adresse N°44. - Soit en s’aidant de la forme du capteur d’assistance de direction (G250) (Fig.1). ÉLECTRIQUE Fig. 1 ÉQUIPEMENT 1. Boîtier de direction 2. Capteur de vitesse de braquage 13. Signal de vitesse de braquage 3. Colonne de direction 14. Canalisation de retour 4. Combiné d’instruments 15. Groupe électrohydraulique A. TRW - B. KOYO. 5. Capteur tachymétrique 16. Bouchon 6. Calculateur de gestion moteur 17. Réservoir 7. Témoin d’anomalie de 18. Électrovanne de limitation de fonctionnement pression ASSISTANCE 8. Signal pour témoin d’anomalie 19. Pompe…
