SUSPENSION TRAIN ARRIÈRE CARACTÉRISTIQUES SPÉCIFICATIONS GÉNÉRALES - La VW Passat 97 traction AV est composée de deux bras COUPLES DE SERRAGE (en daN.m) longitudinaux de forme tubulaire, reliés entre eux par un profil en "V", souple en torsion. La barre stabilisante est soudée aux - Voir éclaté. deux extrémités sur les bras. La suspension est constituée d'amortisseurs à gaz intégrés aux ressorts hélicoïdaux. 1: Cale supérieure de ressort - 2: Support de capteur de vitesse - 3: Capteur de vitesse (uniquement sur les véhicules avec ABS). - 4: Ressort hélicoïdal - 5: Roulement de roue - 6: Palier de fixation - 7: Écrou six pans - 8: Vis six pans M12 x 1,5 x 90 - 9: Vis six pans M12 x 1,5 x 60 - 10: Corps d'essieu - 11: Vis six pans M14 x 1,5 x 190 - 12: Sangle de fixation - 13: Taraudage dans le longeron MÉTHODES DE RÉPARATION Amortisseur / ressort 1 3 1 - Le véhicule se tenant

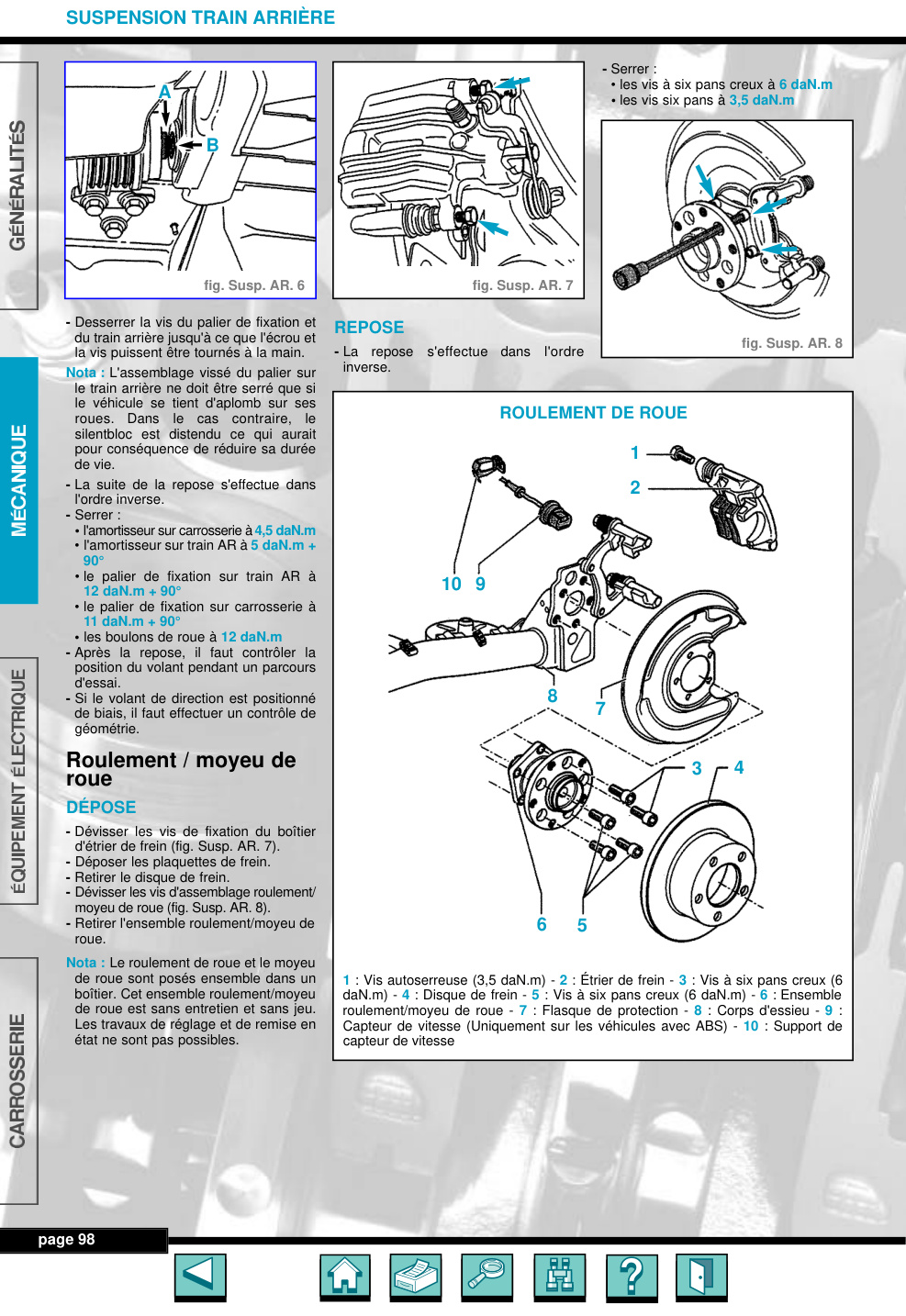

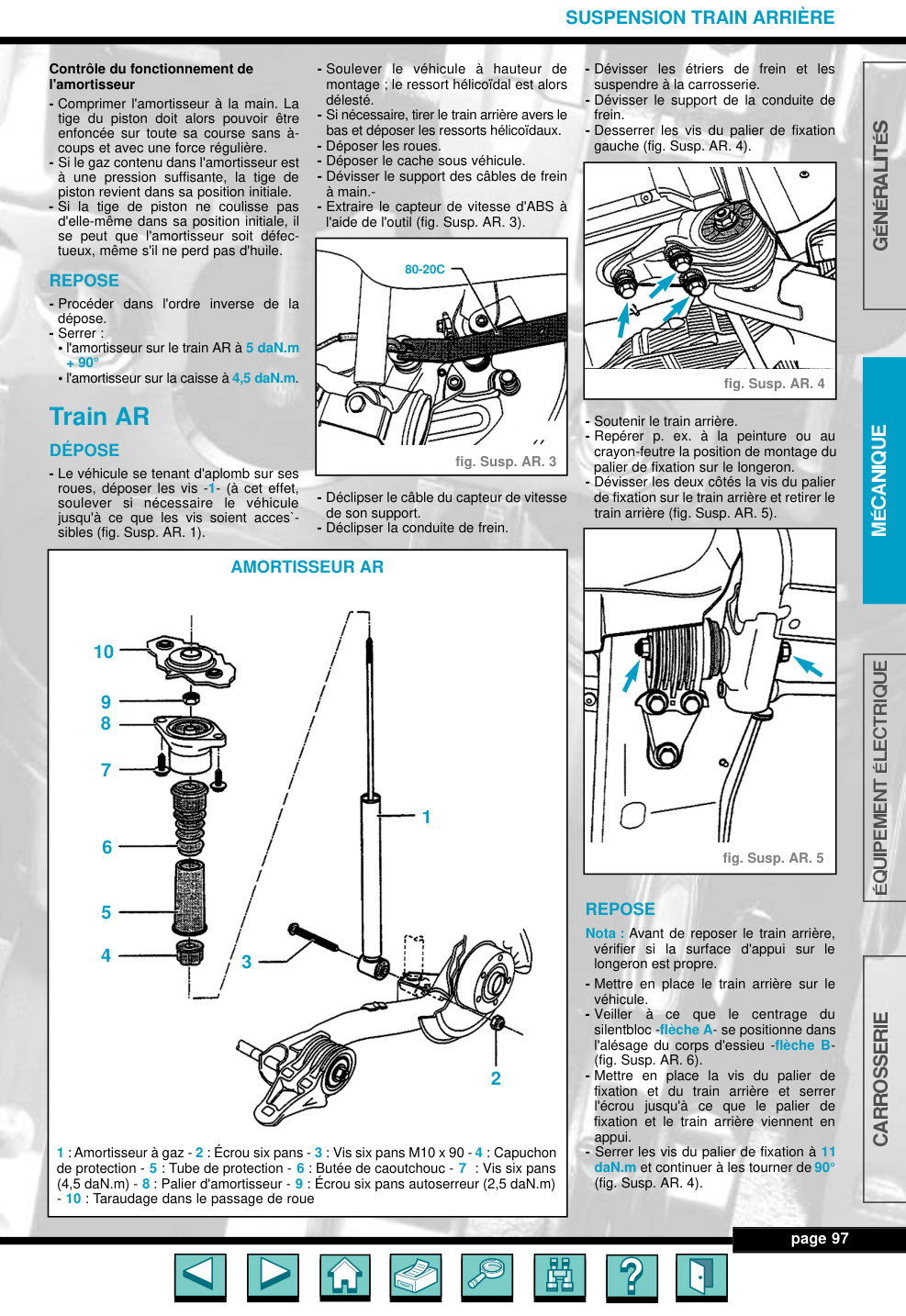

SUSPENSION TRAIN ARRIÈRE CARACTÉRISTIQUES SPÉCIFICATIONS GÉNÉRALES - La VW Passat 97 traction AV est composée de deux bras COUPLES DE SERRAGE (en daN.m) longitudinaux de forme tubulaire, reliés entre eux par un profil en "V", souple en torsion. La barre stabilisante est soudée aux - Voir éclaté. deux extrémités sur les bras. La suspension est constituée d'amortisseurs à gaz intégrés aux ressorts hélicoïdaux. TRAIN AR 13 1 2 3 12 4 11 5 6 7 10 8 9 1 : Cale supérieure de ressort - 2 : Support de capteur de vitesse - 3 : Capteur de vitesse (uniquement sur les véhicules avec ABS). - 4 : Ressort hélicoïdal - 5 : Roulement de roue - 6 : Palier de fixation - 7 : Écrou six pans - 8 : Vis six pans M12 x 1,5 x 90 - 9 : Vis six pans M12 x 1,5 x 60 - 10 : Corps d'essieu - 11 : Vis six pans M14 x 1,5 x 190 - 12 : Sangle de fixation - 13 : Taraudage dans le longeron MÉTHODES DE RÉPARATION Suspension AR Amortisseur / ressort 1 3 1 DÉPOSE - Le véhicule se tenant d'aplomb sur ses roues, déposer les vis -1- (à cet effet; soulever si nécessaire le véhicule 2 jusqu'à ce que les vis soient acces- sibles) (fig. Susp. AR. 1). - Soulever le véhicule à hauteur de montage ; le ressort hélicoïdal est alors…
