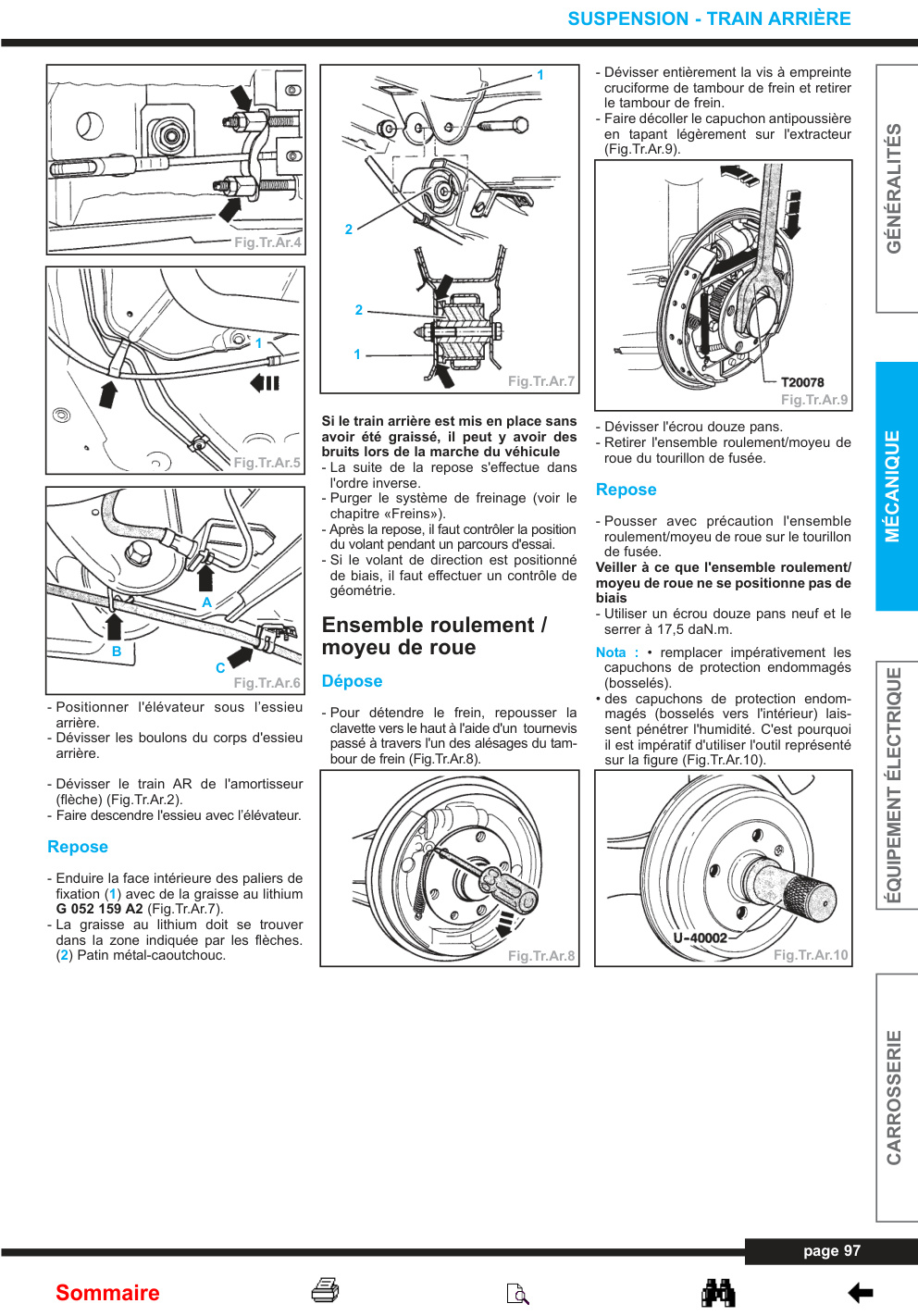

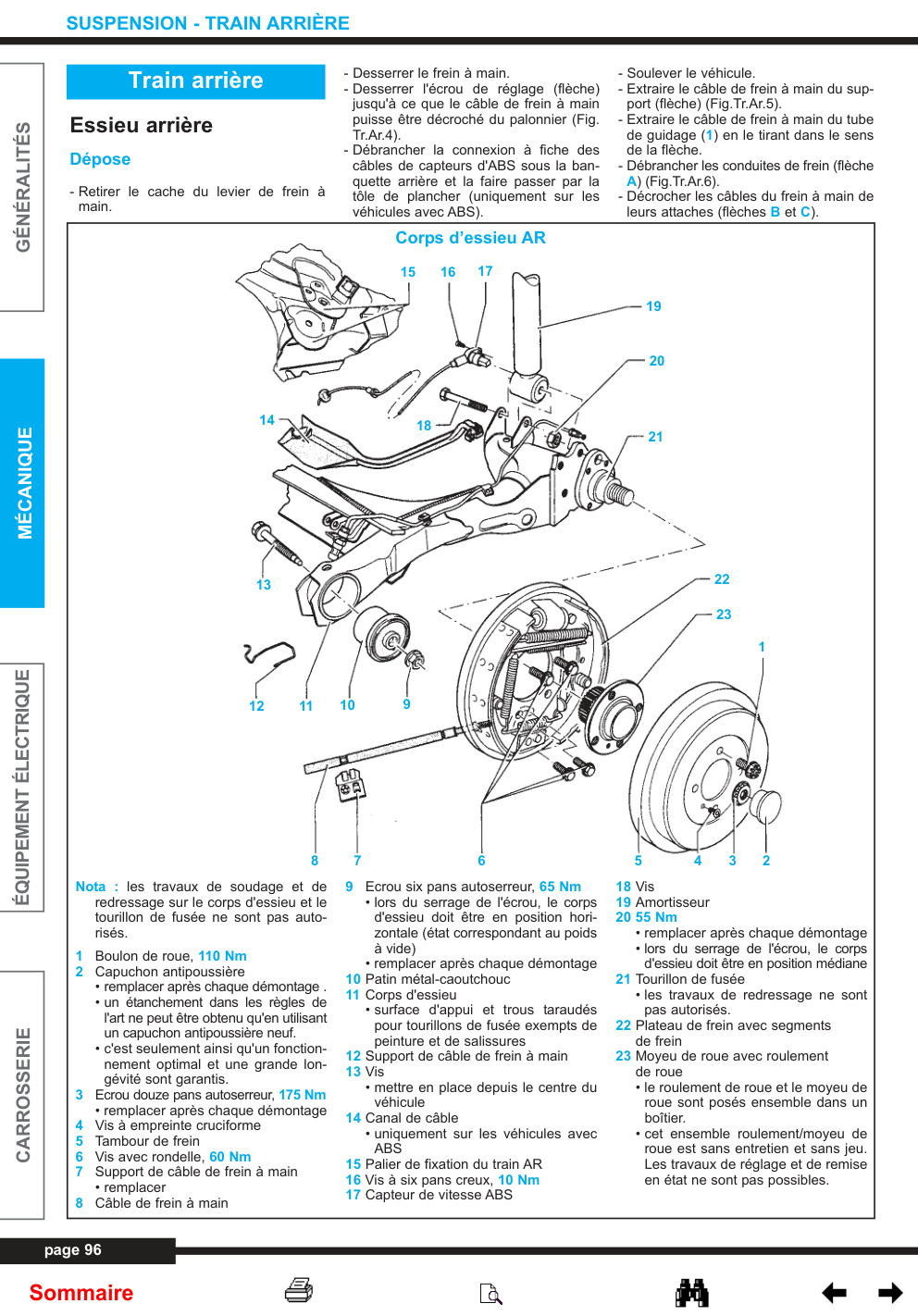

SUSPENSION - TRAIN ARRIÈRE

CARACTÉRISTIQUES Généralités Couples de serrage (en daN.m) - Le train arrière est de type «essieu de torsion». - Ecrous de tige d’amortisseur..............................................1,5 - L’essieu est fixé à l’avant par deux paliers et à l’arrière par deux - Ecrou de fixation de la jambe de force sur la caisse..........2,5 jambes de force. - Boulon de fixation de la jambe de force sur l’essieu - Jambe de force constituée d’un amortisseur hydraulique télés- (remplacer l’écrou)..............................................................5,5 copique et d’un ressort hélicoïdal. - Boulon de fixation de l’essieu sur la caisse (remplacer l’écrou)..............................................................6,5 GÉNÉRALITÉS Pour les autres couples de serrage, voir les éclatés pages suivantes. MÉTHODES DE RÉPARATION Suspension arrière Jambe de force Jambe de force 21 17 - Démonter les re

SUSPENSION - TRAIN ARRIÈRE CARACTÉRISTIQUES Généralités Couples de serrage (en daN.m) - Le train arrière est de type «essieu de torsion». - Ecrous de tige d’amortisseur ..............................................1,5 - L’essieu est fixé à l’avant par deux paliers et à l’arrière par deux - Ecrou de fixation de la jambe de force sur la caisse ..........2,5 jambes de force. - Boulon de fixation de la jambe de force sur l’essieu - Jambe de force constituée d’un amortisseur hydraulique télés- (remplacer l’écrou) ..............................................................5,5 copique et d’un ressort hélicoïdal. - Boulon de fixation de l’essieu sur la caisse (remplacer l’écrou) ..............................................................6,5 GÉNÉRALITÉS Pour les autres couples de serrage, voir les éclatés pages suivantes. MÉTHODES DE RÉPARATION Suspension arrière Jambe de force 18 Jambe de force 21 17 Dépose 16 4 15 - Démonter les recouvrements dans l'ha- bitacle. 3 20 - Positionner l'élévateur sous l’essieu 19 arrière. - Dévisser la jambe de force dans l'habitacle 14 MÉCANIQUE (Fig.Tr.Ar.1). 13 12 2 11 10 1 9 Fig.Tr.Ar.1 8 - Devisser la jambe de force de l'essieu ÉLECTRIQUE…
