L'EXPERT AUTOMOBILE

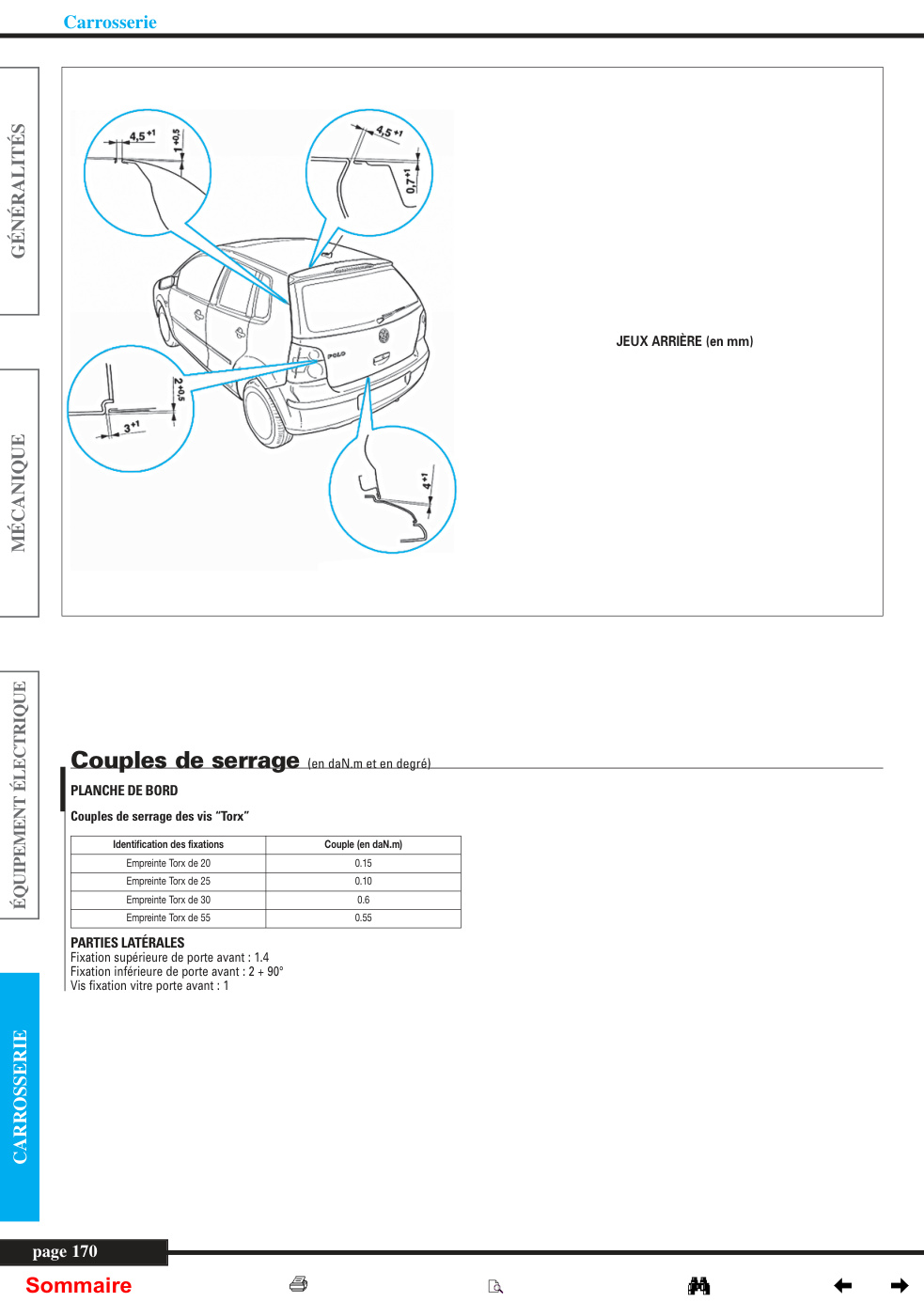

CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE DES JEUX D’OUVERTURE Nous ne disposons pas à ce jour, des jeux d’ouverture de la partie avant. JEUX LATÉRAUX AVANT (en mm) JEUX LATÉRAUX ARRIÈRE (en mm) CARROSSERIE JEUX ARRIÈRE (en mm) Couples de serrage (en daN.m et en degré) ÉLECTRIQUE PLANCHE DE BORD Couples de serrage des vis “Torx” Identification des fixations Couple (en daN.m) Empreinte Torx de 20 0.15 Empreinte Torx de 25 0.10 ÉQUIPEMENT Empreinte Torx de 30 0.6 Empreinte Torx de 55 0.55 PARTIES LATÉRALES Fixation supérieure de porte avant: 1.4 Fixation inférieure de porte avant: 2 + 90° Vis fixation vitre porte avant: 1

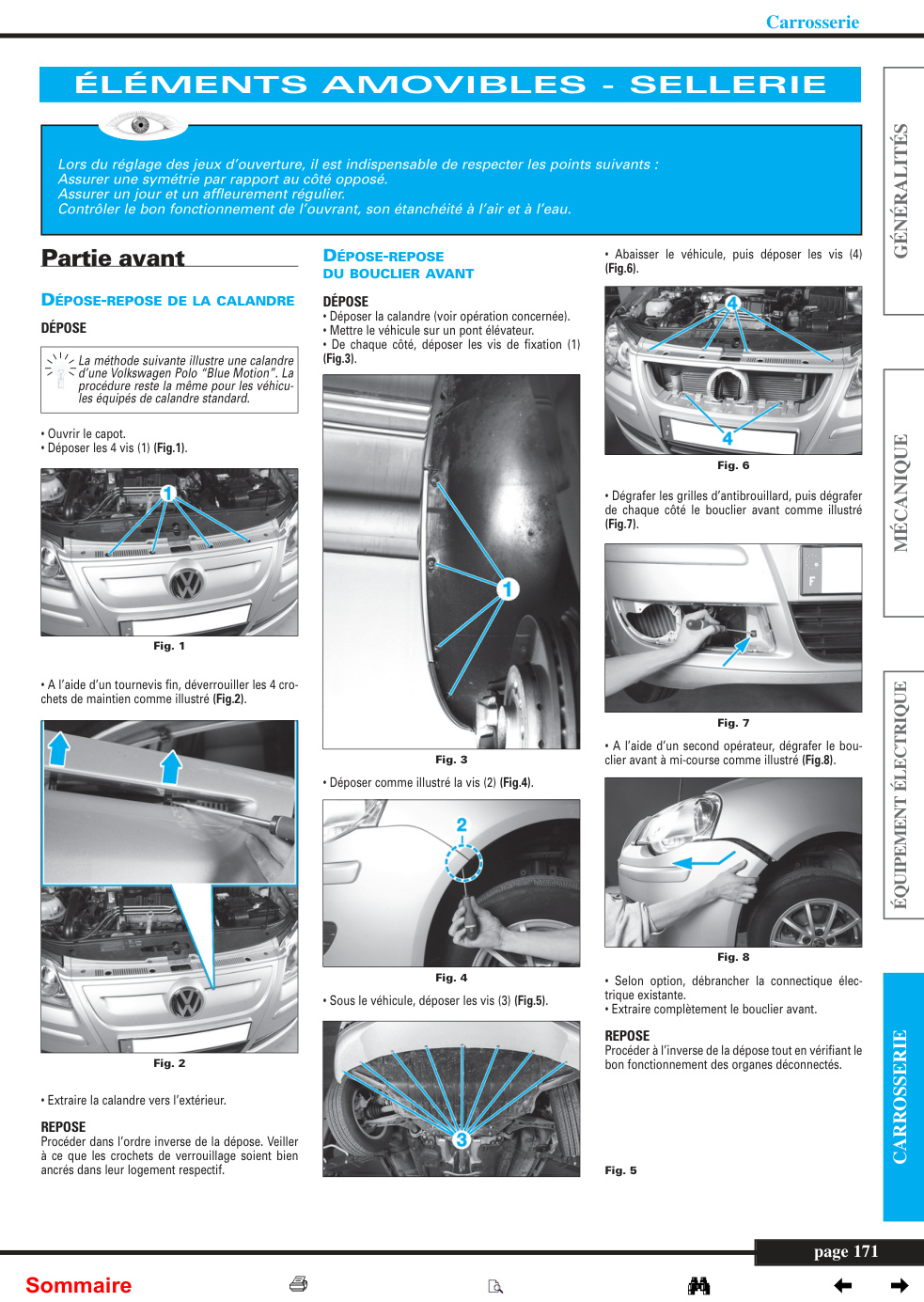

CHAPITRE 11 GÉNÉRALITÉS Carrosserie CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE DES JEUX D’OUVERTURE Nous ne disposons pas à ce jour, des jeux d’ouverture de la partie avant. MÉCANIQUE ÉLECTRIQUE ÉQUIPEMENT JEUX LATÉRAUX AVANT (en mm) JEUX LATÉRAUX ARRIÈRE (en mm) CARROSSERIE page 169 Sommaire Carrosserie GÉNÉRALITÉS JEUX ARRIÈRE (en mm) MÉCANIQUE Couples de serrage (en daN.m et en degré) ÉLECTRIQUE PLANCHE DE BORD Couples de serrage des vis “Torx” Identification des fixations Couple (en daN.m) Empreinte Torx de 20 0.15 Empreinte Torx de 25 0.10 ÉQUIPEMENT Empreinte Torx de 30 0.6 Empreinte Torx de 55 0.55 PARTIES LATÉRALES Fixation supérieure de porte avant : 1.4 Fixation inférieure de porte avant : 2 + 90° Vis fixation vitre porte avant : 1 CARROSSERIE page 170 Sommaire Carrosserie ÉLÉMENTS AMOVIBLES - SELLERIE Lors du réglage des jeux d’ouverture, il est indispensable de respecter les points suivants : Assurer une symétrie par rapport au côté opposé. Assurer un jour et un affleurement régulier. Contrôler le bon fonctionnement de l’ouvrant, son étanchéité à l’air et à l’eau. GÉNÉRALITÉS DÉPOSE-REPOSE • Abaisser le véhicule, puis déposer les vis (4) Partie avant (Fig.6).…
