PLANCHE DE BORD - AIRBAGS

CARACTÉRISTIQUES Implantation des airbags dans l'habitacle Airbag conducteur Il est situé dans le volant de direction, son couvercle forme la sur- face extérieure du couvre moyeu (Fig.1). Celui-ci est muni d'uneGÉNÉRALITÉS ligne de rupture permettant à l'airbag de sortir plus facilement par le couvercle lors du déploiement du système. À la suite d'un déploiement de l'airbag conducteur, il est nécessai- re de poser un airbag neuf, un volant ainsi que sa vis de fixation. Airbag passager Il est situé sur la planche de bord face au passager. Airbags latéraux Ils sont situés dans les sièges. Ils sont accessibles après dégar- nissage partiel du dossier des sièges avant. Airbags rideaux Ils sont situés dans l'arc de pavillon de chaque côté du véhicu- le. Ils sont accessibles après déshabillage de la custode, du piedMÉCANIQUE milieu de caisse et du montant de baie de pare-brise. Capteur de press

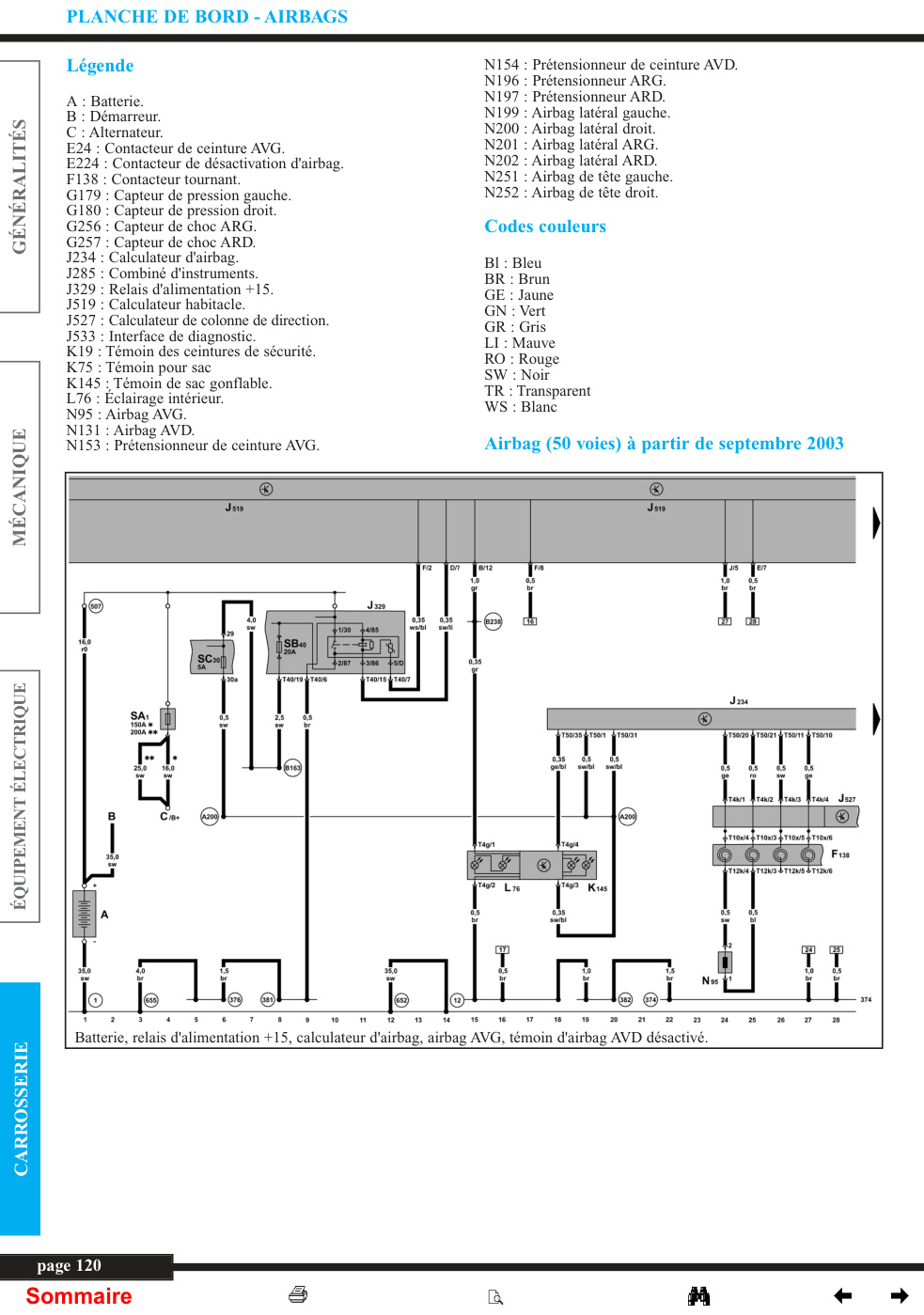

PLANCHE DE BORD - AIRBAGS CARACTÉRISTIQUES Implantation des airbags dans l'habitacle Généralités Airbag conducteur Il est situé dans le volant de direction, son couvercle forme la sur- face extérieure du couvre moyeu (Fig.1). Celui-ci est muni d'uneGÉNÉRALITÉS ligne de rupture permettant à l'airbag de sortir plus facilement par le couvercle lors du déploiement du système. À la suite d'un déploiement de l'airbag conducteur, il est nécessai- re de poser un airbag neuf, un volant ainsi que sa vis de fixation. Airbag passager Il est situé sur la planche de bord face au passager. Airbags latéraux Ils sont situés dans les sièges. Ils sont accessibles après dégar- nissage partiel du dossier des sièges avant. Airbags rideaux Ils sont situés dans l'arc de pavillon de chaque côté du véhicu- le. Ils sont accessibles après déshabillage de la custode, du piedMÉCANIQUE milieu de caisse et du montant de baie de pare-brise. Capteur de pression Ils sont au nombre de deux et sont situés dans les portes avant. Il mesure en permanence la pression de l'air. S’il enregistre une (1) Airbag conducteur (4) Airbags rideaux augmentation de la pression au-delà d'un certain seuil, il en (2) Témoin d'airbag…
