ÉQUIPEMENT ÉLECTRIQUE

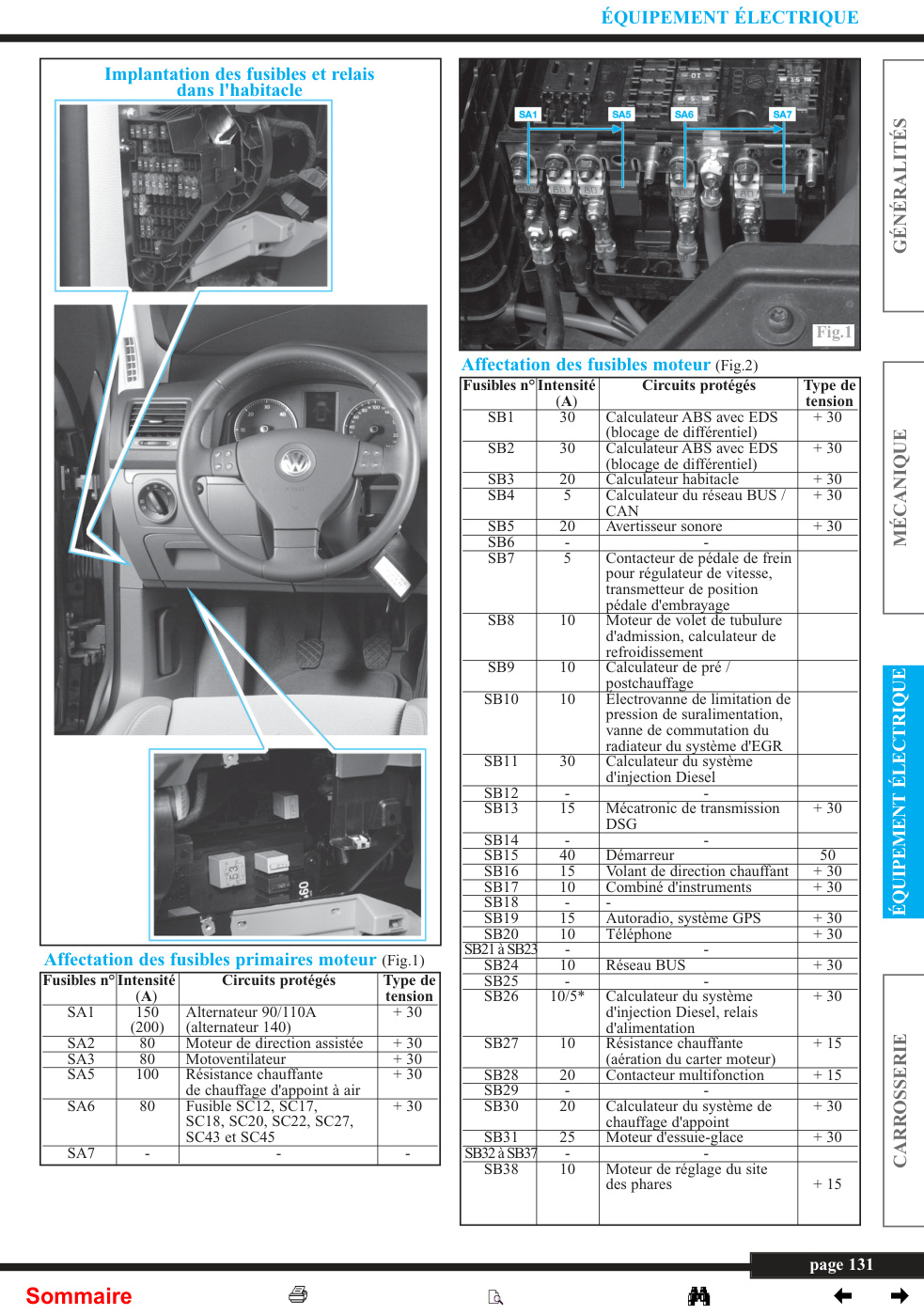

CARACTÉRISTIQUES Feux de stop: P21W. Batterie 3e feux de stop: Diodes électroluminescentes. Clignotants: H6W. Feu de recul: P21W. Située à l'avant gauche sous un cache dans le compartiment Feu de brouillard: P21W. moteur. Eclairage de plaque d'immatriculation: L5W. Elle comporte un témoin qui indique la charge et le niveau d'é- lectrolyte de la batterie en changeant de couleur: - Vert: la batterie est suffisamment chargée.GÉNÉRALITÉS - Noir: absence de charge ou charge trop faible, il faut rechar- ÉLÉMENTS ET ger la batterie. - Incolore ou jaune: il faut remplacer la batterie. IMPLANTATION Tension: 12 Volts. Capacité: 72 A.h. Intensité: 380 A. Fusibles Alternateur Les fusibles dans le compartiment moteur (repère SA) sont de types à lame placés sous un couvercle, dans le compartiment Alternateur triphasé avec régulateur électronique intégré, entraî- moteur à gauche. né depuis

ÉQUIPEMENT ÉLECTRIQUE CARACTÉRISTIQUES Feux de stop : P21W. Batterie 3e feux de stop : Diodes électroluminescentes. Clignotants : H6W. Feu de recul : P21W. Située à l'avant gauche sous un cache dans le compartiment Feu de brouillard : P21W. moteur. Eclairage de plaque d'immatriculation : L5W. Elle comporte un témoin qui indique la charge et le niveau d'é- lectrolyte de la batterie en changeant de couleur : - Vert : la batterie est suffisamment chargée.GÉNÉRALITÉS - Noir : absence de charge ou charge trop faible, il faut rechar- ÉLÉMENTS ET ger la batterie. - Incolore ou jaune : il faut remplacer la batterie. IMPLANTATION Tension : 12 Volts. Capacité : 72 A.h. Intensité : 380 A. Fusibles Alternateur Les fusibles dans le compartiment moteur (repère SA) sont de types à lame placés sous un couvercle, dans le compartiment Alternateur triphasé avec régulateur électronique intégré, entraî- moteur à gauche. né depuis le vilebrequin par une courroie multipiste. Les fusibles dans le compartiment moteur (repère SB) sont de Tension : 12 Volts. types enfichables placés sous un couvercle, dans le comparti- Intensité : 110 A. ment moteur à gauche. Marque et type : Les fusibles dans l'habitacle…
