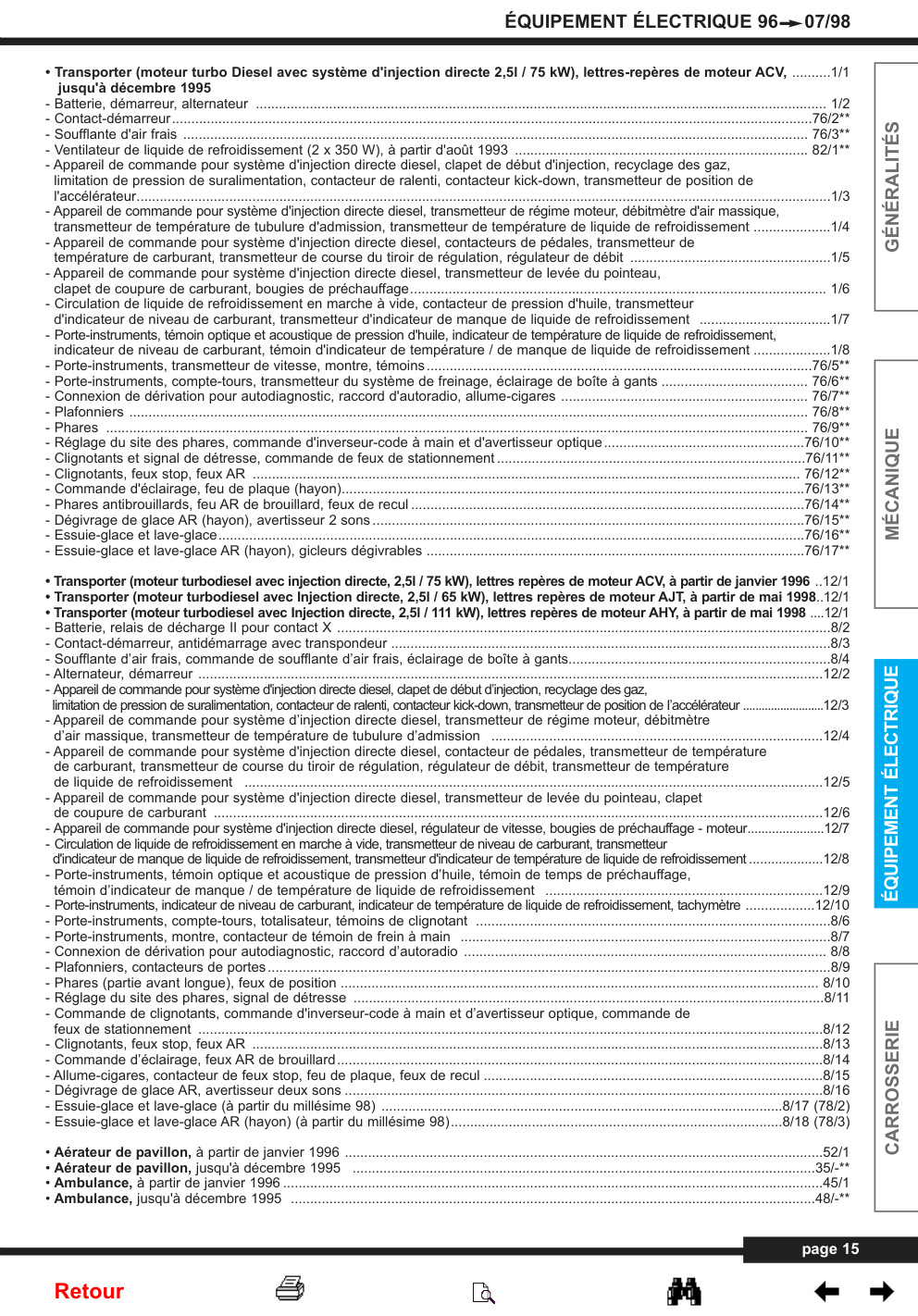

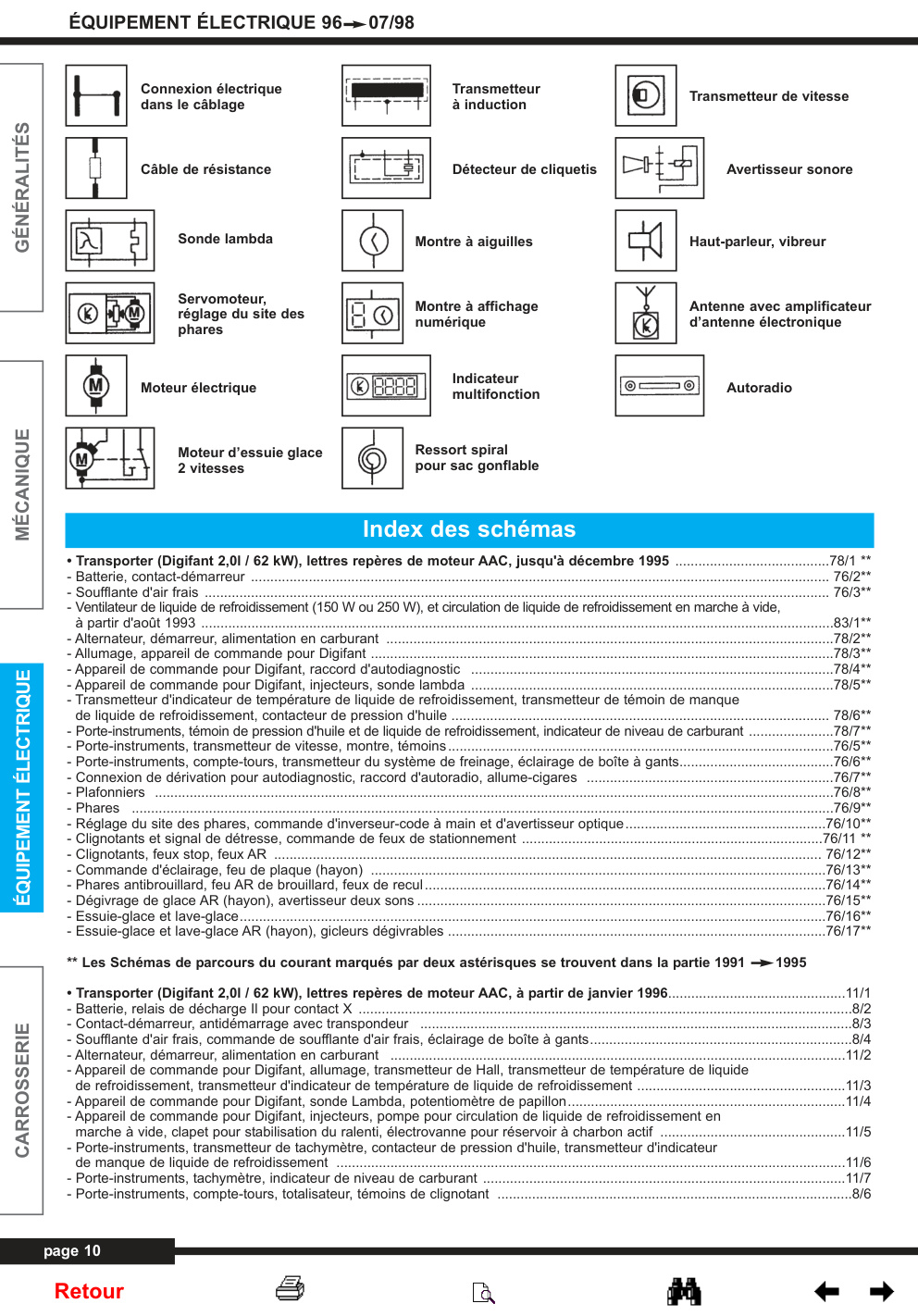

DEPUIS LE MILLÉSIME 1996 JUSQU’EN JUILLET 1998

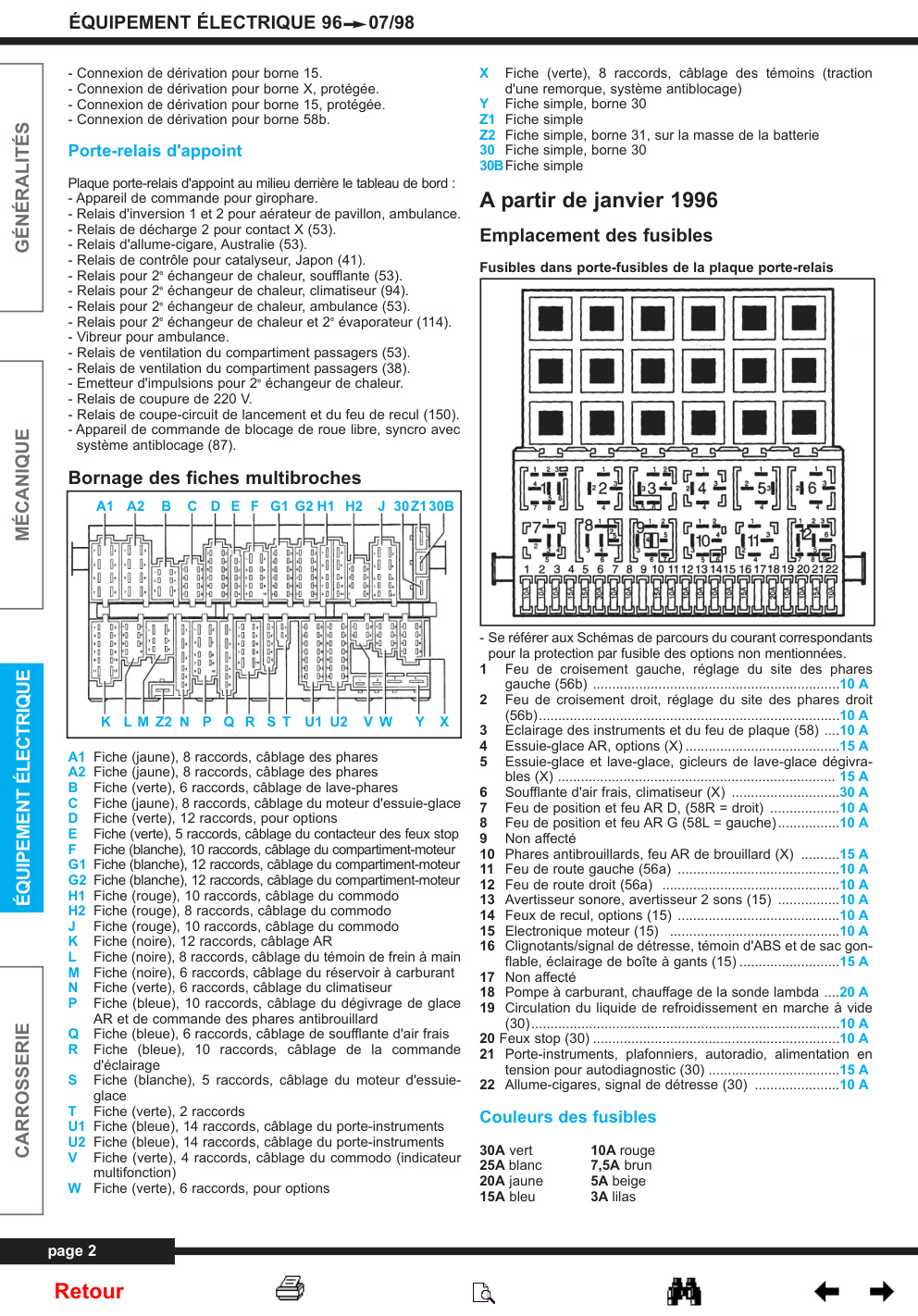

EMPLACEMENTS DE MONTAGE Plaque porte-relais avec porte-fusible Emplacements des relais et porte-relais d’appoint Nota: • Les différences dans les emplacements des relais doivent être relevées dans les Schémas de parcours du courant cor- Jusqu’en décembre 1995 • Les parenthèses derrière la désignation du composant renvoient au numéro de pilotage de production figurant sur le boîtier.Emplacement des fusibles GÉNÉRALITÉS Emplacements des relais sur la plaque porte-relais 1 Appareil de commande pour climatiseur (140) 2 Relais d'essuie-glace et de lave-glace AR (72) 3 Relais d'alimentation en courant pour appareil de commande 4 Relais de décharge pour contact X (18) 6 Relais clignotants/signal de détresse (21) Relais clignotants/signal de détresse pour traction d'une Relais clignotants/signal de détresse pour clignotants de pavillon 7 Relais de lave-phares (33) 8 Relais de lavage/balayage av

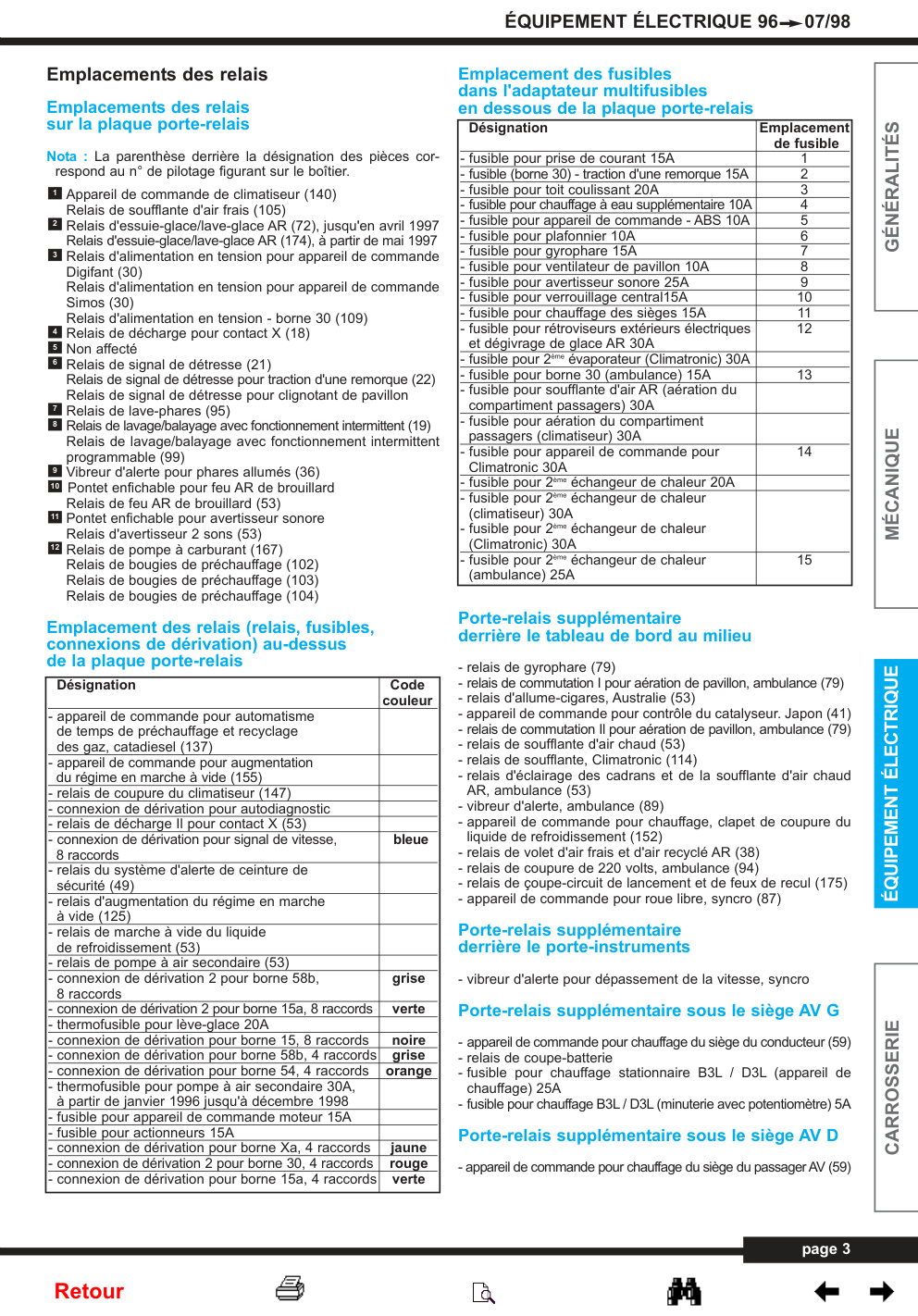

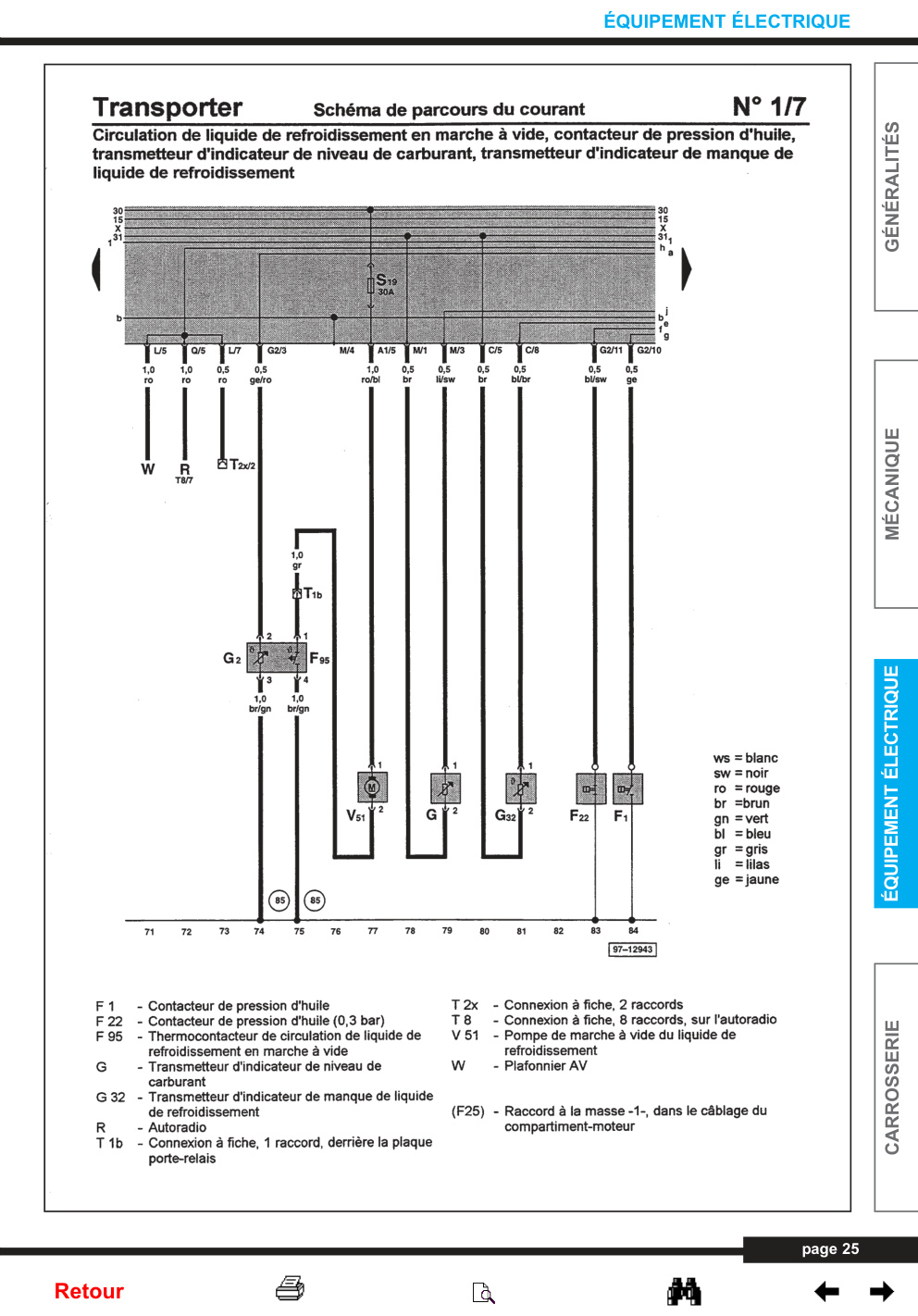

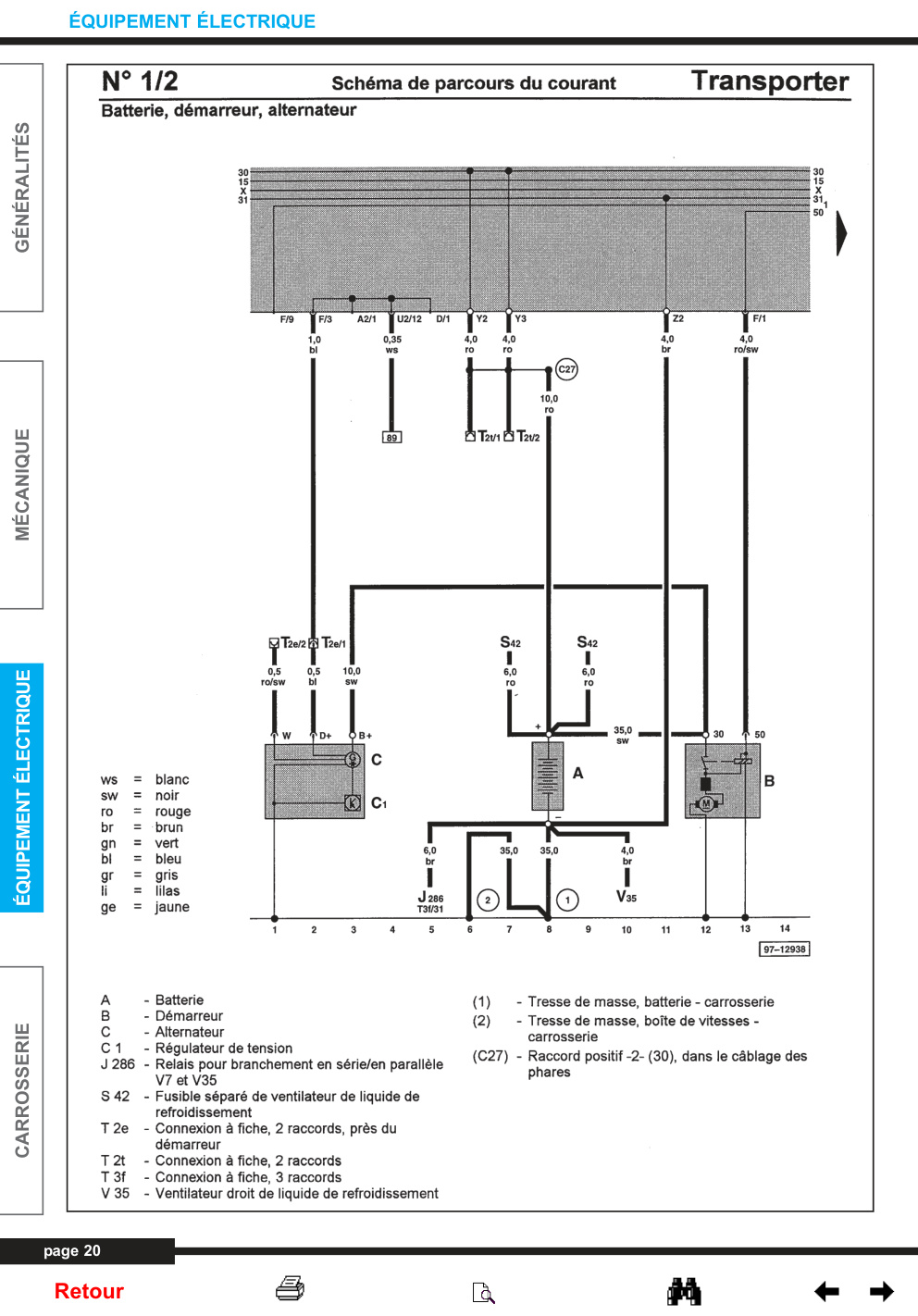

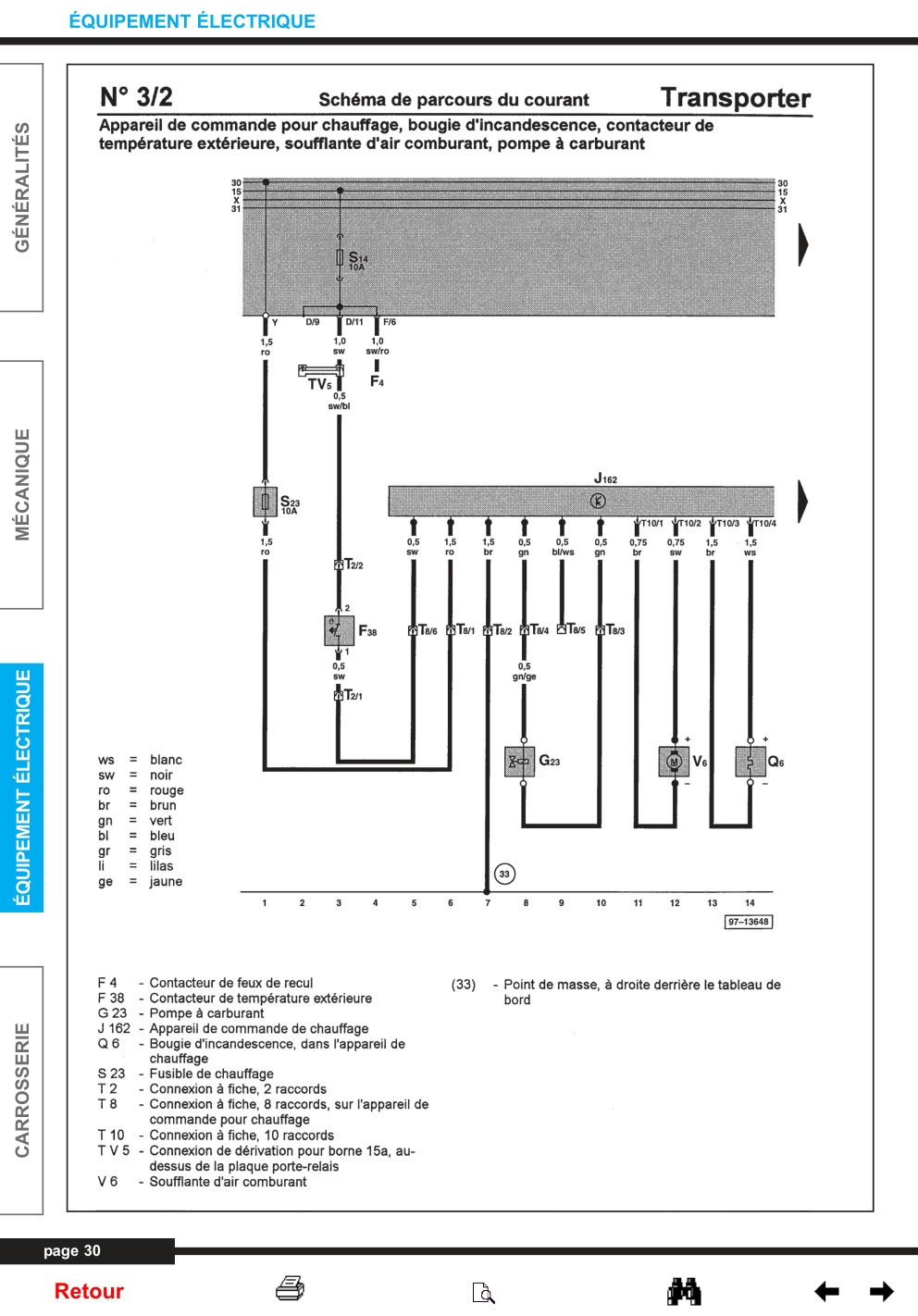

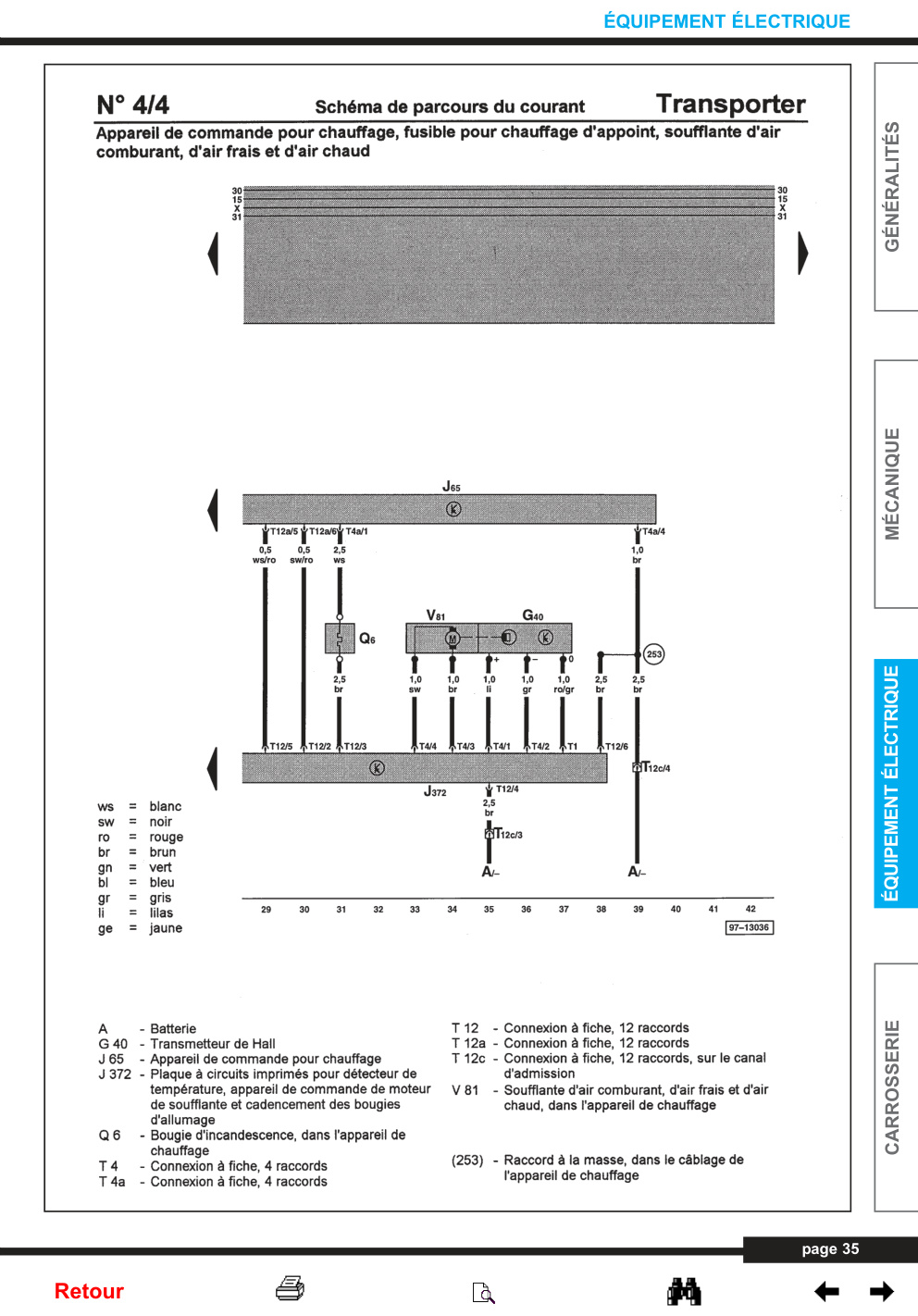

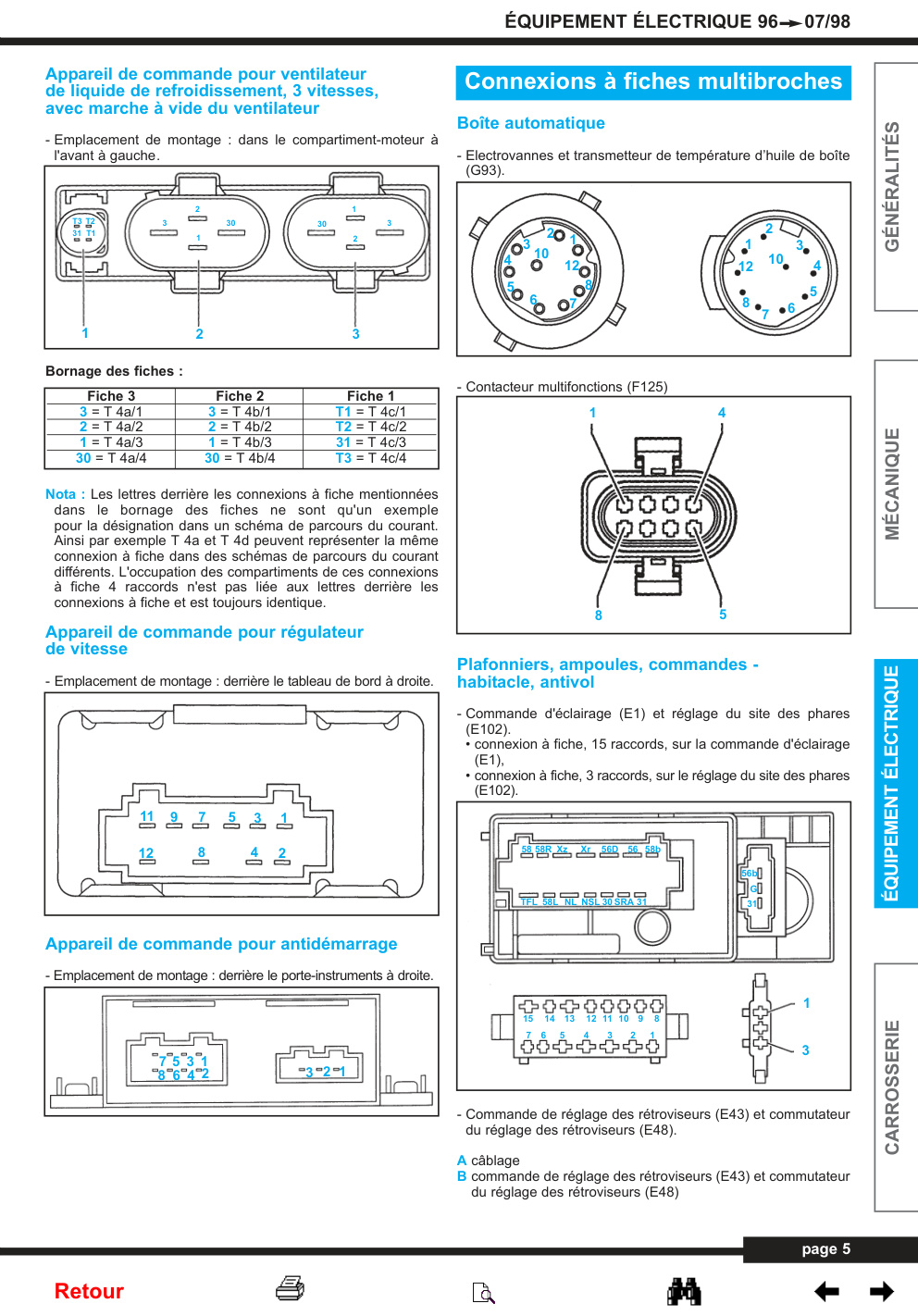

DEPUIS LE MILLÉSIME 1996 JUSQU’EN JUILLET 1998 EMPLACEMENTS DE MONTAGE Plaque porte-relais avec porte-fusible Emplacements des relais et porte-relais d’appoint Nota : • Les différences dans les emplacements des relais doivent être relevées dans les Schémas de parcours du courant cor- respondants. Jusqu’en décembre 1995 • Les parenthèses derrière la désignation du composant renvoient au numéro de pilotage de production figurant sur le boîtier.Emplacement des fusibles GÉNÉRALITÉS Emplacements des relais sur la plaque porte-relais 1 Appareil de commande pour climatiseur (140) 2 Relais d'essuie-glace et de lave-glace AR (72) 3 Relais d'alimentation en courant pour appareil de commande Digifant (30) 4 Relais de décharge pour contact X (18) 5 Non occupé 6 Relais clignotants/signal de détresse (21) Relais clignotants/signal de détresse pour traction d'une remorque (22) Relais clignotants/signal de détresse pour clignotants de pavillon 7 Relais de lave-phares (33) 8 Relais de lavage/balayage avec fonctionnement intermittent (19) Relais de lavage/balayage avec fonctionnement intermittent, programmable (99) 9 Appareil de commande pour système d'alerte de ceinture de sécurité (4) MÉCANIQUE…
