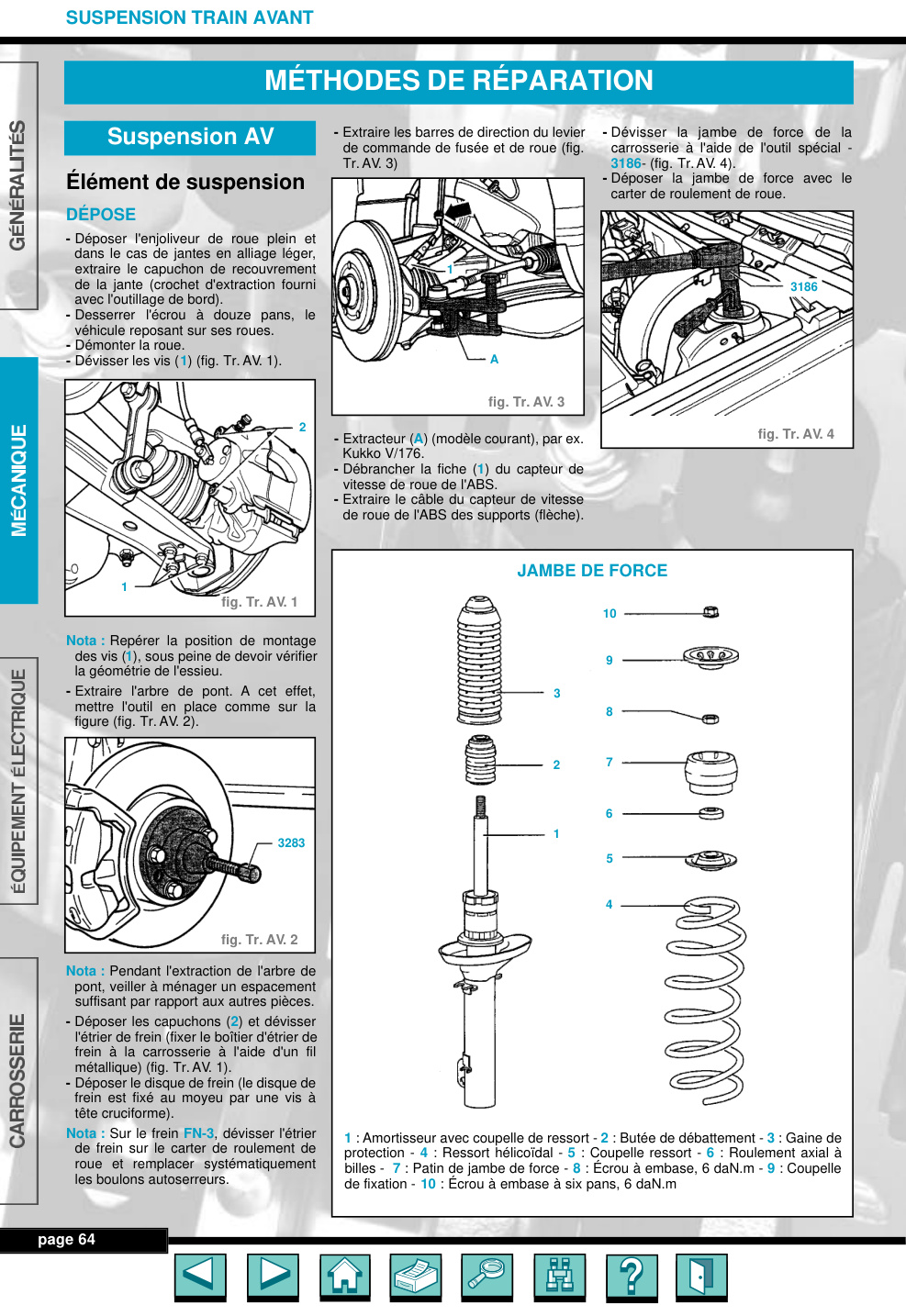

SUSPENSION TRAIN AVANT CARACTÉRISTIQUES - Suspension avant par ressorts hélicoïdaux et amortisseurs télescopiques constituant les jambes de force du train avant, de type Mac-Pherson. Le train avant est complété par deux triangles inférieurs fixés sur le berceau et reliés à la barre stabilisatrice par des tiges de couplage en plastiques. Couples de serrage (en daN.m) 1) Vis à six pans, 6 daN.m 2) Coupelle de fixation TRAIN AVANT 4) Jambe de force 5) Carter de roulement de roue 6) Écrou à douze pans 31 28 27 23 24 20 22 32 30 29 7) Rotule d'essieu 8) Écrou autoserreur, 4.5 daN.m 9) Vis à six pans • serrer à 2 daN.m, puis serrage supplémentaire de 90° 10) Tôle avec écrou 11) Bras de guidage 12) Arbre de pont 1 13) Vis avec rondelle 2 14) Vis à six pans 3 • serrer à 10 daN.m, puis serrage supplémentaire de 90°. 26 15) Barre de direction 16) Tringle d'accouplement 25 17) Vis à six pans, 4,5 d

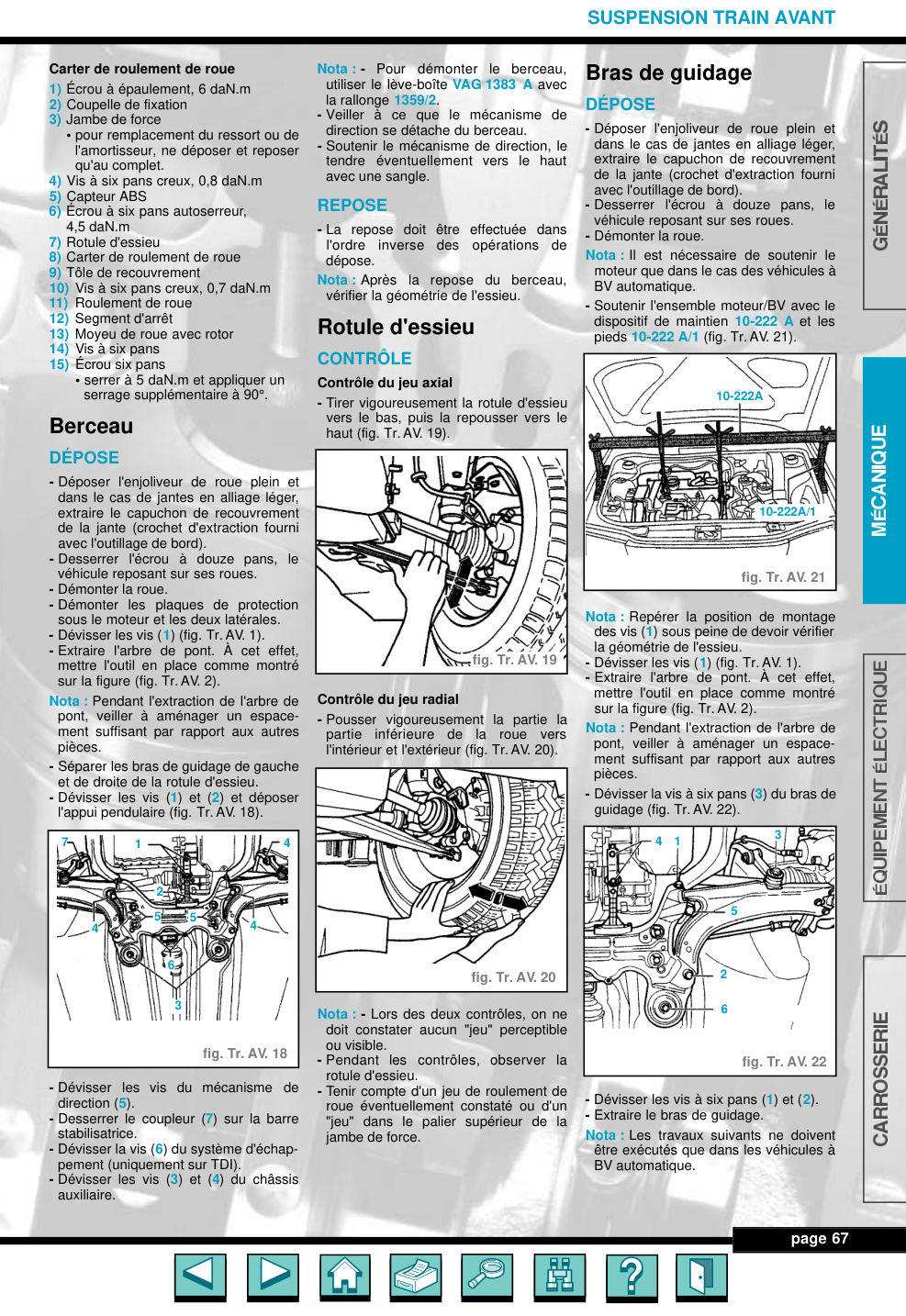

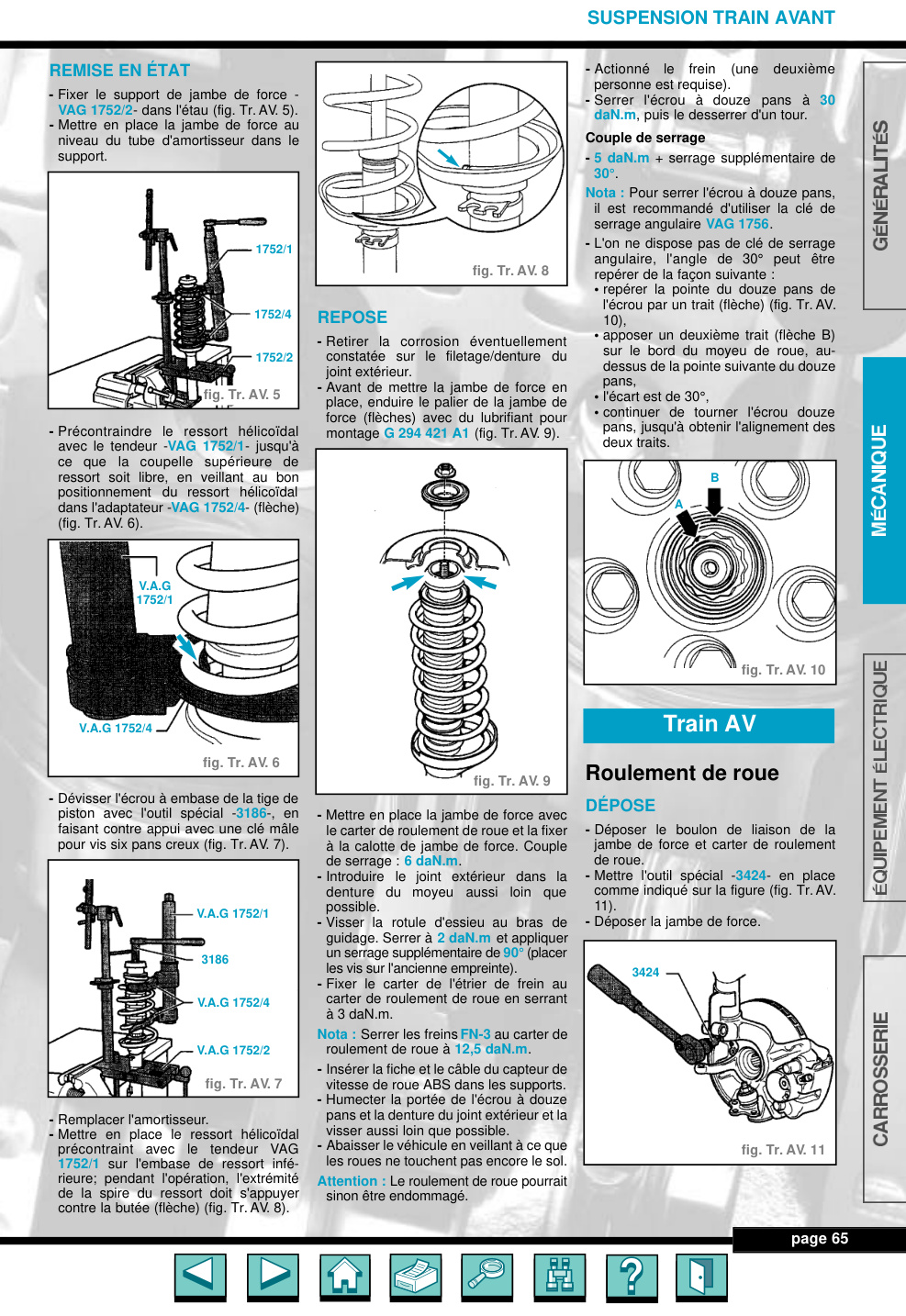

SUSPENSION TRAIN AVANT CARACTÉRISTIQUES Généralités - Suspension avant par ressorts hélicoïdaux et amortisseurs télescopiques constituant les jambes de force du train avant, de type Mac-Pherson. Le train avant est complété par deux triangles inférieurs fixés sur le berceau et reliés à la barre stabilisatrice par des tiges de couplage en plastiques. Couples de serrage (en daN.m) 1) Vis à six pans, 6 daN.m 2) Coupelle de fixation TRAIN AVANT 3) Carrosserie 4) Jambe de force 5) Carter de roulement de roue 6) Écrou à douze pans 31 28 27 23 24 20 22 32 30 29 7) Rotule d'essieu 8) Écrou autoserreur, 4.5 daN.m 9) Vis à six pans • serrer à 2 daN.m, puis serrage supplémentaire de 90° 10) Tôle avec écrou 11) Bras de guidage 12) Arbre de pont 1 13) Vis avec rondelle 2 14) Vis à six pans 3 • serrer à 10 daN.m, puis serrage supplémentaire de 90°. 26 15) Barre de direction 16) Tringle d'accouplement 25 17) Vis à six pans, 4,5 daN.m 4 18) Vis avec rondelle 5 • serrer à 10 daN.m, puis serrage 6 supplémentaire à 90°. 19) Écrou à six pans, 3 daN.m 22 20) Barre stabilisatrice 21) Vis à six pans • serrer à 7 daN.m, puis serrage 7 supplémentaire à 90°. 22) Berceau 8 23) Écrou à six pans 24) Patin…
