CHAPITRE 11

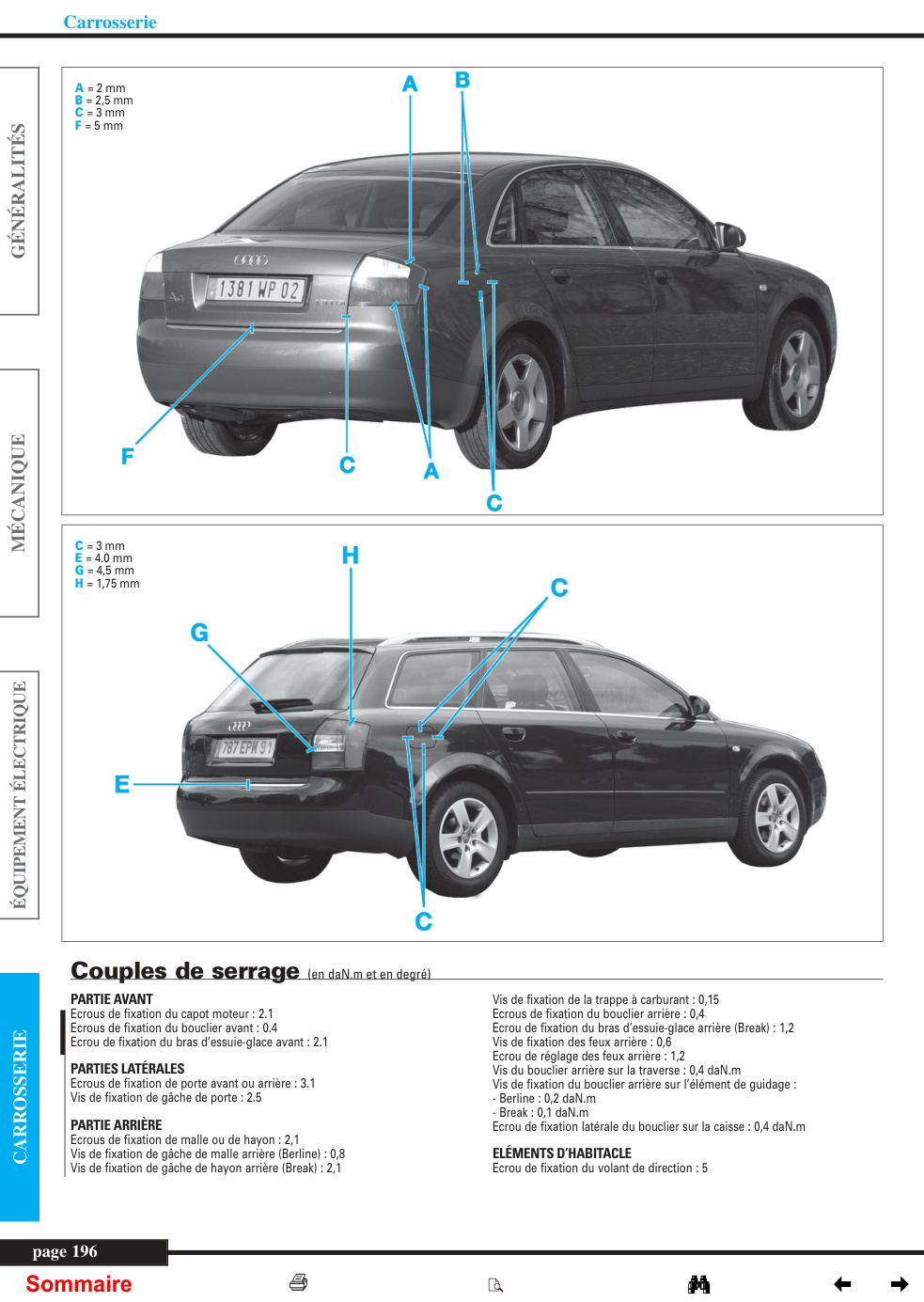

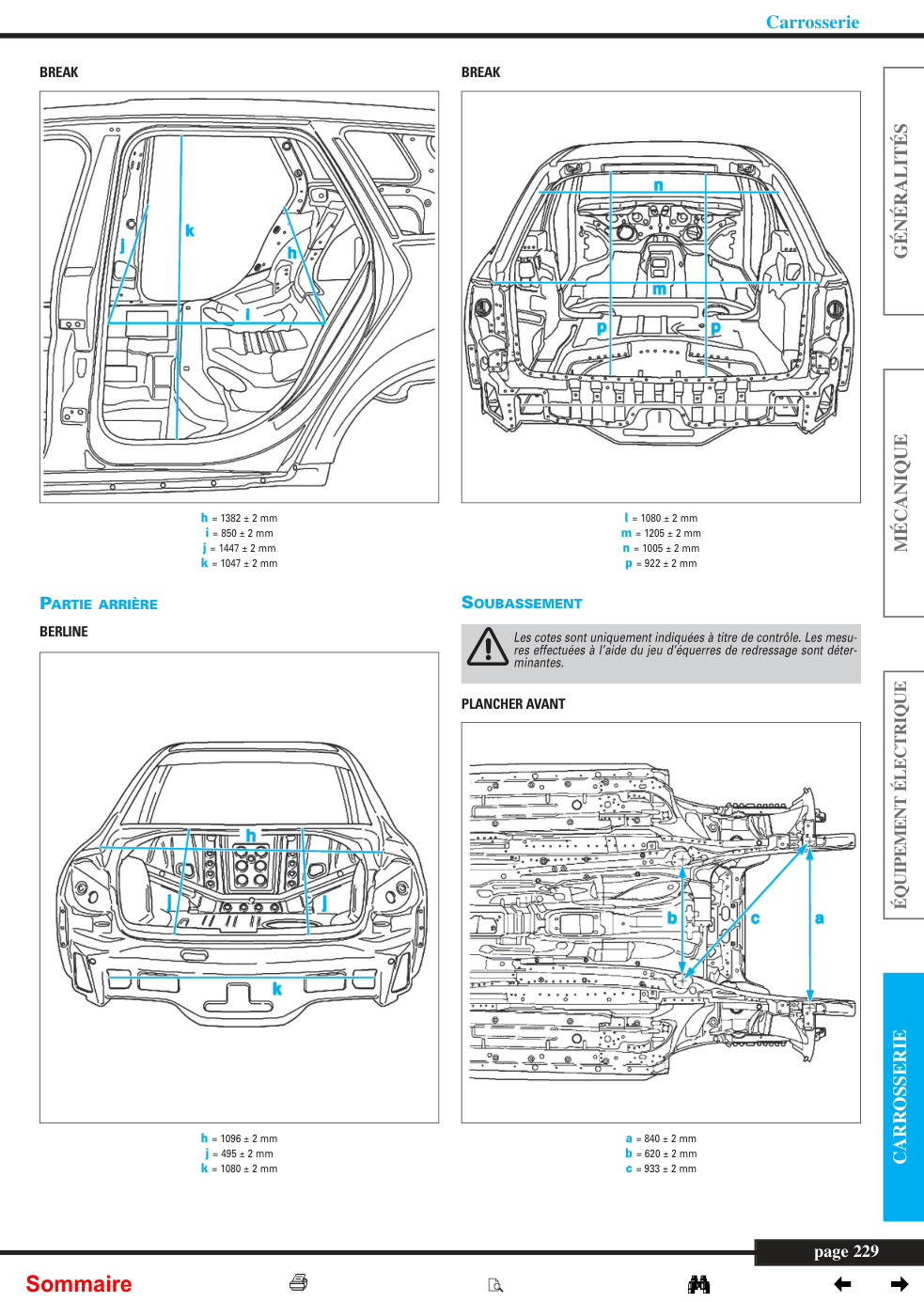

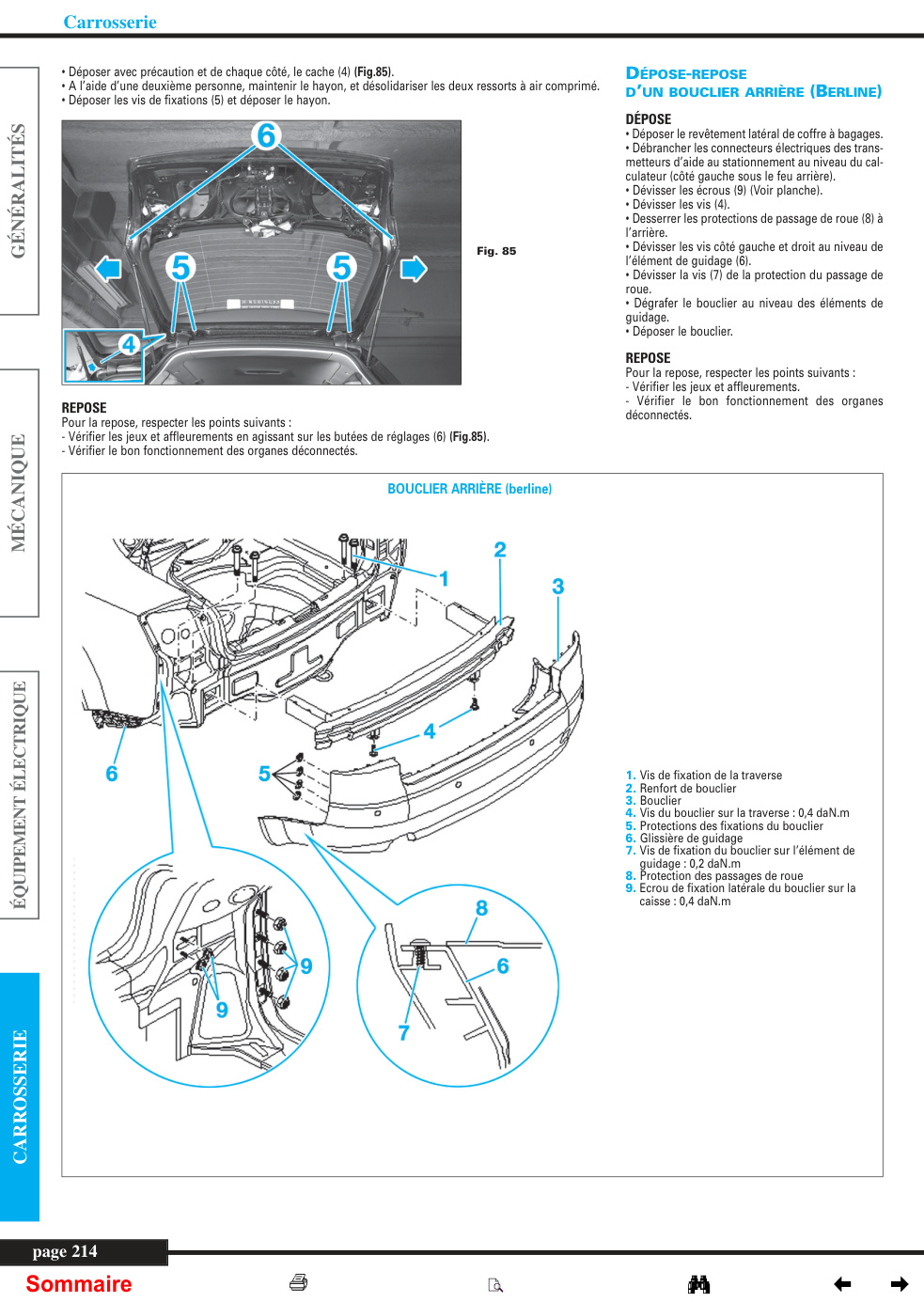

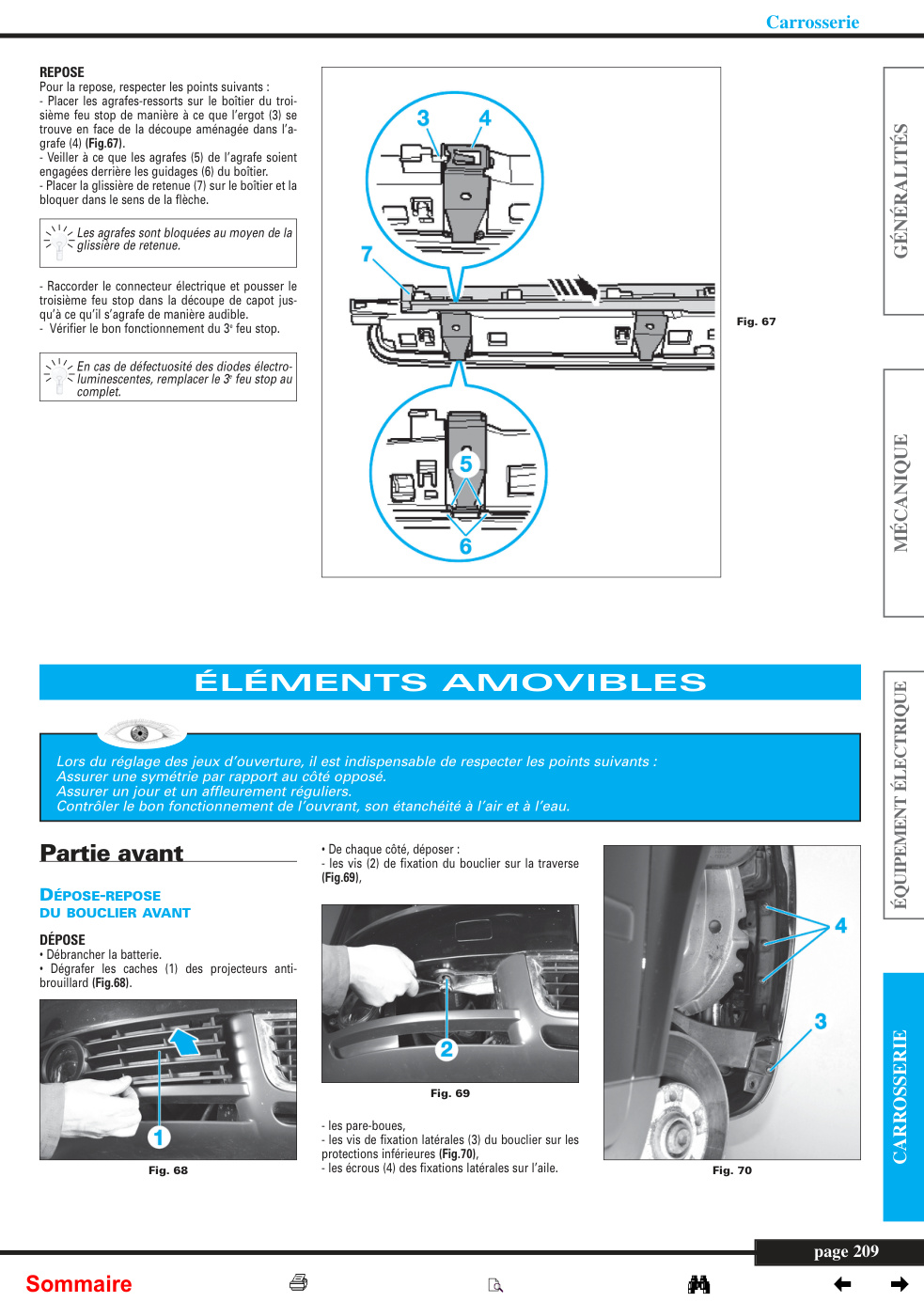

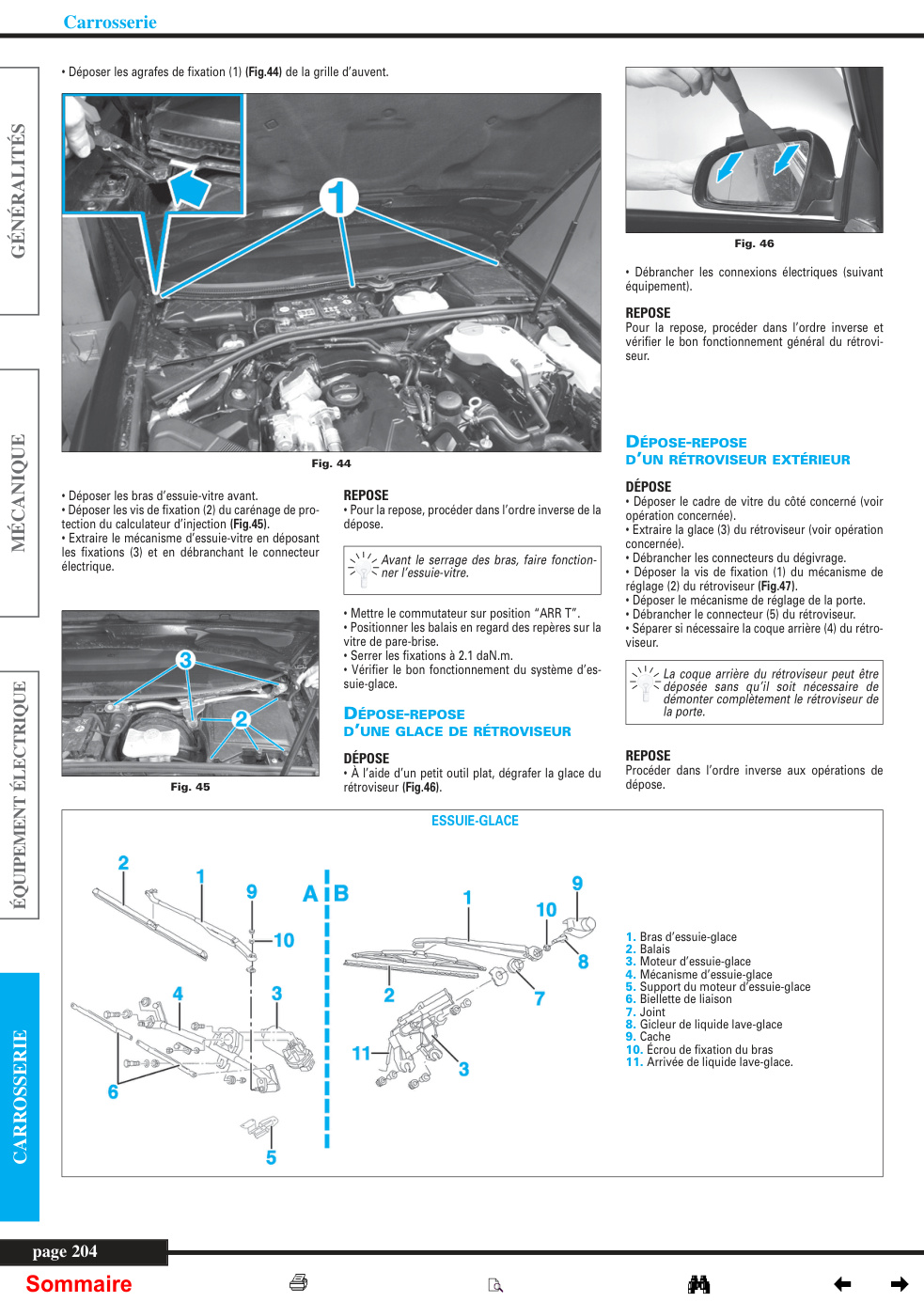

CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE F = 5 mm CARROSSERIE GÉNÉRALITÉS F = 5 mm MÉCANIQUE C = 3 mm Couples de serrage (en daN.m et en degré) PARTIE AVANT Vis de fixation de la trappe à carburant: 0,15 Ecrous de fixation du capot moteur: 2.1 Ecrous de fixation du bouclier arrière: 0,4 Ecrous de fixation du bouclier avant: 0.4 Ecrou de fixation du bras d’essuie-glace arrière (Break): 1,2 Ecrou de fixation du bras d’essuie-glace avant: 2.1 Vis de fixation des feux arrière: 0,6 Ecrou de réglage des feux arrière: 1,2 PARTIES LATÉRALES Vis du bouclier arrière sur la traverse: 0,4 daN.m Ecrous de fixation de porte avant ou arrière: 3.1 Vis de fixation du bouclier arrière sur l’élément de guidage: Vis de fixation de gâche de porte: 2.5 - Berline: 0,2 daN.m - Break: 0,1 daN.m PARTIE ARRIÈRE Ecrou de fixation latérale du bouclier sur la caisse: 0,4 daN.m Ecrous de fix

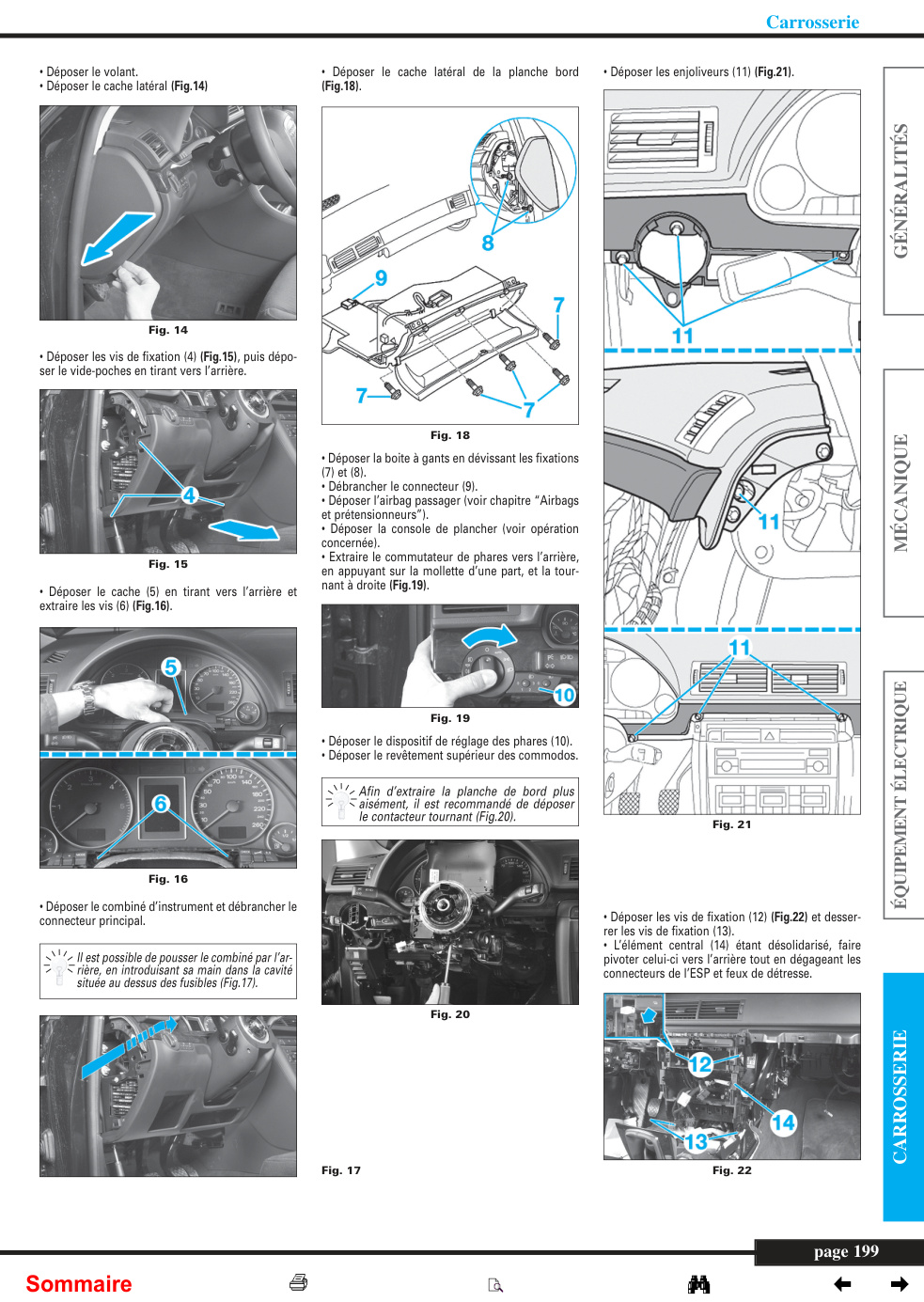

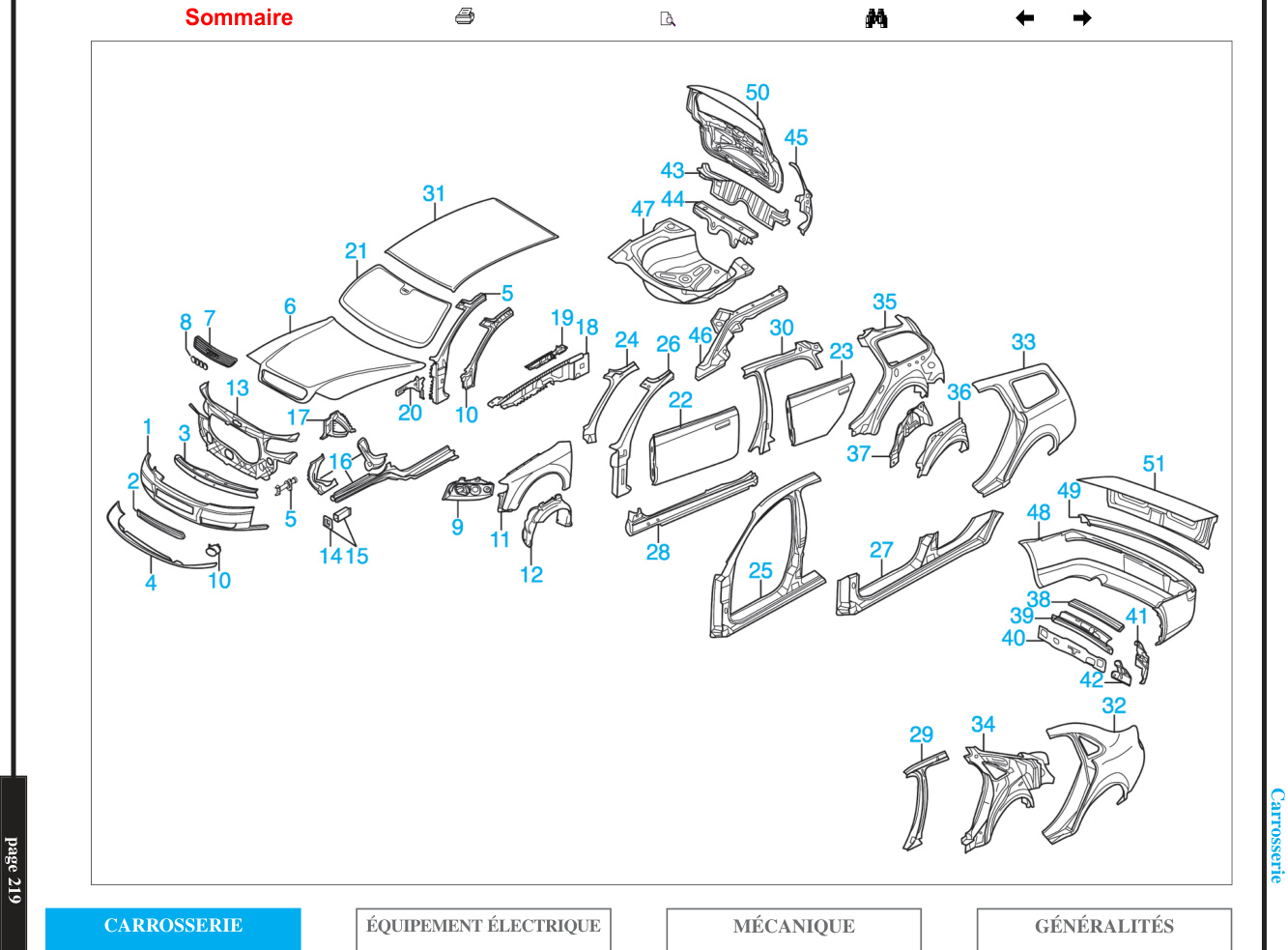

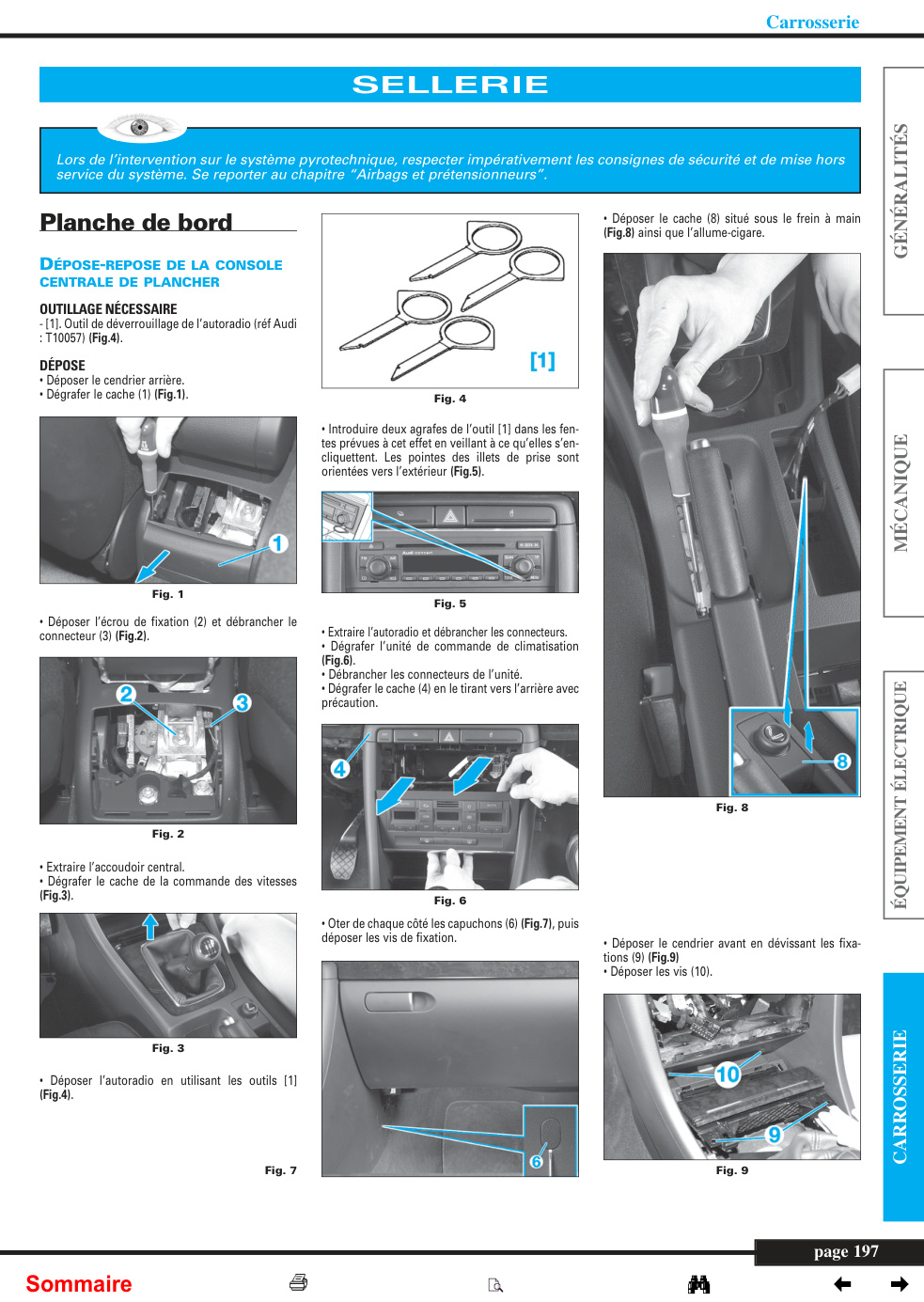

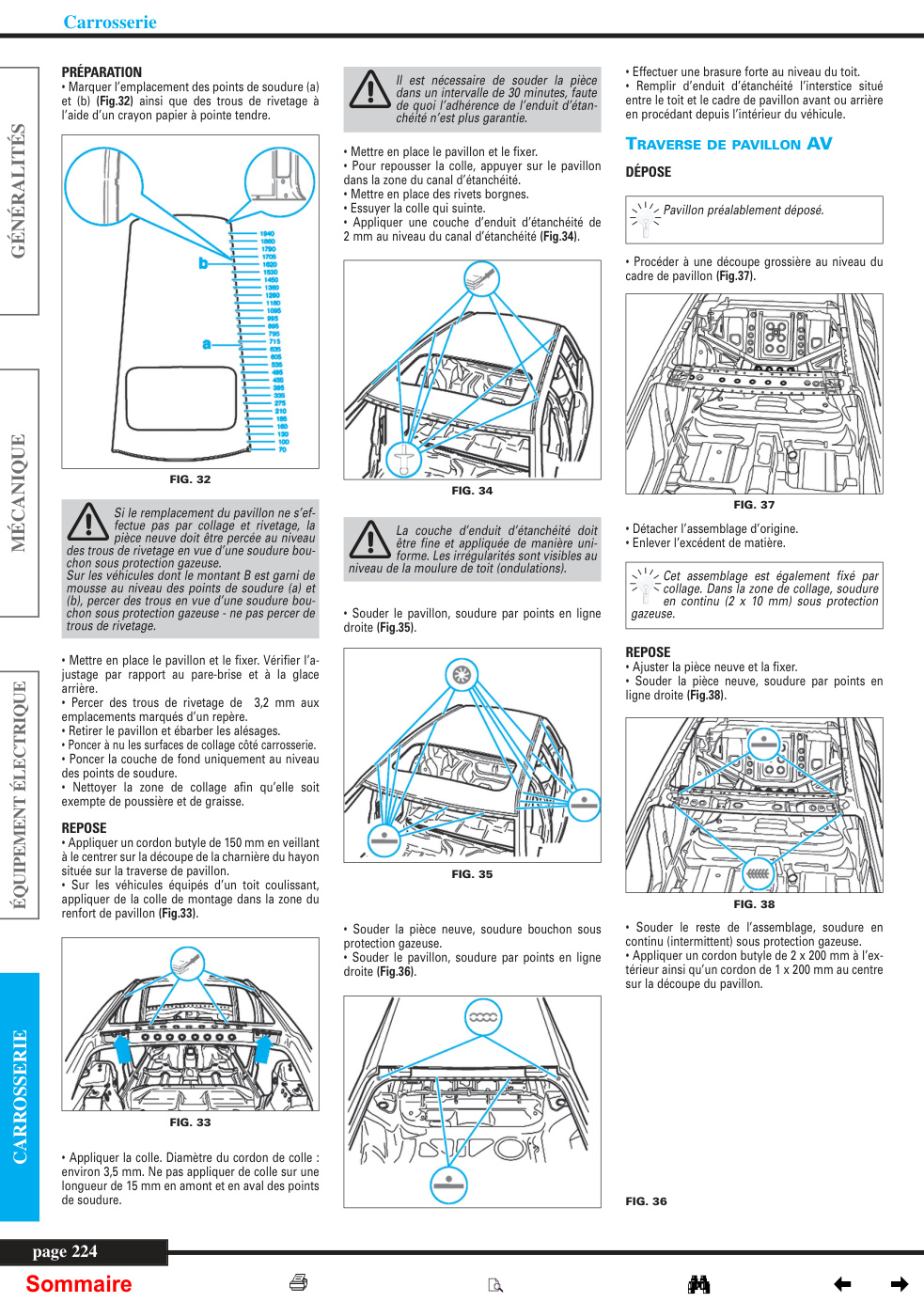

CHAPITRE 11 GÉNÉRALITÉS Carrosserie CARACTÉRISTIQUES Jeux d’ouverture VALEURS DE RÉGLAGE MÉCANIQUE ÉLECTRIQUE ÉQUIPEMENT A = 2 mm B = 2,5 mm C = 3 mm D = 3,5 mm E = 4 mm +1/0 F = 5 mm CARROSSERIE page 195 Sommaire Carrosserie A = 2 mm B = 2,5 mm C = 3 mm GÉNÉRALITÉS F = 5 mm MÉCANIQUE C = 3 mm E = 4.0 mm G = 4,5 mm H = 1,75 mm ÉLECTRIQUE ÉQUIPEMENT Couples de serrage (en daN.m et en degré) PARTIE AVANT Vis de fixation de la trappe à carburant : 0,15 Ecrous de fixation du capot moteur : 2.1 Ecrous de fixation du bouclier arrière : 0,4 Ecrous de fixation du bouclier avant : 0.4 Ecrou de fixation du bras d’essuie-glace arrière (Break) : 1,2 Ecrou de fixation du bras d’essuie-glace avant : 2.1 Vis de fixation des feux arrière : 0,6 Ecrou de réglage des feux arrière : 1,2 PARTIES LATÉRALES Vis du bouclier arrière sur la traverse : 0,4 daN.m Ecrous de fixation de porte avant ou arrière : 3.1 Vis de fixation du bouclier arrière sur l’élément de guidage : Vis de fixation de gâche de porte : 2.5 - Berline : 0,2 daN.m - Break : 0,1 daN.m PARTIE ARRIÈRE Ecrou de fixation latérale du bouclier sur la caisse : 0,4 daN.m Ecrous de fixation de malle ou de hayon : 2,1 CARROSSERIE Vis de fixation…
