CHAPITRE 3

Boîte de vitesses CARACTÉRISTIQUES Boîte de vitesses mécanique à 5 ou 6 rapports avant synchronisés et un rapport Boîte de vitesses 01X indice FYA ou HCF arrière formant un ensemble avec le couple réducteur et différentiel, disposée longitudinalement en bout du moteur. Combinaisons Rapports Démultiplication totale Vitesse en km/h pour Boîte à deux arbres tournants sur des roulements à aiguilles pour l’arbre pri- des vitesses de boîte avec couple réducteur 1 000 tr/min (*/**) de 0,2813 maire, deux roulements à rouleaux coniques pour l’arbre secondaire. L’extrémité de l’arbre primaire, côté embrayage, tourne sur un roulement à 1er............................... 0,2727 0,0767 8,91/8,87 billes. 2e................................ 0,4872 0,1370 15,92/15,85 Axe intermédiaire pour la marche arrière. 3e................................ 0,7297 0,2052 23,85/23,74 Commande des vitesses par tringle

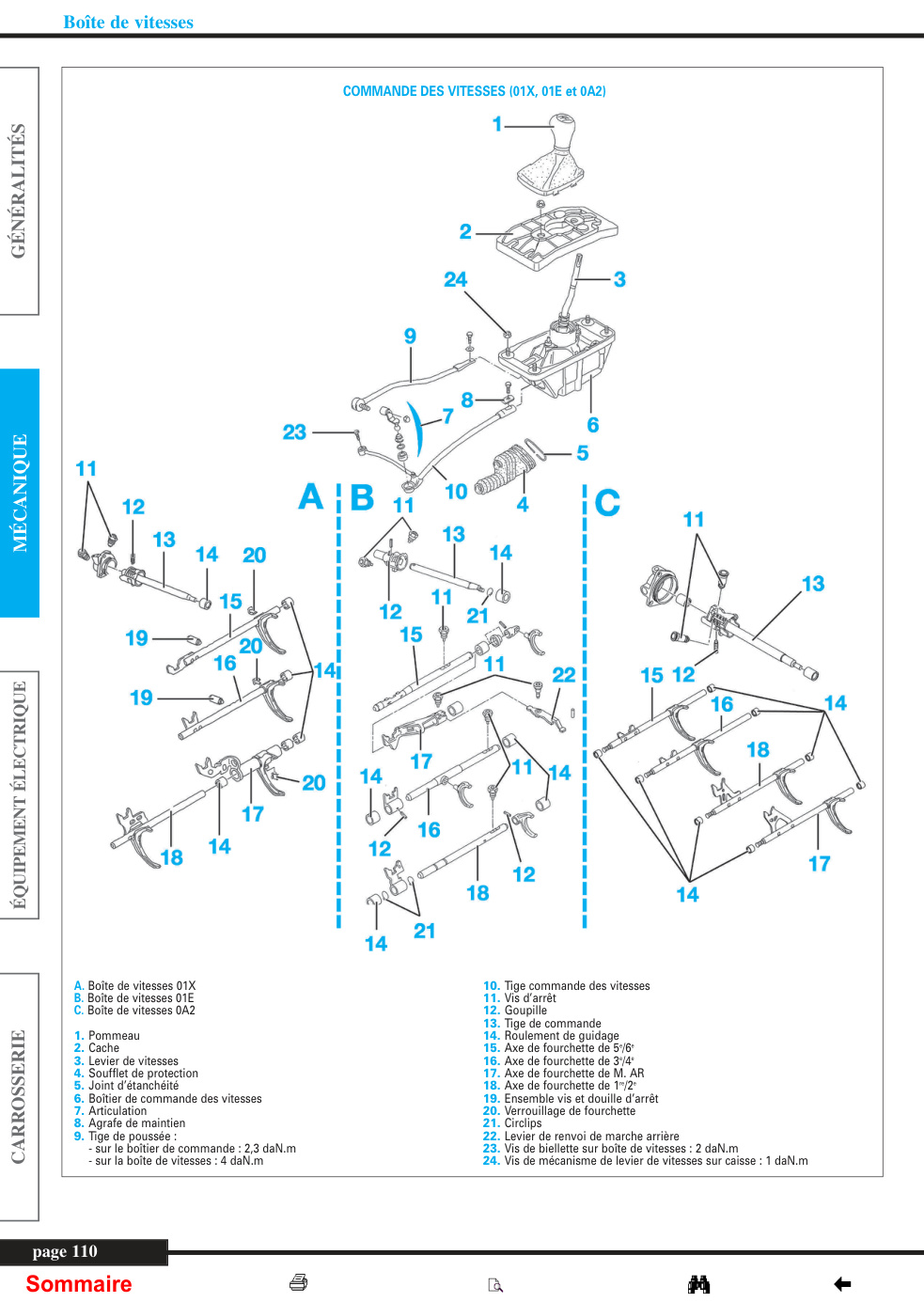

CHAPITRE 3 GÉNÉRALITÉS Boîte de vitesses CARACTÉRISTIQUES Boîte de vitesses mécanique à 5 ou 6 rapports avant synchronisés et un rapport Boîte de vitesses 01X indice FYA ou HCF arrière formant un ensemble avec le couple réducteur et différentiel, disposée longitudinalement en bout du moteur. Combinaisons Rapports Démultiplication totale Vitesse en km/h pour Boîte à deux arbres tournants sur des roulements à aiguilles pour l’arbre pri- des vitesses de boîte avec couple réducteur 1 000 tr/min (*/**) de 0,2813 maire, deux roulements à rouleaux coniques pour l’arbre secondaire. L’extrémité de l’arbre primaire, côté embrayage, tourne sur un roulement à 1er ............................... 0,2727 0,0767 8,91/8,87 billes. 2e ................................ 0,4872 0,1370 15,92/15,85 Axe intermédiaire pour la marche arrière. 3e ................................ 0,7297 0,2052 23,85/23,74 Commande des vitesses par tringle et biellettes avec levier au plancher. Type : 4e ................................ 0,9688 0,2725 31,67/31,52 - boîte 5 vitesses : 01W 5e ................................ 1,2500 0,3516 40,86/40,67 - boîte 6 vitesses : 01X, 01E et 0A2. 6e................................. 1,5200…
