SPÉCIFICATIONS GÉNÉRALES

CARACTERISTIQUES - Embrayage monodisque à sec, commandé hydrauliquement — Diamètre disque (mm) - 1,8let 1,91 TDi 228 — Vis de fixation mécanisme 240 — Vis de fixation émetteur — Vis de fixation récepteur METHODES DE REPARATION — Déposer la boîte de vitesses. - Desserrer et resserrer les vis en plusieurs passes, en diagonale à 2,5 daN.m. — Pour la dépose, retourner le contre-appui 10-201 (A) (fig. EMB. 1). — Mandrin de guidage 3176 (A) Attention. — Le plateau de pression doit in- tégralement porter sur le disque du volant- moteur. Poser ensuite seulement les bou- lons de fixation. Il ne faut en aucun cas amener le plateau de pression en appui en serrant les vis. Sinon, les alésages de cen- trage du plateau de pression et les goupil- les de centrage du volant-moteur seraient Contrôle des extrémités du ressort — Une usure jusqu'à la moitié de l'épaisseur du ressort du diaphragme est admissi

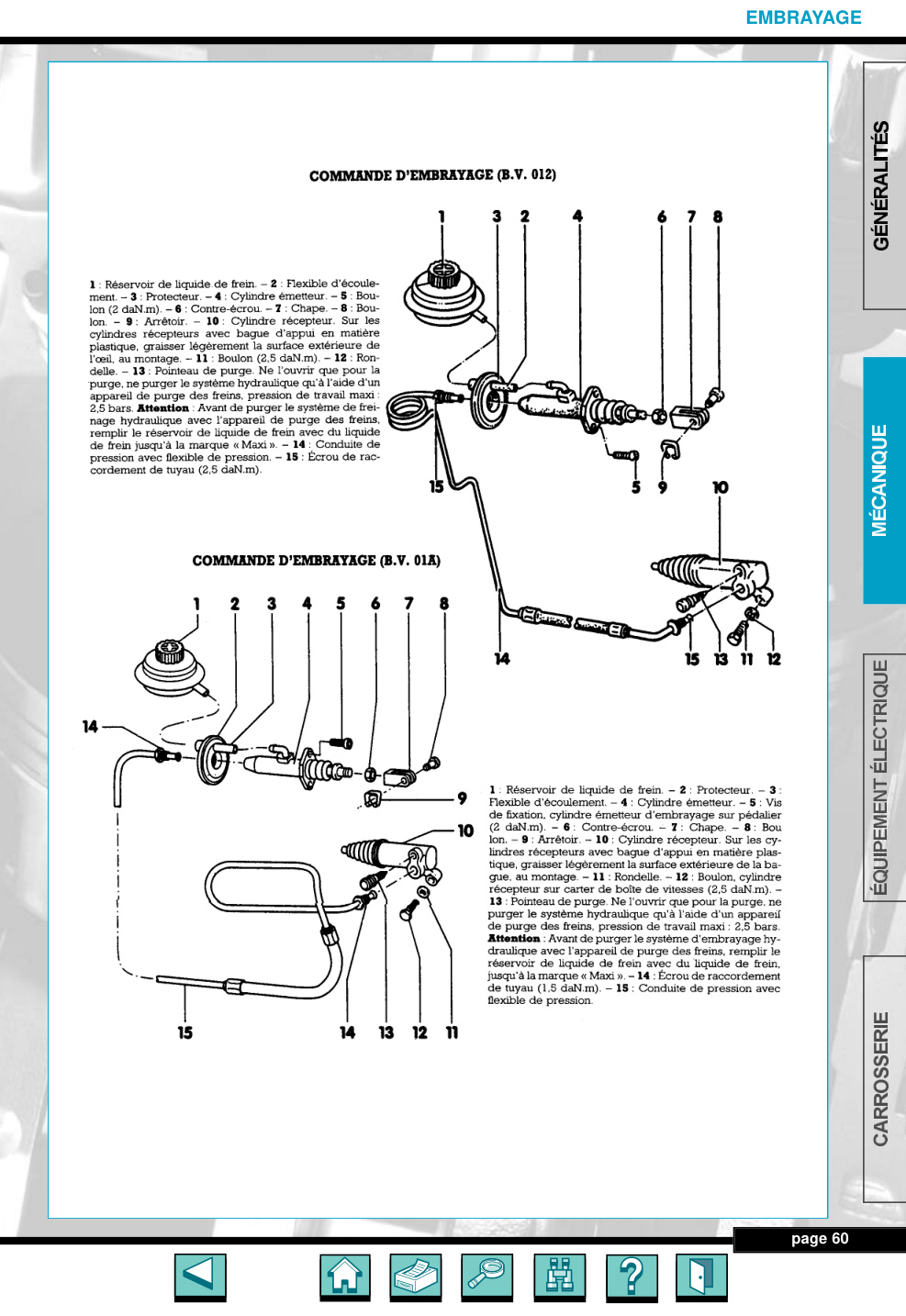

EMBRAYAGE CARACTERISTIQUES COUPLES DE SERRAGE (en daN.m) METHODES DE REPARATION page 59 EMBRAYAGE page 60
