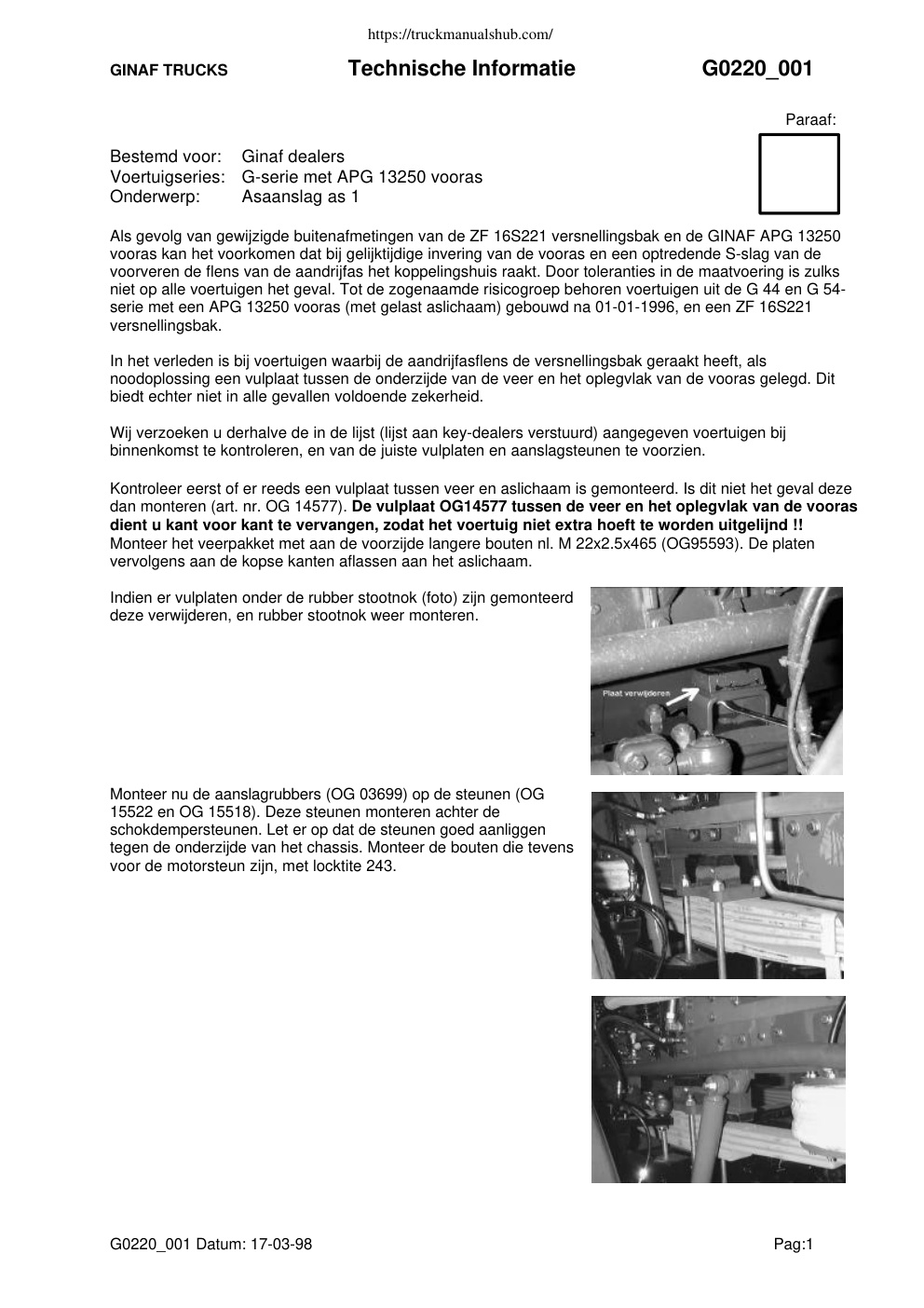

GINAF TRUCKS Technische Informatie G0220_001 Bestemd voor: Ginaf dealers Voertuigseries: G-serie met APG 13250 vooras Onderwerp: Asaanslag as 1 Als gevolg van gewijzigde buitenafmetingen van de ZF 16S221 versnellingsbak en de GINAF APG 13250 vooras kan het voorkomen dat bij gelijktijdige invering van de vooras en een optredende S-slag van de voorveren de flens van de aandrijfas het koppelingshuis raakt. Door toleranties in de maatvoering is zulks niet op alle voertuigen het geval. Tot de zogenaamde risicogroep behoren voertuigen uit de G 44 en G 54- serie met een APG 13250 vooras (met gelast aslichaam) gebouwd na 01-01-1996, en een ZF 16S221 versnellingsbak. In het verleden is bij voertuigen waarbij de aandrijfasflens de versnellingsbak geraakt heeft, als noodoplossing een vulplaat tussen de onderzijde van de veer en het oplegvlak van de vooras gelegd. Dit biedt echter niet in alle geval

https://truckmanualshub.com/ https://truckmanualshub.com/ GINAF TRUCKS Technische Informatie G0220_001 Paraaf: Bestemd voor: Ginaf dealers Voertuigseries: G-serie met APG 13250 vooras Onderwerp: Asaanslag as 1 Als gevolg van gewijzigde buitenafmetingen van de ZF 16S221 versnellingsbak en de GINAF APG 13250 vooras kan het voorkomen dat bij gelijktijdige invering van de vooras en een optredende S-slag van de voorveren de flens van de aandrijfas het koppelingshuis raakt. Door toleranties in de maatvoering is zulks niet op alle voertuigen het geval. Tot de zogenaamde risicogroep behoren voertuigen uit de G 44 en G 54- serie met een APG 13250 vooras (met gelast aslichaam) gebouwd na 01-01-1996, en een ZF 16S221 versnellingsbak. In het verleden is bij voertuigen waarbij de aandrijfasflens de versnellingsbak geraakt heeft, als noodoplossing een vulplaat tussen de onderzijde van de veer en het oplegvlak van de vooras gelegd. Dit biedt echter niet in alle gevallen voldoende zekerheid. Wij verzoeken u derhalve de in de lijst (lijst aan key-dealers verstuurd) aangegeven voertuigen bij binnenkomst te kontroleren, en van de juiste vulplaten en aanslagsteunen te voorzien. Kontroleer eerst of er…
