Généralités - DOTPréconisation4.: liquide synthétique répondant à la spécification

Nom du fichier : Seat_Ibiza_III_(02-)_04.pdf

Par L'EXPERT AUTOMOBILE

CARACTÉRISTIQUES - Périodicité d'entretien: remplacement et purge tous les 2 ans. - Embrayage monodisque à sec à commande hydraulique. Boîtes de vitesses 02T et 02R Couples de serrage (en daN.m) - Mécanisme à diaphragme de type poussé avec disque à GÉNÉRALITÉS - Boîte de vitesses sur moteur: moyeu amortisseur intégré et butée à billes en appui constant. - boîtes 02T et 02R: - Diamètre du disque (mm): • boîte 02T..........................................................................190 • vis M12..............................................................................8,0 • boîte 02R..........................................................................228 • vis M10..............................................................................4,5 - Sens de montage: déport du moyeu amortisseur côté méca- - boîte 02M: nisme. • vis M12......................................

EMBRAYAGE CARACTÉRISTIQUES Généralités - DOTPréconisation4. : liquide synthétique répondant à la spécification - Périodicité d'entretien : remplacement et purge tous les 2 ans. - Embrayage monodisque à sec à commande hydraulique. Boîtes de vitesses 02T et 02R Couples de serrage (en daN.m) - Mécanisme à diaphragme de type poussé avec disque à GÉNÉRALITÉS - Boîte de vitesses sur moteur : moyeu amortisseur intégré et butée à billes en appui constant. - boîtes 02T et 02R : - Diamètre du disque (mm) : • boîte 02T ..........................................................................190 • vis M12 ..............................................................................8,0 • boîte 02R ..........................................................................228 • vis M10 ..............................................................................4,5 - Sens de montage : déport du moyeu amortisseur côté méca- - boîte 02M : nisme. • vis M12 ..............................................................................8,0 - Commande hydraulique alimentée par le réservoir de compen- • vis M10 ..............................................................................6,0 sation…

4 pages 1,73 Mo PDF créé le 17/09/2004

Mots-clés

cylindre boîte embrayage déposer récepteur dépose vis puis liquide vitesses mécanisme moteur 02t canalisation commande disque réservoir 02m

Aperçu du document

Quelques pages ont été sélectionnées automatiquement afin de vérifier le contenu du document avant téléchargement.

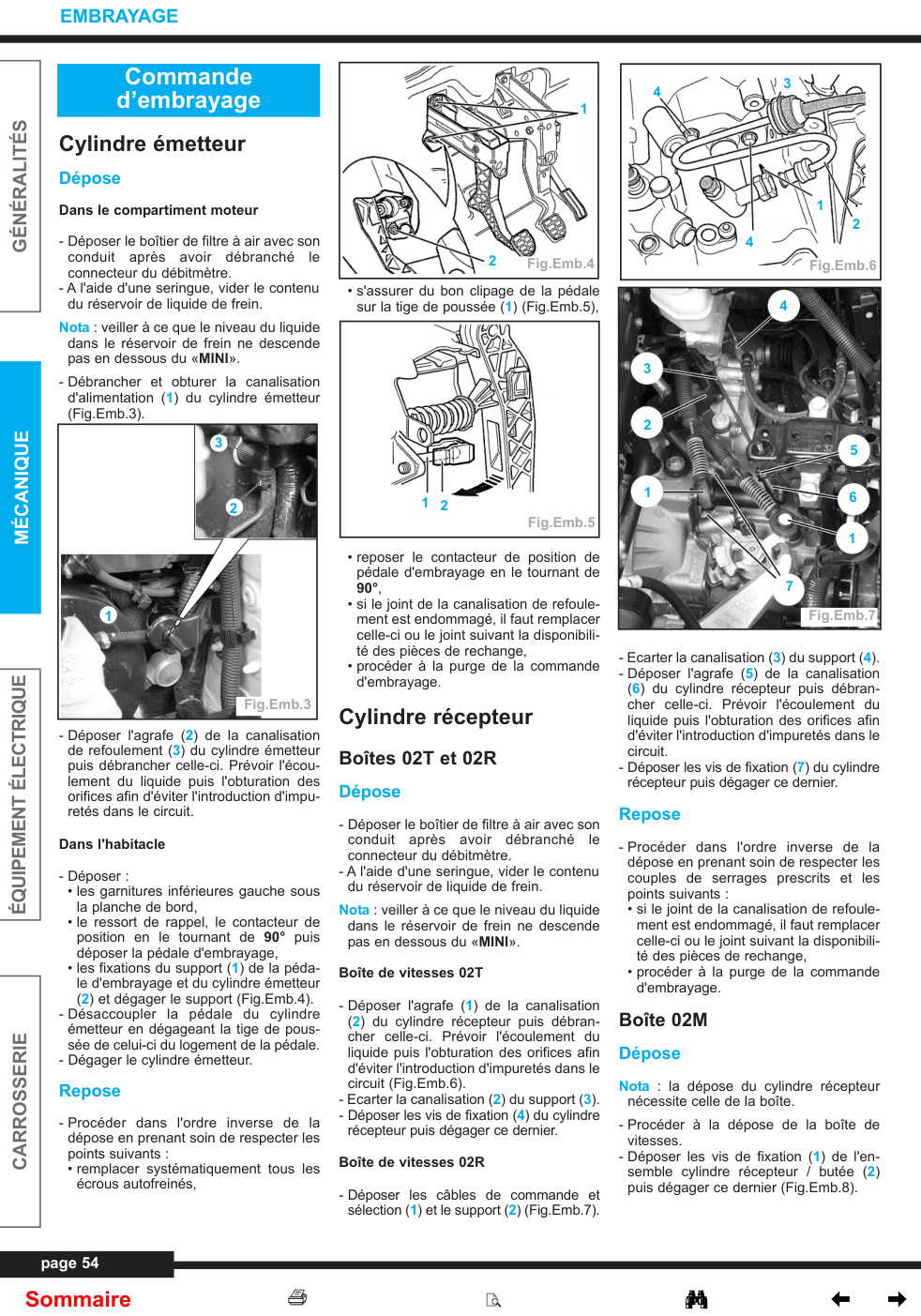

3 aperçus
