PARTS CATALOGUE

CLG856 WHEEL LOADER (RAAT) /ZF FR) 64F0113XXXXXXXX 柳工根据用户的不同需求，在现有的基础配置上增加了各种选配系统，形成了不同的15 位代码 机型，每一个15 位代码表示一个机型。比如“ 64F01390001B000” 中的前七位代码“ 64F0139” 代表基础配置，表明了机器的发动机、桥、箱、工作系统等信息，后八位代码则代表了机器的各种 选装配置，包括空调、冷启动、铭牌、空滤的预滤、尾气净化、集中润滑、保险杠、警示灯、蜂鸣 器、称重系统、音响系统、各类斗、岩石斗、抱叉、侧卸等。 请您向柳工经销商咨询购买本机器的15 位代码，或者从机器提货单上获得机器的15 位代码和 机器配置信息，例如15 位代码：64F01430001B001，机器配置 ：CLG855 装/潍柴/柳工桥箱/空调 另外，在本页“ 关于选配件的说明” 章节中，请经销商将您购买机器的15 位代码信息项，在“ 关 于选配件的说明” 中用水笔特别注明出来，或打勾注明。您使用的零件图册，集合现有基础配置下 的该机型所有选装配置，因此该图册包含多个不同的15 位代码机型，正确认识您购买机器的15 位 代码，今后对您机器的维修保养工作带来方便。 本图册为CLG856 轮式装载机配置康明斯柴油机的综合零件图册，其中注有（选配）字样的系 统图为标准配置以外的系统图。如果用户购买了标准配置以外的机型，则选择选配的系统取代标准 请仔细阅读本章节的说明，以下信息项每一条代表一种机型。如果您购买了标准配置的机型， 则只需参阅第一条信息项；如果您购买了标准配置以外的机型，则需参阅第一条及与您选配的机器 1、 本图册零件号不加注“ 选配” 字样的配置为标准配置，适用于本手册的标准配置CLG856 装/东康/ZF 桥箱/无氟空调/空滤/麦克阀/3 方斗(64F01130006B002)。 2、 整机配置为CLG856 装/东康/ZF 桥箱/无氟空调/空滤/麦克阀/2.7 方斗(64F01130006B001) 的装载机，使用“ 32E0110 铲斗总成” 取代“ 32E0058

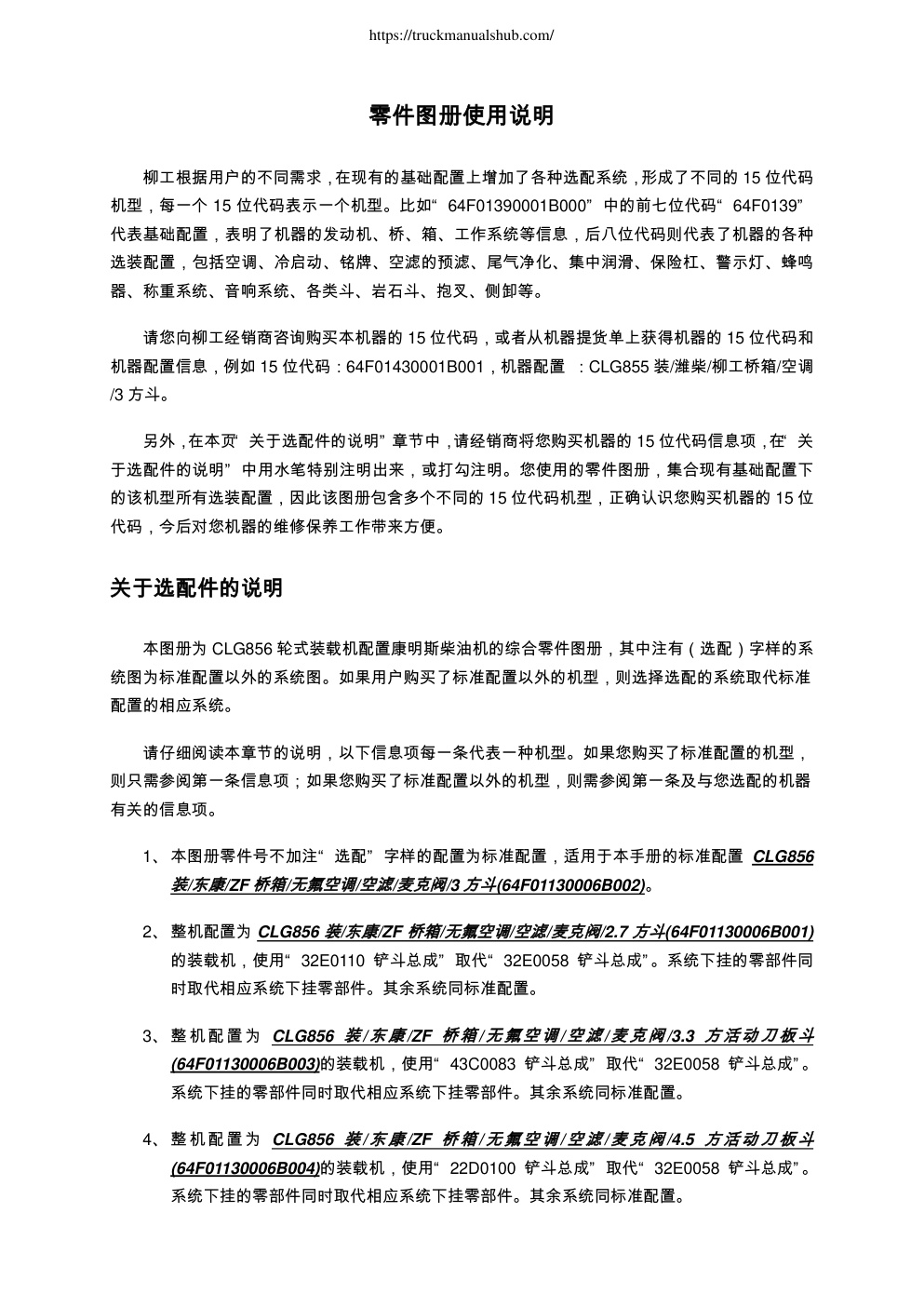

https://truckmanualshub.com/ CLG856 轮式装载机 CLG856 WHEEL LOADER （康明斯动力/ZF 桥箱） 零 件 图 册 PARTS CATALOGUE 64F0113XXXXXXXX https://truckmanualshub.com/ 零件图册使用说明 柳工根据用户的不同需求，在现有的基础配置上增加了各种选配系统，形成了不同的15 位代码 机型，每一个15 位代码表示一个机型。比如“ 64F01390001B000” 中的前七位代码“ 64F0139” 代表基础配置，表明了机器的发动机、桥、箱、工作系统等信息，后八位代码则代表了机器的各种 选装配置，包括空调、冷启动、铭牌、空滤的预滤、尾气净化、集中润滑、保险杠、警示灯、蜂鸣 器、称重系统、音响系统、各类斗、岩石斗、抱叉、侧卸等。 请您向柳工经销商咨询购买本机器的15 位代码，或者从机器提货单上获得机器的15 位代码和 机器配置信息，例如15 位代码：64F01430001B001，机器配置 ：CLG855 装/潍柴/柳工桥箱/空调 /3 方斗。 另外，在本页“ 关于选配件的说明” 章节中，请经销商将您购买机器的15 位代码信息项，在“ 关 于选配件的说明” 中用水笔特别注明出来，或打勾注明。您使用的零件图册，集合现有基础配置下 的该机型所有选装配置，因此该图册包含多个不同的15 位代码机型，正确认识您购买机器的15 位 代码，今后对您机器的维修保养工作带来方便。 关于选配件的说明 本图册为CLG856 轮式装载机配置康明斯柴油机的综合零件图册，其中注有（选配）字样的系 统图为标准配置以外的系统图。如果用户购买了标准配置以外的机型，则选择选配的系统取代标准 配置的相应系统。 请仔细阅读本章节的说明，以下信息项每一条代表一种机型。如果您购买了标准配置的机型， 则只需参阅第一条信息项；如果您购买了标准配置以外的机型，则需参阅第一条及与您选配的机器 有关的信息项。 1、 本图册零件号不加注“ 选配” 字样的配置为标准配置，适用于本手册的标准配置CLG856 装/东康/ZF 桥箱/无氟空调/空滤/麦克阀/3 方斗(64F01130006B002)。 2、 整机配置为CLG856 装/东康/ZF 桥箱/无氟空调/空滤/麦克阀/2.7 方斗(64F01130006B001) 的装载机，使用“ 32E0110 铲斗总成” 取代“ 32E0058 铲斗总成” 。系统下挂的零部件同 时取代相应系统下挂零部件。其余系统同标准配置。 3、 整机配置为CLG856 装/东康/ZF 桥箱/无氟空调/空滤/麦克阀/3.3 方活动刀板斗 (64F01130006B003)的装载机，使用“ 43C0083 铲斗总成” 取代“ 32E0058 铲斗总成” 。…
